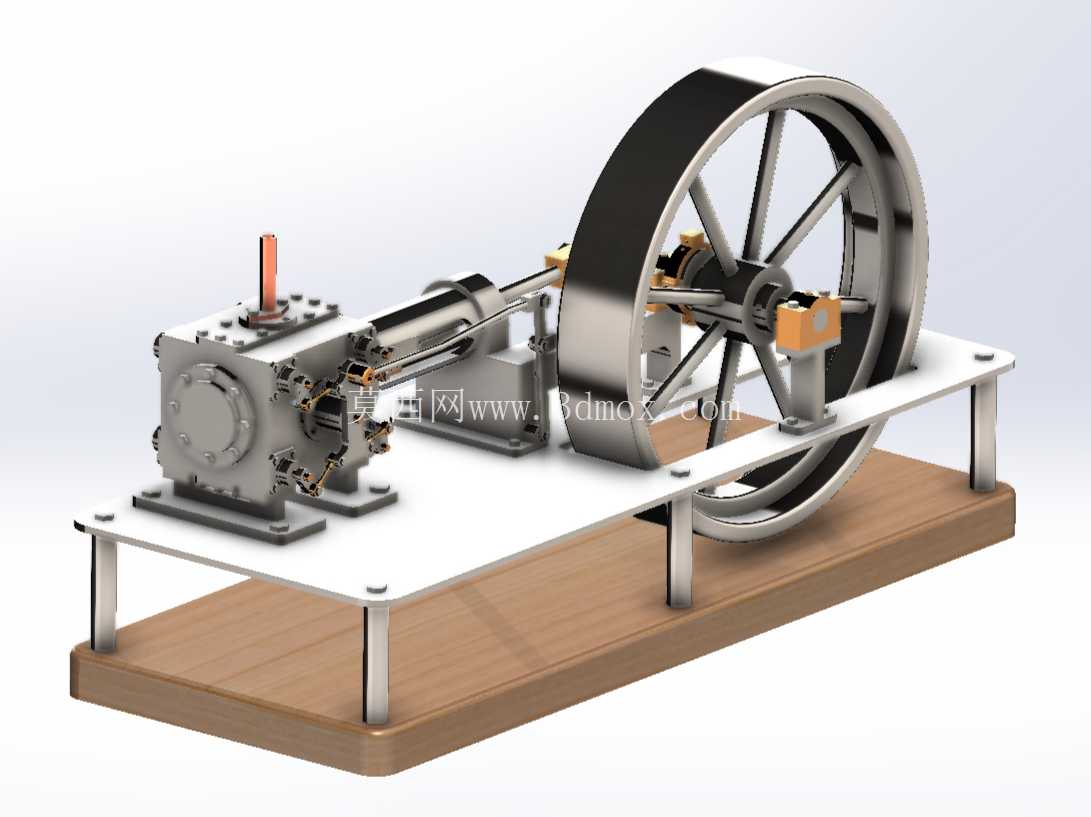

卧式单缸往复式科利斯蒸汽机结构

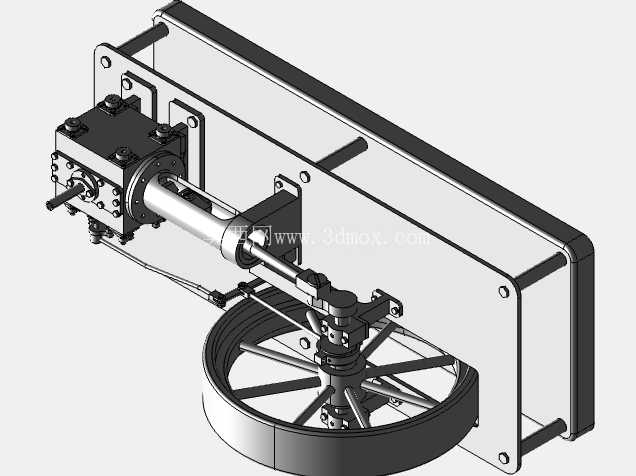

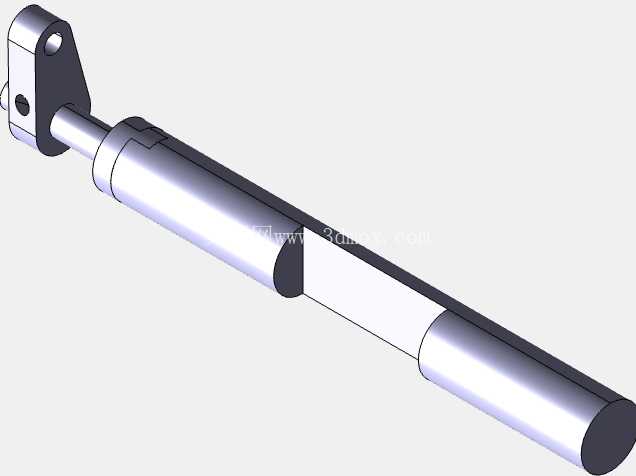

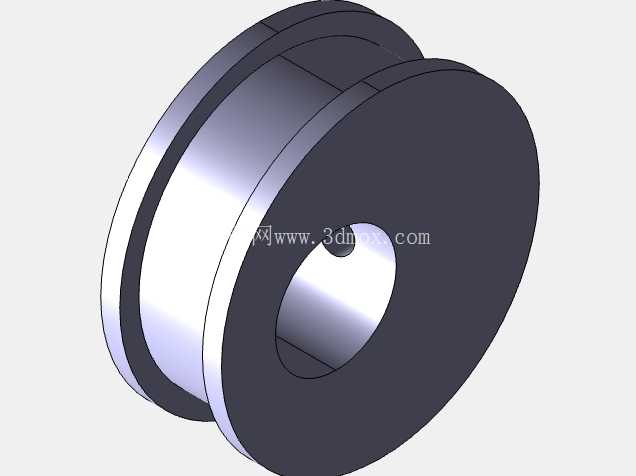

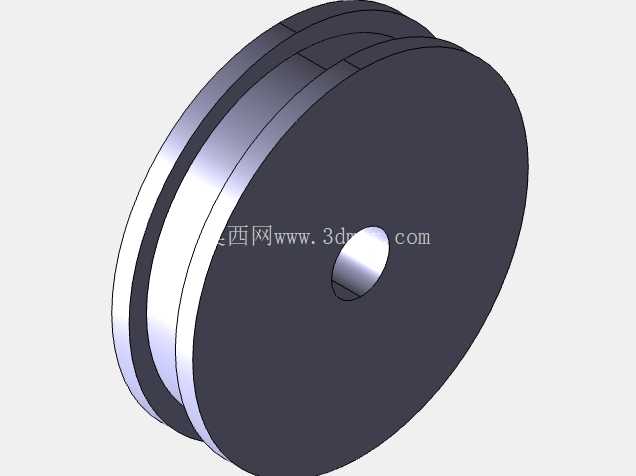

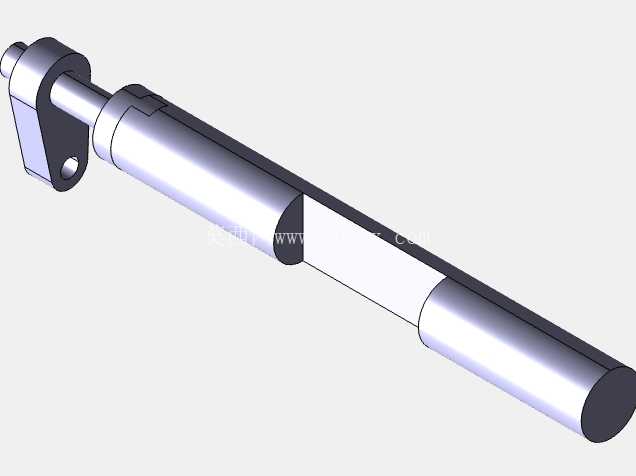

　　这套往复式蒸汽机结构，核心是通过蒸汽压力能向旋转机械能的转换，适配早期小型工业动力输出、教学演示装置以及复古动力设备复刻场景，在无电力供应的偏远作业场景、传统工业科普展陈场景中都能找到对应的应用落点。从实际功能逻辑来看，蒸汽从配气机构进入气缸后，推动活塞做直线往复运动，通过十字头结构连接连杆，将直线运动传递至曲轴端，带动大直径飞轮做定轴旋转，飞轮自身的大转动惯量可以抵消活塞往复运动的死点冲击，保证输出转速的平稳性，整套动力输出端可以通过皮带轮或者联轴器连接发电机、小型作业机具，实现持续的动力供给。

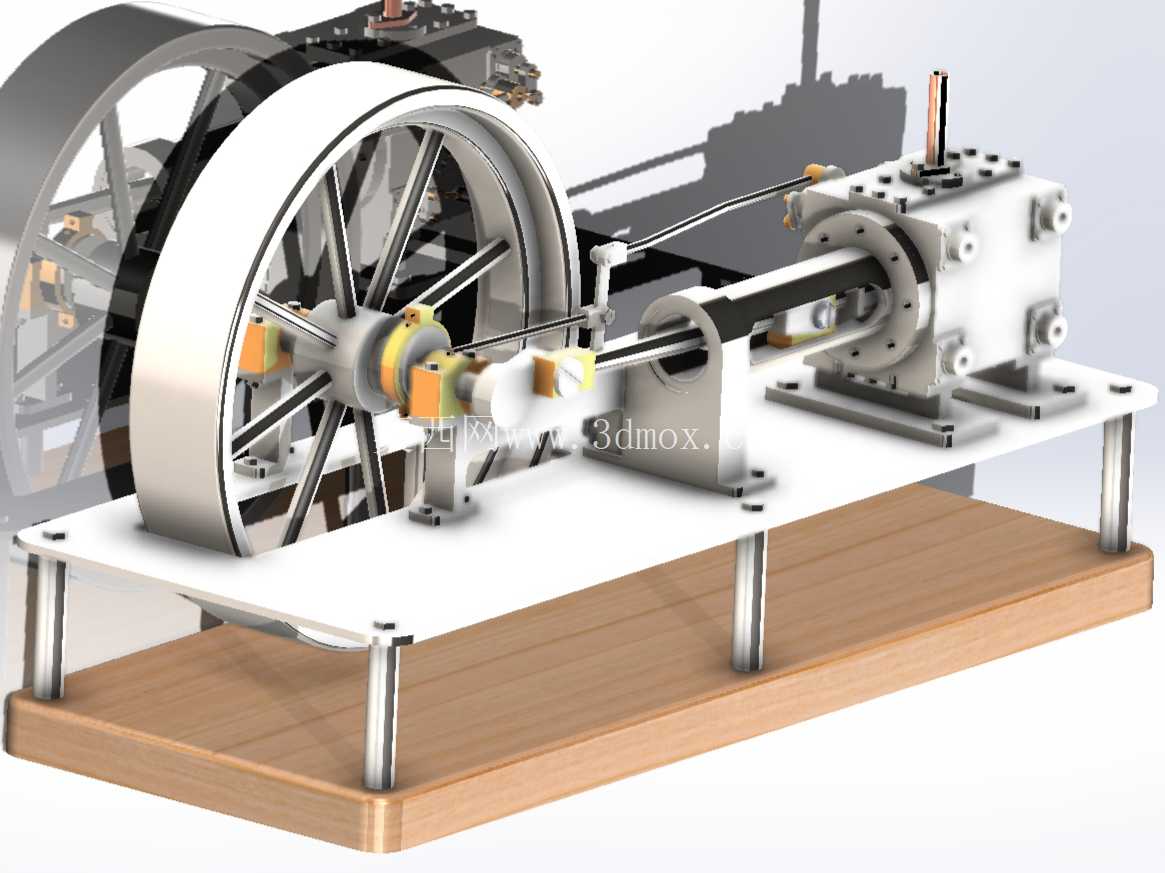

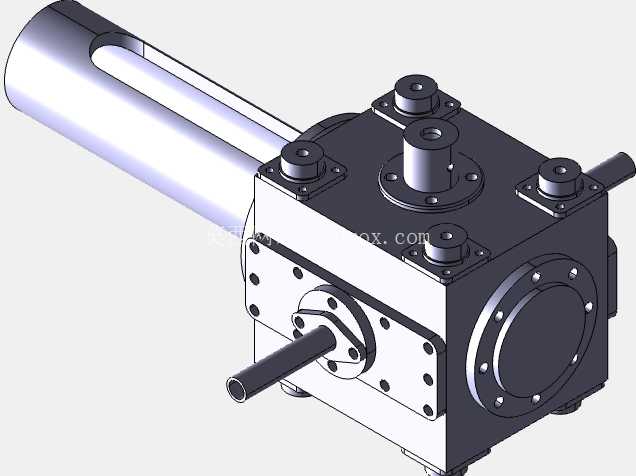

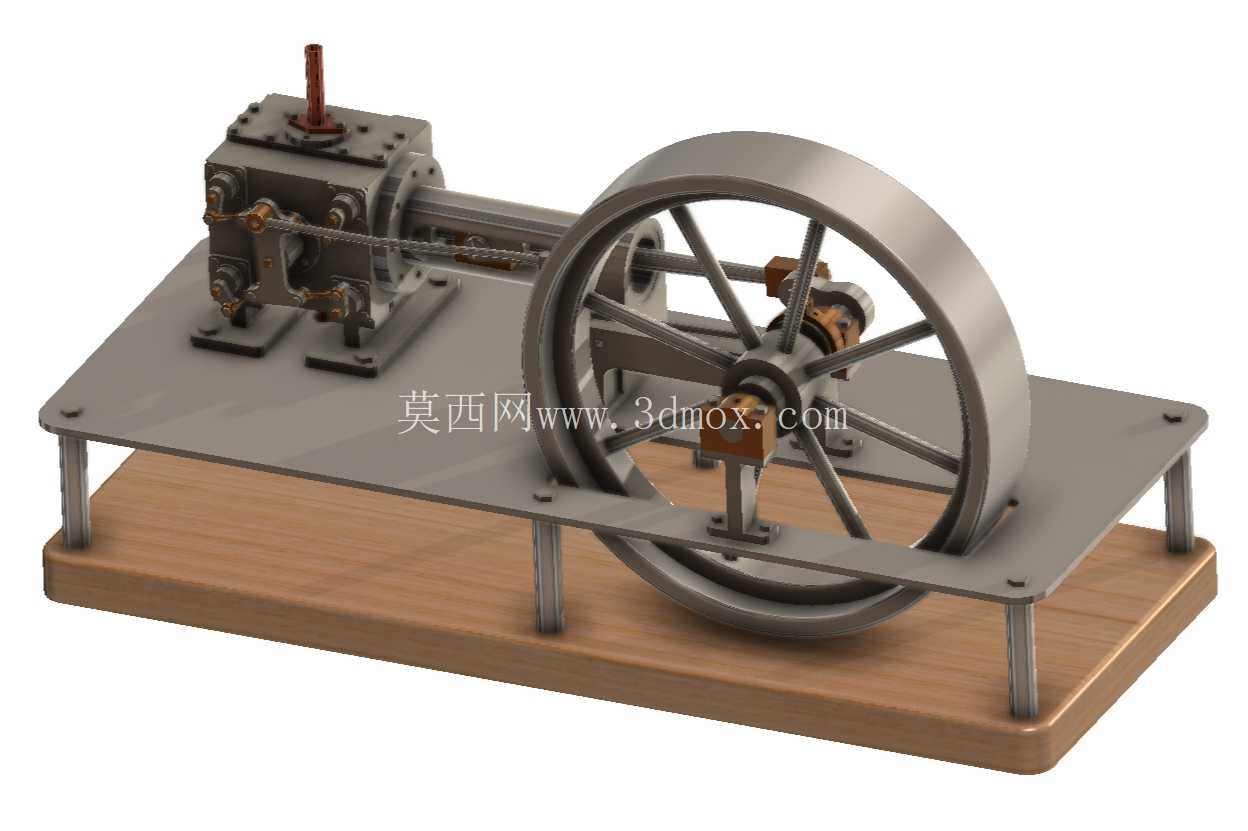

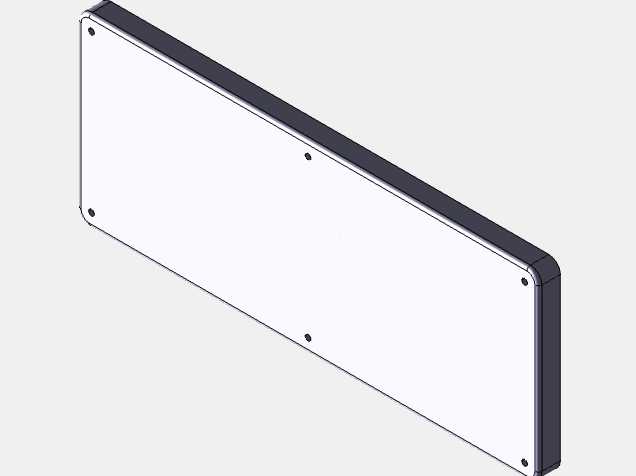

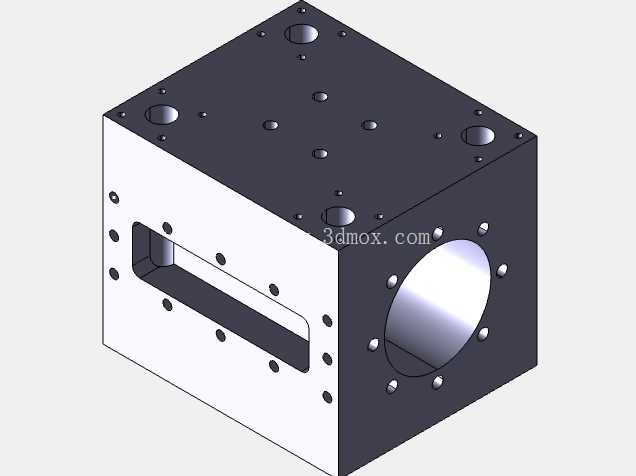

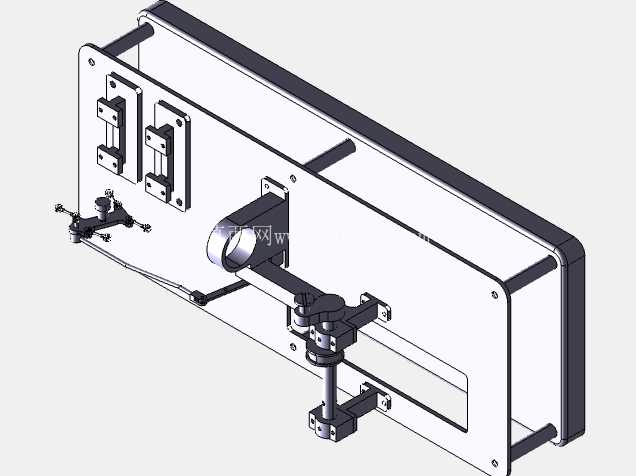

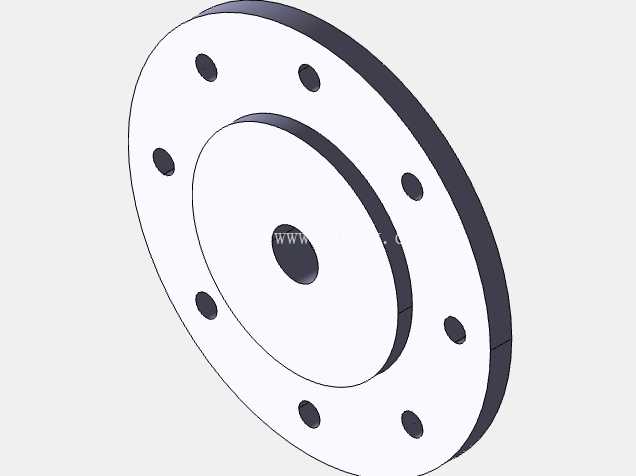

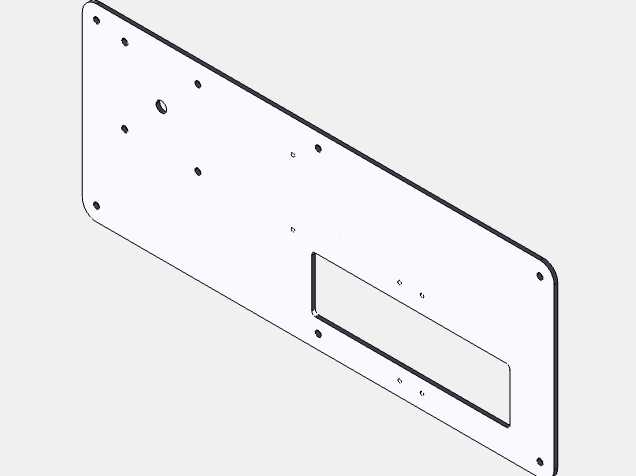

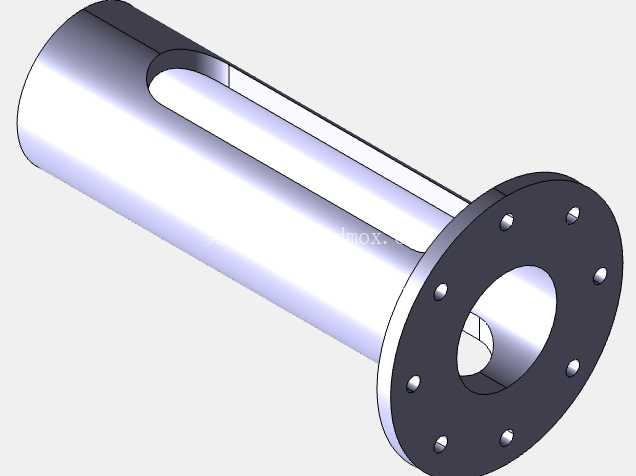

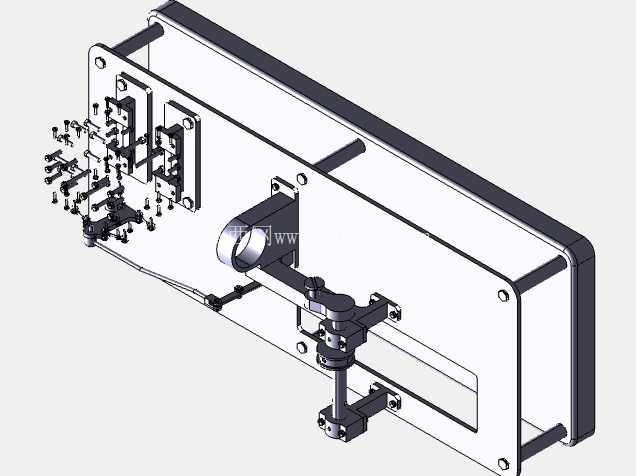

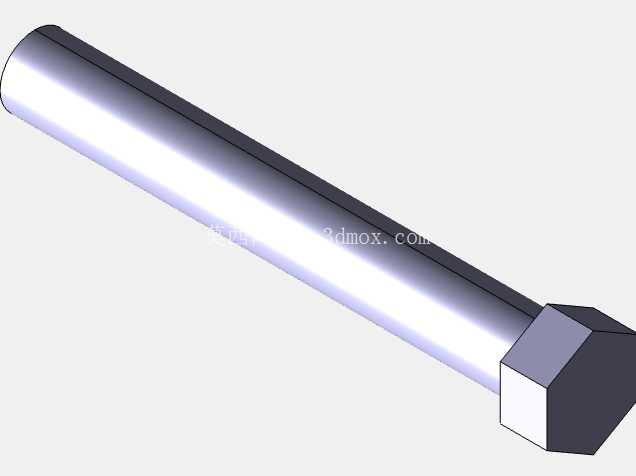

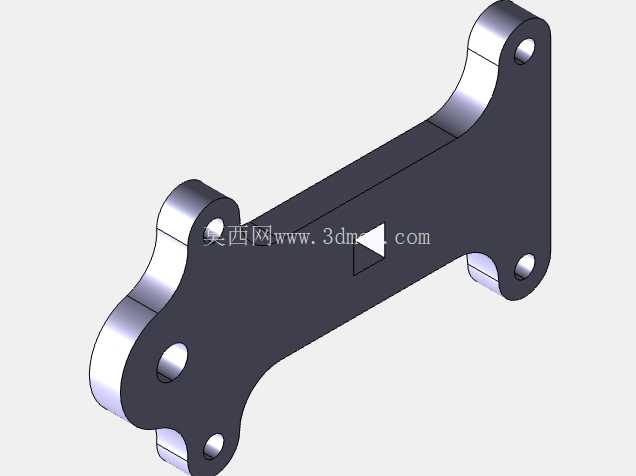

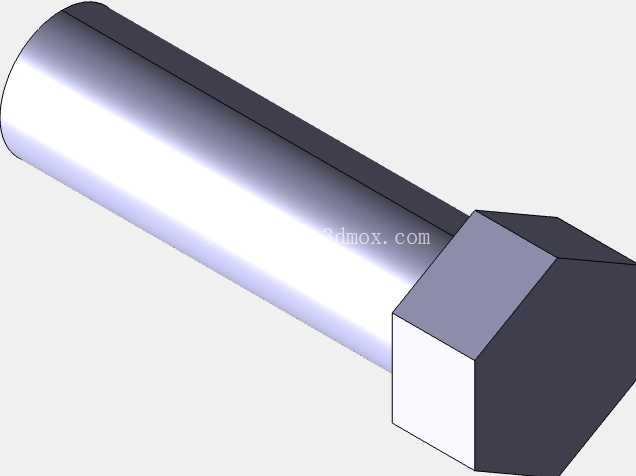

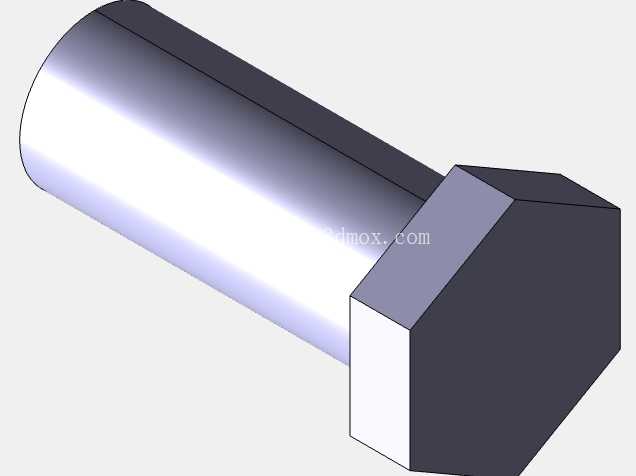

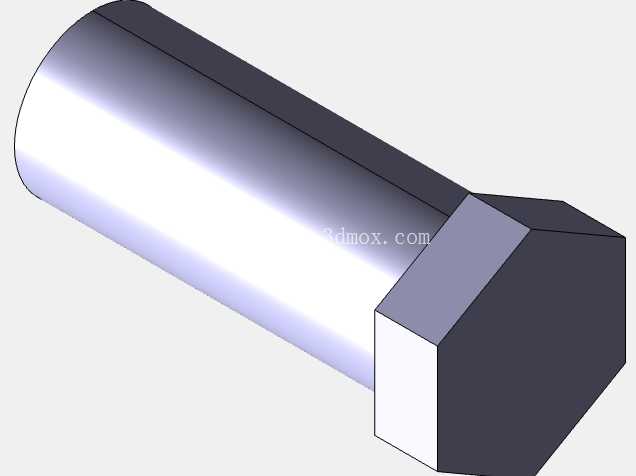

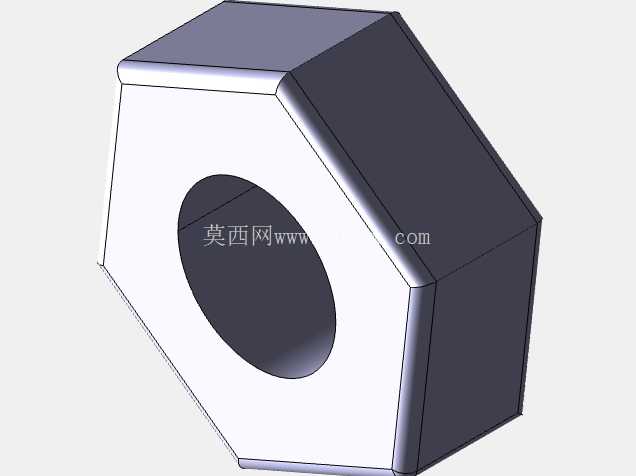

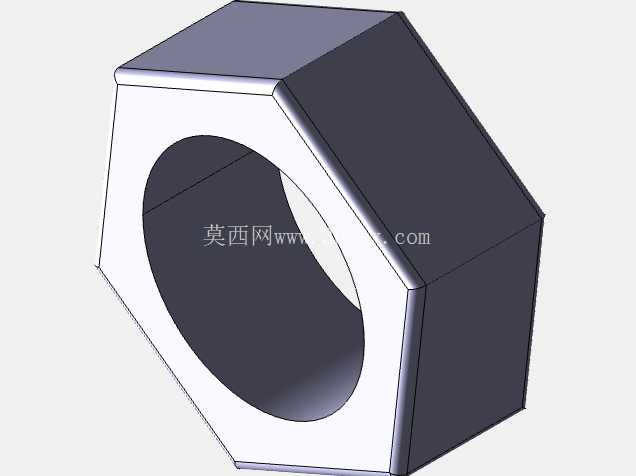

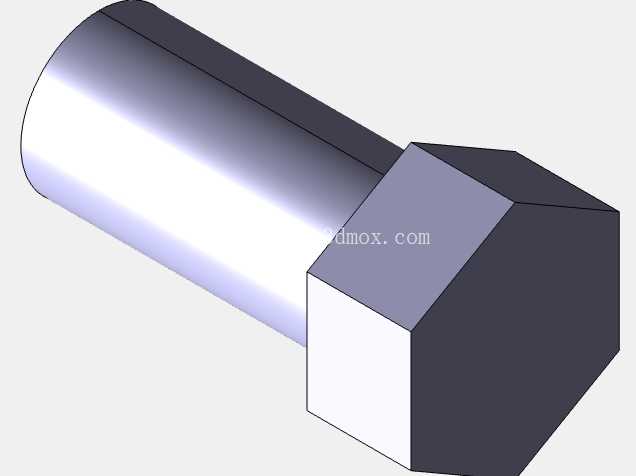

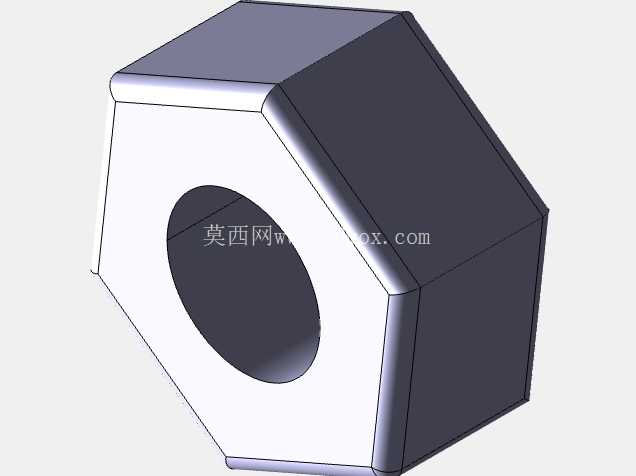

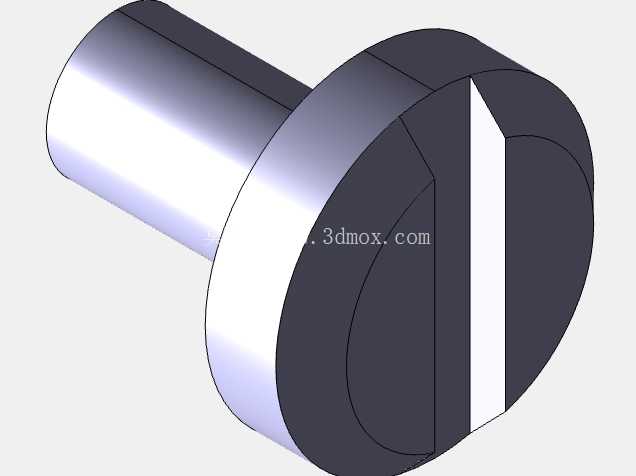

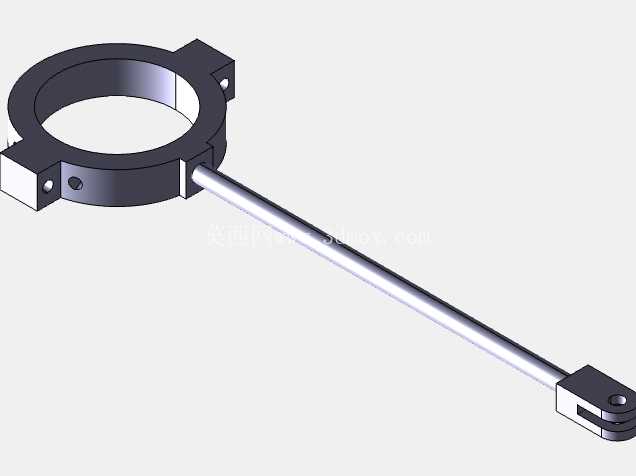

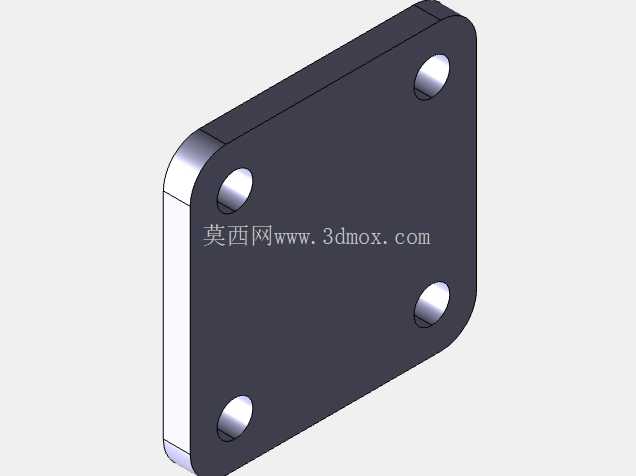

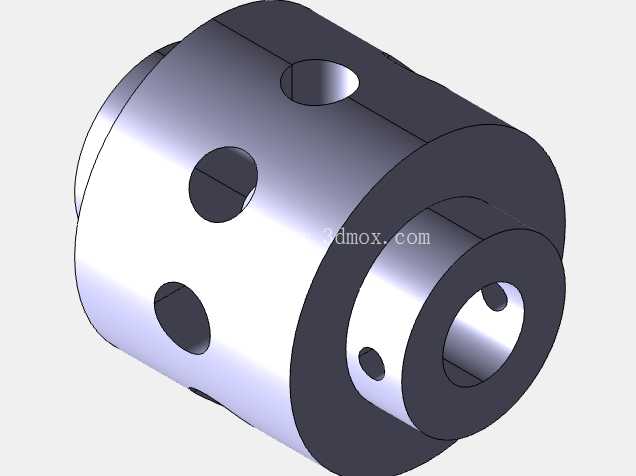

　　设计过程中首先考虑的是配气相位的匹配，气缸侧的进排气阀启闭时机需要和活塞行程精准对应，避免蒸汽浪费导致的热效率下降，气缸体采用分体式端盖结构，方便后期拆解维护活塞密封件，缸体上的阀组安装面做了平面度公差控制，保证配气机构安装后的密封性能，避免蒸汽泄漏造成功率损失。安装底座采用双层支撑结构，下层是木质减震基座，上层是金属安装平台，四根金属支撑柱将动力主体架离木质基座，既可以降低设备运行时的振动传导，也能避免气缸散热导致木质基座受热变形，金属平台上的安装孔位采用长圆孔设计，允许气缸组件、飞轮轴承座在安装时做小幅位置调整，补偿加工过程中产生的形位公差，保证连杆、曲轴的同轴度符合装配要求。

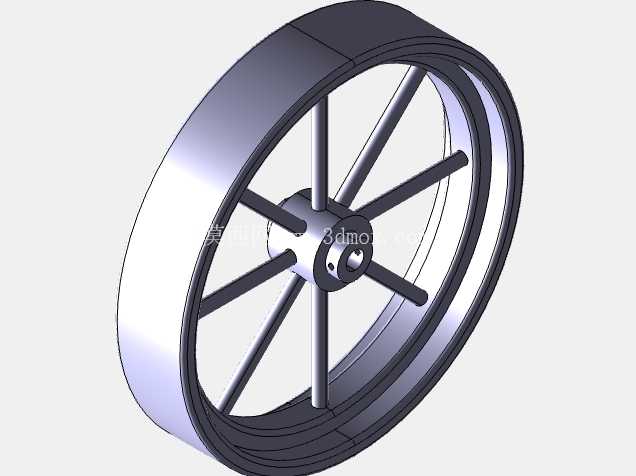

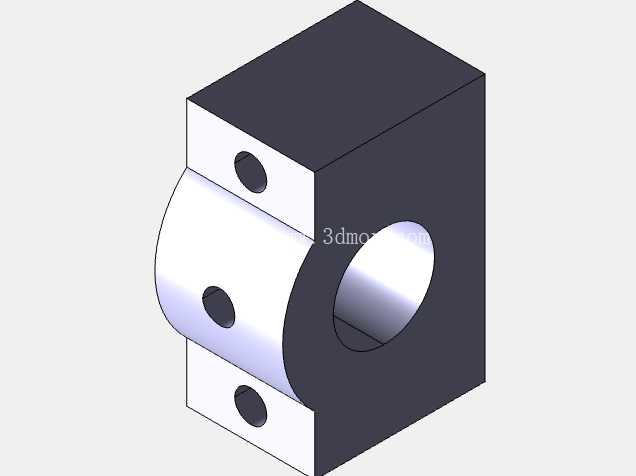

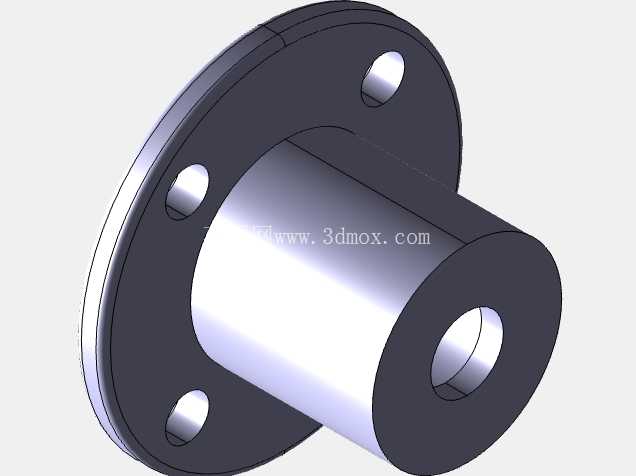

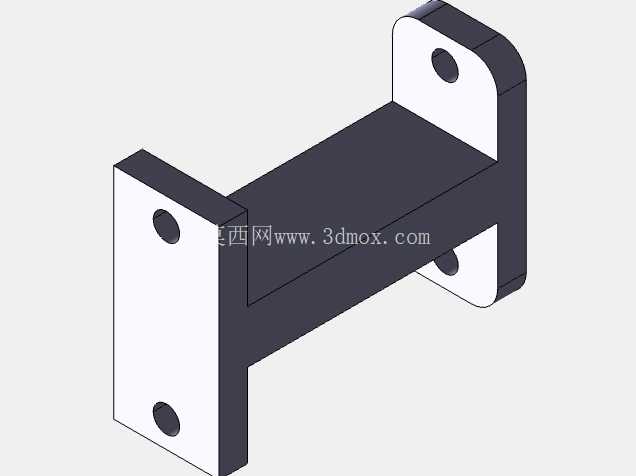

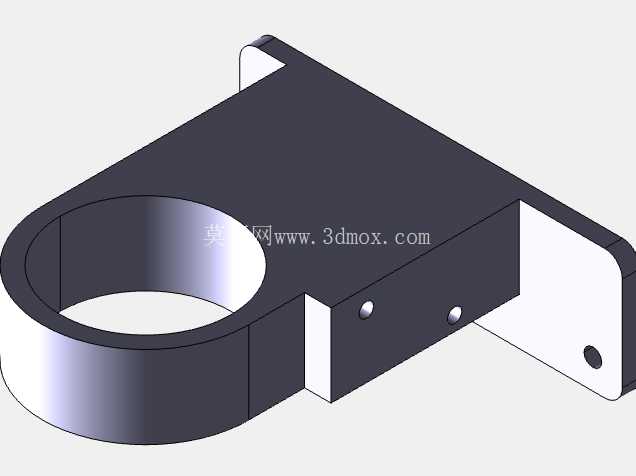

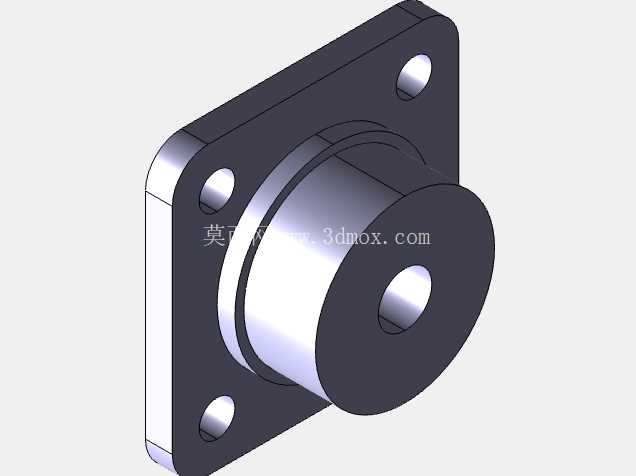

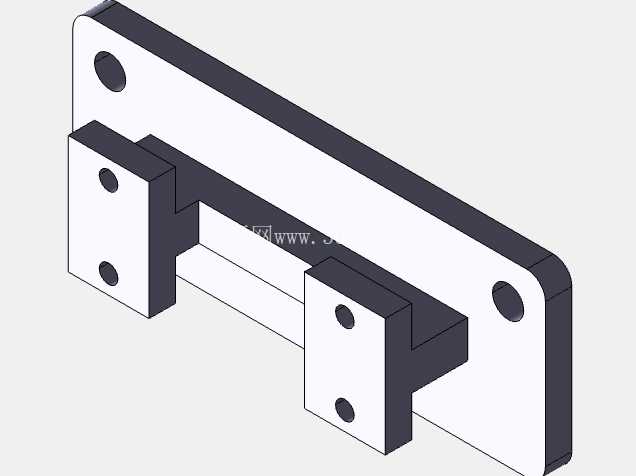

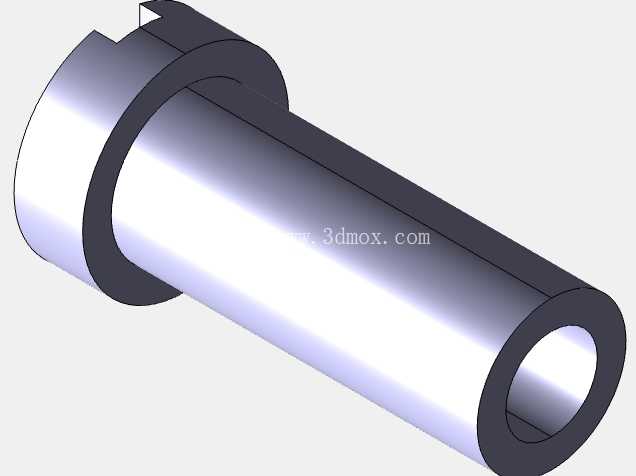

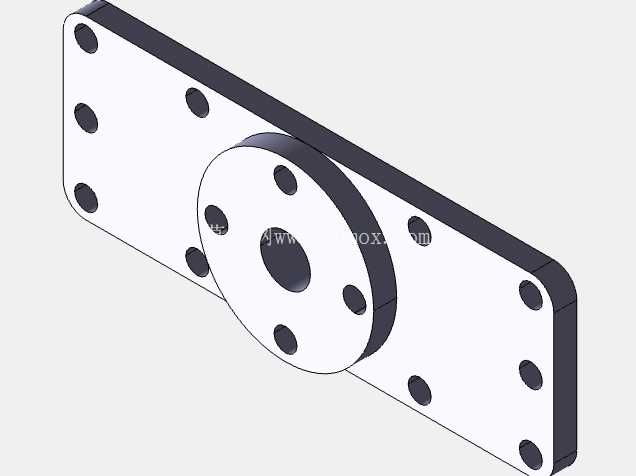

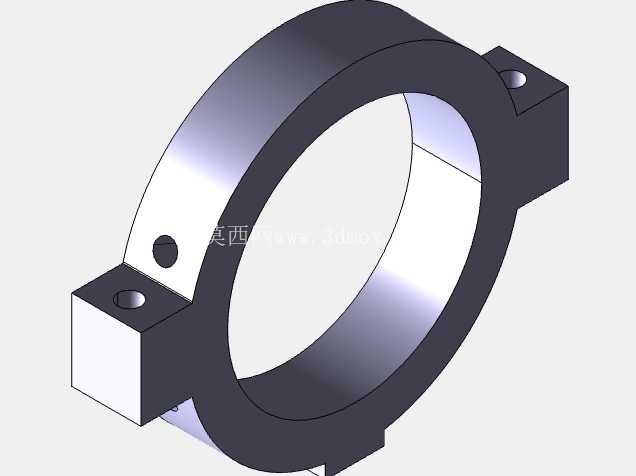

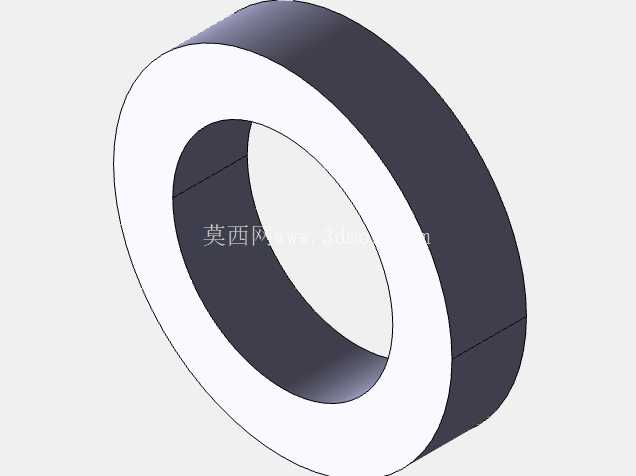

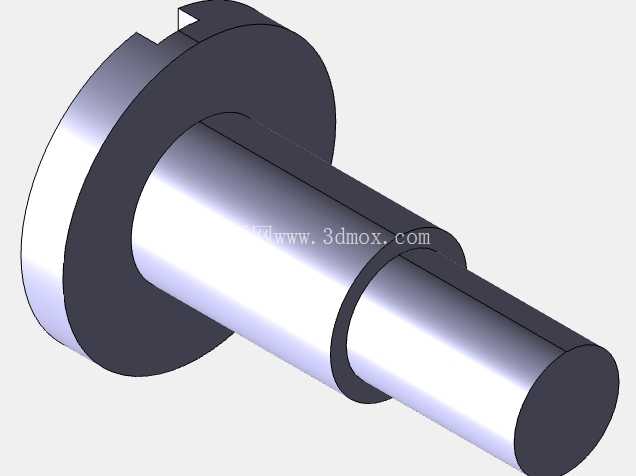

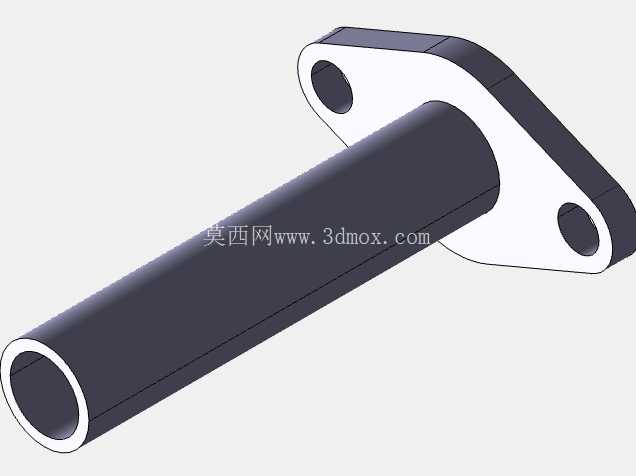

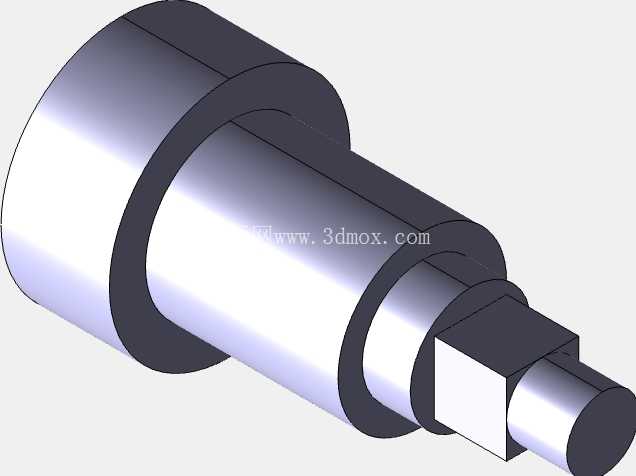

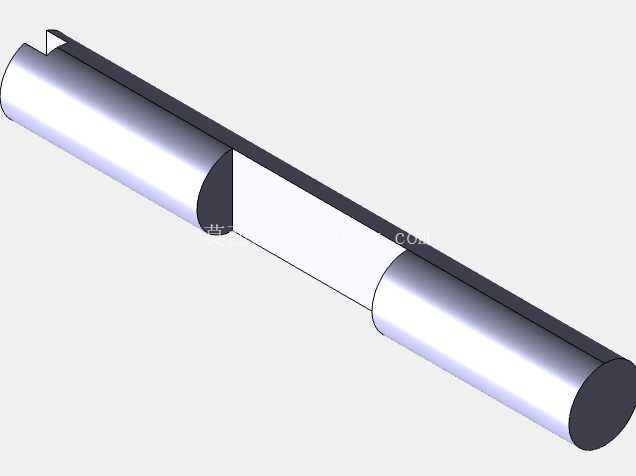

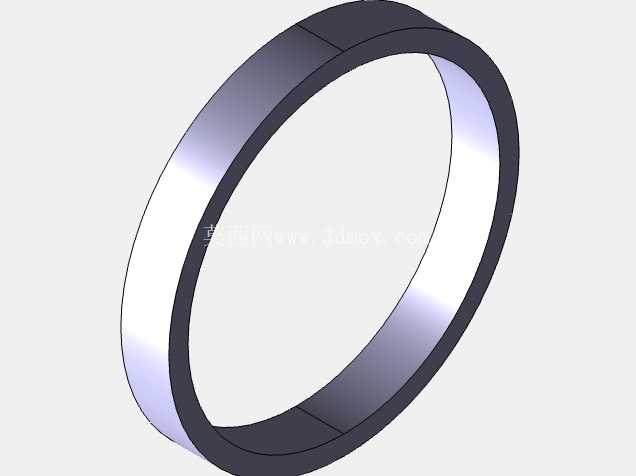

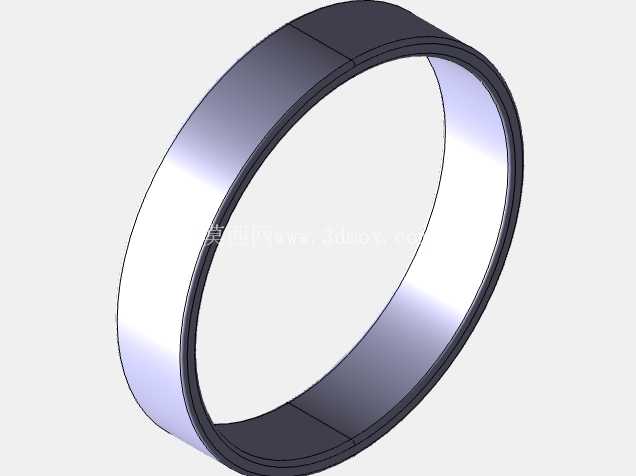

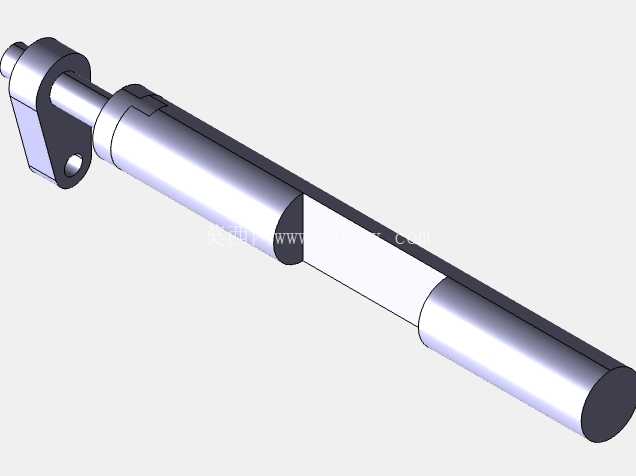

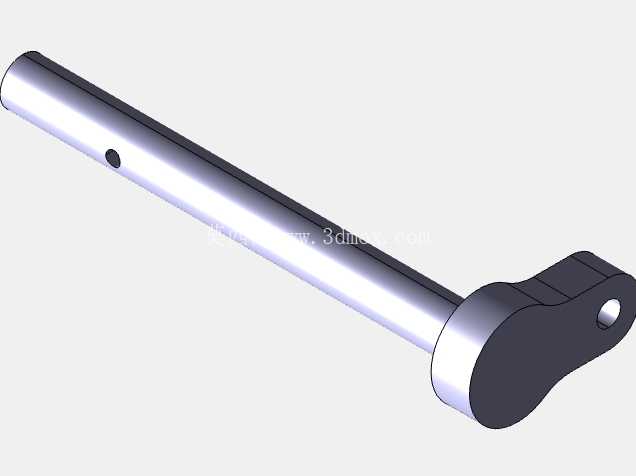

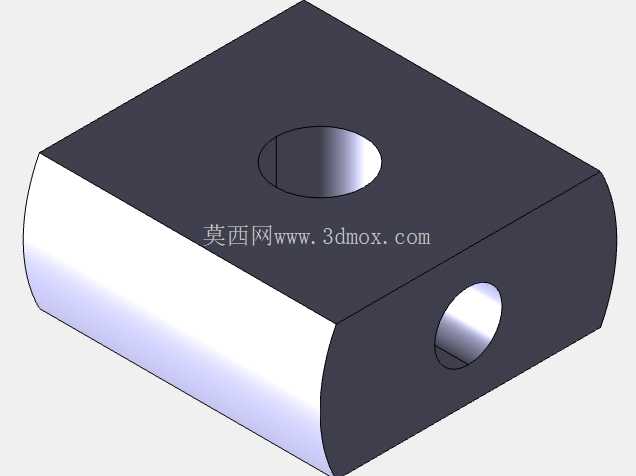

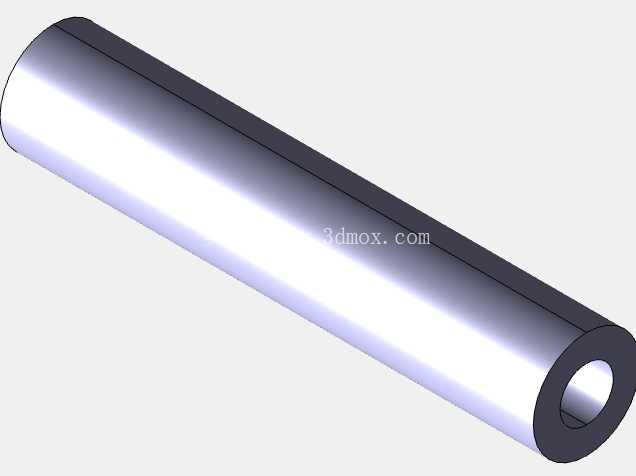

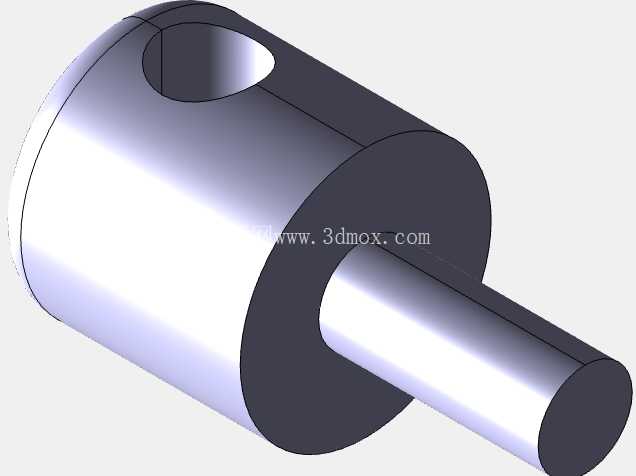

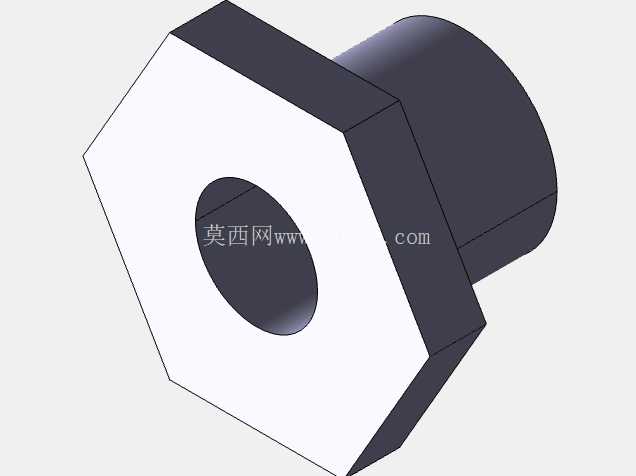

　　飞轮采用轮辐式结构，轮缘做了加厚处理来提升转动惯量，轮毂位置和曲轴的配合采用键连接传递扭矩，轴承座位置加装了铜质轴套，降低长期运转的磨损速率，十字头导轨和安装平台做了一体化设计，保证活塞运动方向和气缸轴线的平行度，避免活塞运行过程中出现偏磨导致的密封失效。从安装边界来看，整套设备的重心落在木质基座的中心区域，飞轮侧的重量通过轴承座直接传递到支撑柱，不会出现运行时的重心偏移，设备的操作侧预留了足够的手动盘车空间，方便启动前调整飞轮位置，进气管路从气缸顶部垂直引出，外接蒸汽管路时不会和周边运动部件产生干涉，所有运动部件的运动轨迹都在金属平台的轮廓范围内，没有外凸的风险点，不需要额外加装安全防护外罩就能满足演示场景的安全要求。

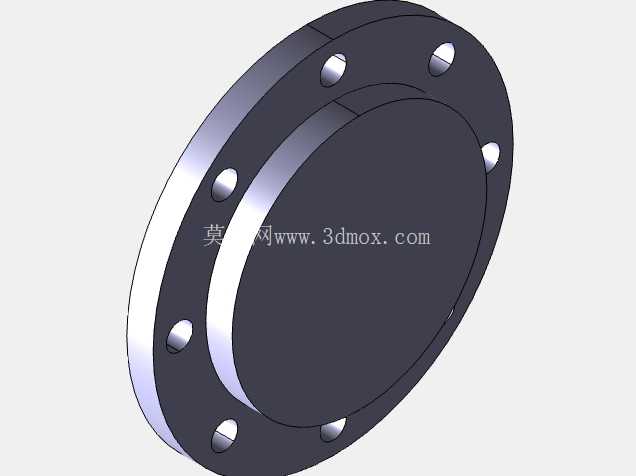

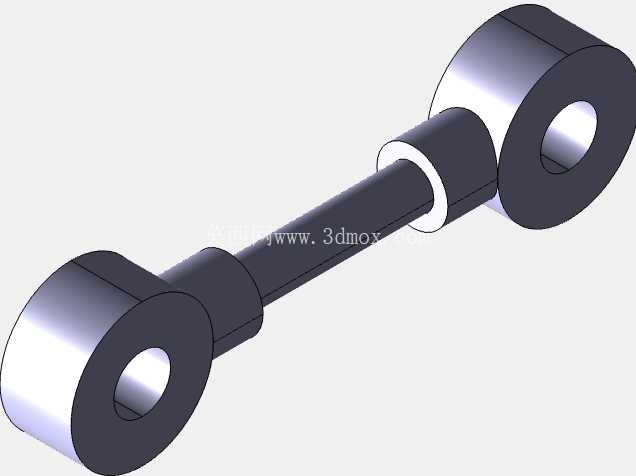

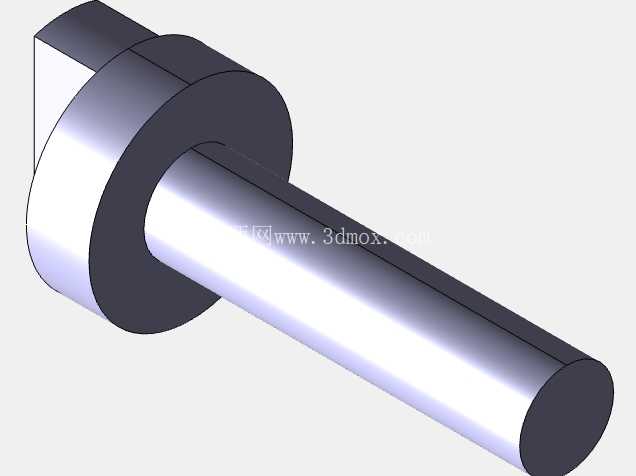

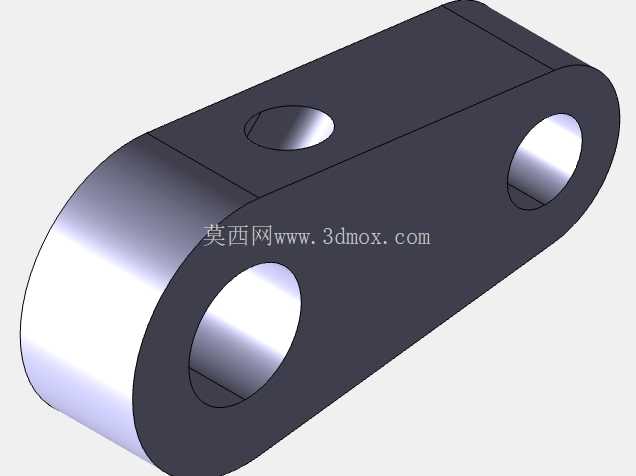

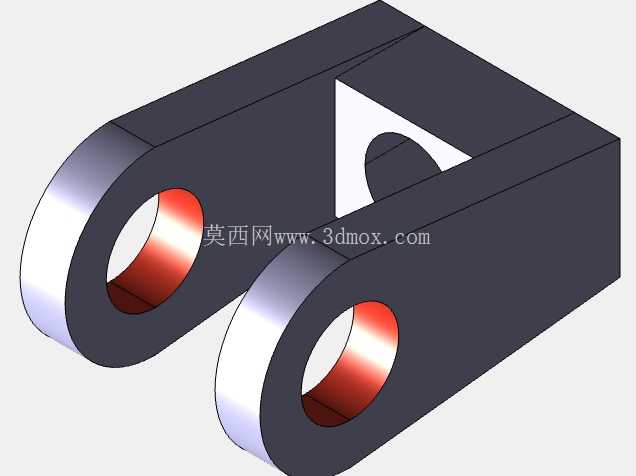

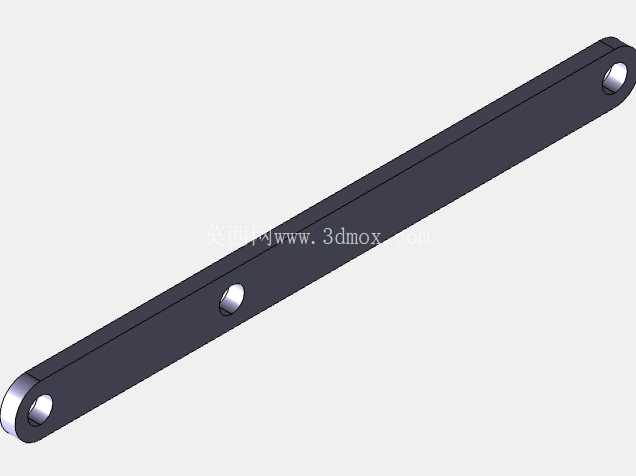

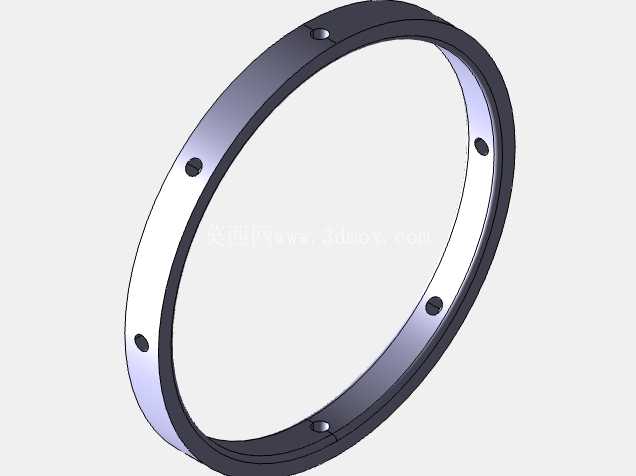

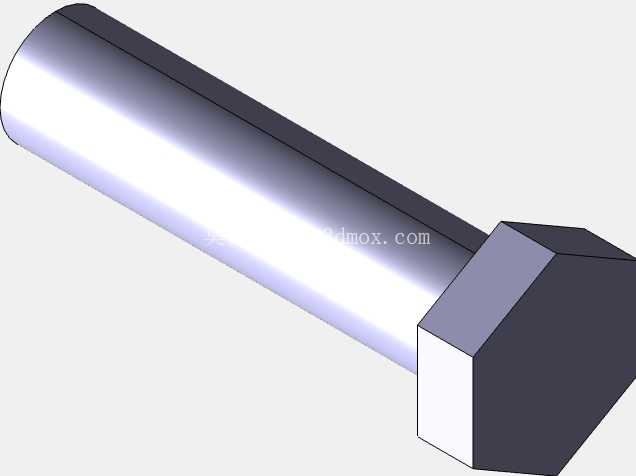

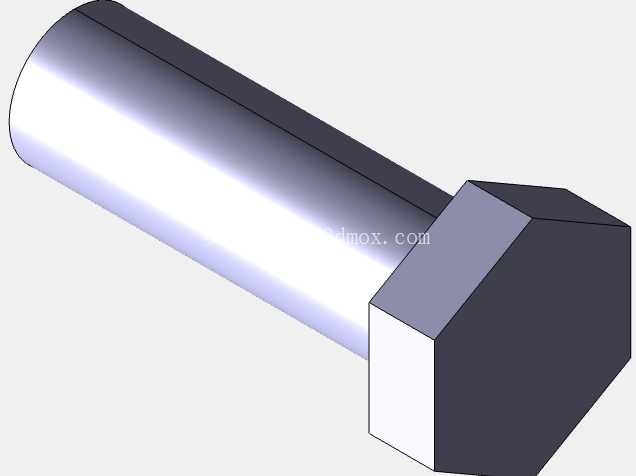

　　在结构细节处理上，连杆两端的铰接点都采用了销轴加润滑孔的设计，日常维护时可以直接加注润滑脂降低铰接磨损，气缸端盖的密封槽尺寸匹配通用石棉密封垫，后期更换密封件不需要单独定制配件，飞轮的轮缘位置做了动平衡校正，避免高转速运行时出现振动过大的问题，金属平台表面做了防锈处理，适配长期在潮湿环境下的展陈或者作业需求。这套结构的设计逻辑完全遵循传统蒸汽机的成熟构型，没有做多余的结构简化，所有部件的尺寸比例都参考了实际运行的小型蒸汽机参数，既可以作为教学演示的具象模型，帮助学习者理解曲柄连杆机构的运动逻辑、蒸汽机的能量转换过程，也可以作为小型复古动力装置的结构参考，直接用于实物加工制作，加工时只需要按照给定的形位公差控制各部件的配合精度，就能实现稳定的动力输出。
