Ramps1.4CNC控制板防护结构设计

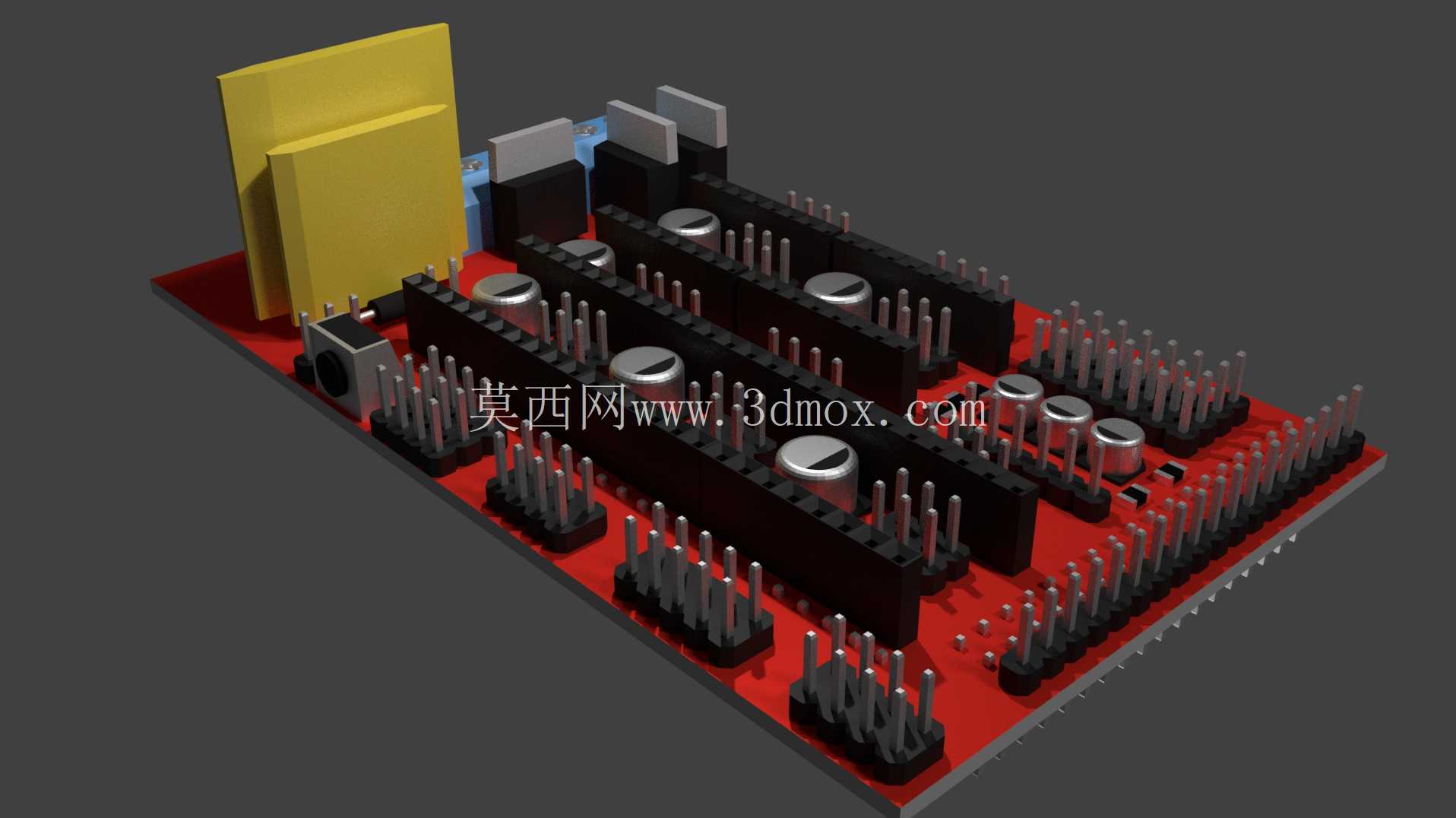

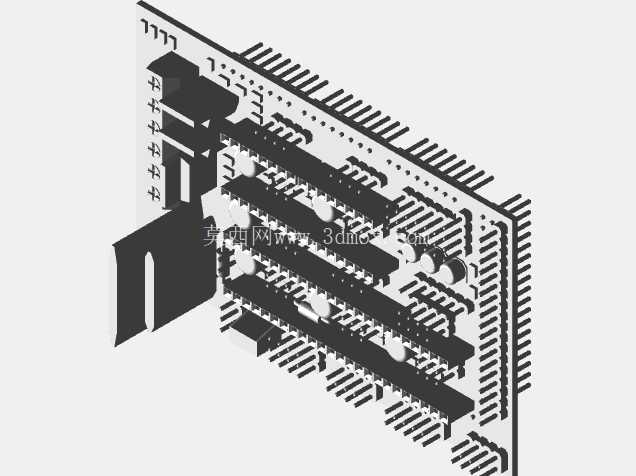

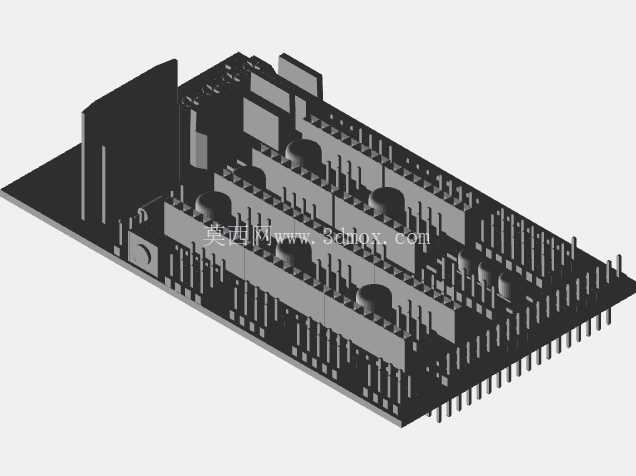

在桌面级FDM3D打印设备的电控系统搭建中，Ramps1.4拓展板是连接主控与执行端的核心枢纽，这块红色PCB承载着步进驱动、温度采集、加热输出、限位信号传输的全部接线链路，实际车间调试、设备搬运甚至日常运维过程中，裸露的插针、电解电容、驱动模块很容易被金属工具磕碰、被散落的耗材碎屑短路，或是被误触导致接线松脱，专门适配的防护结构就成了提升设备运行可靠性的关键部件。

这套防护结构完全贴合Ramps1.4板的实际安装边界设计，首先在PCB的四个固定孔位做了对应定位柱，安装时不需要额外打孔或者修改原有板卡的安装孔距，直接对准原有设备上的控制板安装位就能卡合固定，不会和板上已经焊接的元件产生干涉。针对板上最高的元件——也就是直立安装的电解电容，防护结构在对应位置做了下沉避让槽，不会压到电容顶部的防爆纹，同时在电容周边留出了2mm的通风间隙，避免长时间工作时电容积热影响寿命。对于板上密集的排针区域，防护结构在接线端做了开口导向槽，既不会挡住插接线束的操作，又能在排针外侧形成一圈围挡，避免工具滑落直接砸弯插针，也能减少打印过程中飘落的PLA、PETG碎屑掉进排针缝隙造成接触不良。

很多DIY玩家在组装CNC雕刻机或者桌面3D打印机的时候，习惯把驱动模块的散热片直接露在外面，搬运设备的时候很容易把散热片碰歪，甚至把驱动芯片从插座上带下来，这套防护结构在驱动模块安装位的上方做了镂空格栅，既不影响散热片的空气对流，又能在上方形成物理防护，就算有小零件从设备上方掉落，也不会直接砸到驱动模块上。针对板上的电源接线端子、热床输出大电流端子，防护结构在对应位置做了压线挡边，接线完成后线束会被挡边规整在固定走线区域，不会因为设备移动拉扯线束导致端子松脱，也能避免大电流线束和旁边的信号排线交叉产生干扰。

从实际使用场景来看，这套防护结构不光适配常规的桌面3D打印机，在小型CNC雕刻机、激光雕刻机采用Ramps1.4作为控制板的场合也能通用，因为这类设备的工作环境里会产生更多的切屑、粉尘，裸露的控制板很容易因为积尘造成短路，防护结构和PCB贴合的边缘做了0.5mm的止口，安装后能大幅减少粉尘从缝隙进入板卡表面的概率。设计的时候特意没有做全封闭结构，因为Ramps1.4板上的步进驱动工作时会产生一定热量，全封闭容易导致驱动过热丢步，所以在板卡的功率器件区域全部做了格栅开孔，保证自然对流的散热效率，同时在容易受到外力磕碰的接插件、电容、驱动区域做了针对性的围挡，平衡了防护性能和散热需求。

安装尺寸上，这套防护结构完全遵循Ramps1.4板的外形轮廓，整体长宽和PCB保持一致，不会超出原有控制板的安装边界，就算是把控制板安装在设备的电控仓内部，也不会因为加了防护罩和仓壁产生干涉，不需要修改原有设备的电控仓尺寸。针对板上的复位按键、状态指示灯，防护结构在对应位置做了透光开孔和按键避让，不需要拆下防护罩就能操作复位按键，也能直接观察板上的电源指示灯、状态指示灯的工作状态，日常运维不需要反复拆装防护结构。在A4988、DRV8825这类常用步进驱动的安装位置，防护结构的格栅间距刚好能让散热片的顶部露出，既不影响散热，也能方便用户观察驱动模块的插装是否到位，避免驱动插歪导致的电机缺相问题。

很多用户在调试设备的时候，习惯把螺丝刀、镊子这类工具随手放在控制板旁边，很容易滑落造成板卡短路，这套防护结构覆盖了PCB上除了接线区域之外的所有裸露铜箔部分，就算金属工具不小心滑到板上，也不会直接接触到带电的焊盘，能大幅降低调试过程中烧坏控制板的概率。针对板上的热敏电阻接线、限位开关接线这类弱信号端子，防护结构在对应位置做了分线槽，能把弱信号线和旁边的加热棒、热床大电流线束分开走线，减少大电流通断时对弱信号的干扰，提升温度采集、限位触发的稳定性。
