BTT Eco Turbo散热冷却套件结构设计

项目分类:3D打印机 发布时间:2026-05-29 ID:1165162
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计
  • BTT Eco Turbo散热冷却套件结构设计

在桌面级FDM 3D打印设备的长期运行过程中,热端、驱动模块的积热问题始终是影响打印稳定性、元器件寿命的核心痛点,尤其是长时间连续打印大尺寸构件时,常规轴流风扇的直吹式散热往往存在气流覆盖不均、风压不足的问题,容易出现驱动模块过热降频、热端散热不充分导致的堵头、耗材碳化等故障,这套涡轮式冷却套件正是针对这类场景开发的定向散热解决方案。

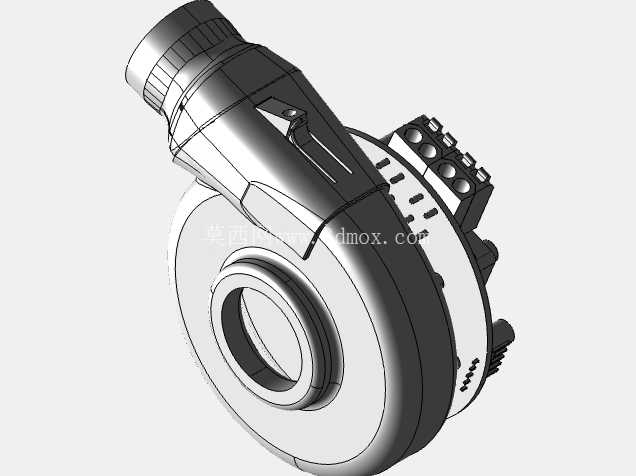

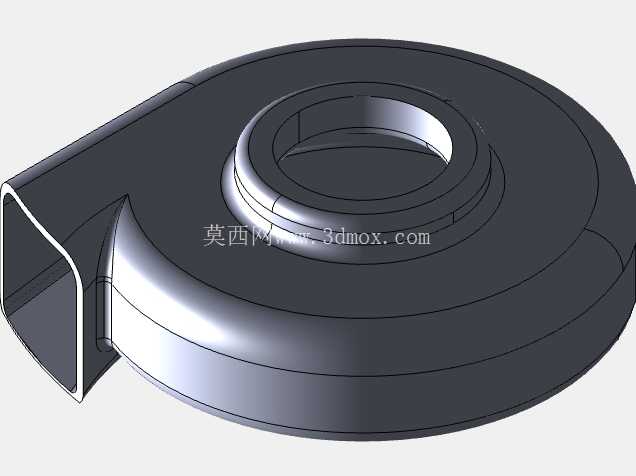

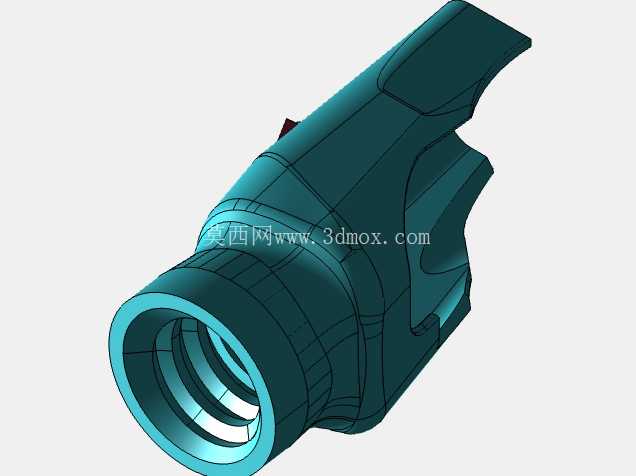

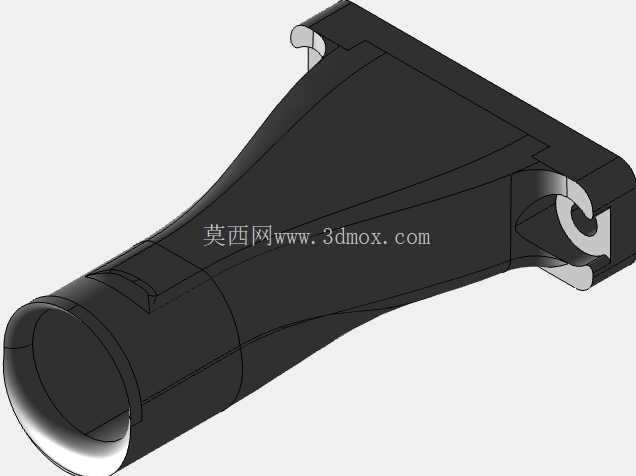

从结构设计逻辑来看,这套套件采用离心式涡轮风道结构,区别于常规轴流风扇的轴向出风,离心结构可以在有限的安装空间内提供更高的风压,让气流可以沿着设计的导风通道精准输送到需要散热的点位,避免气流无规则散逸导致的散热效率损失。套件的主体风道采用一体化流线型设计,内壁做了顺滑的圆弧过渡,没有直角突变结构,能够最大程度降低气流在风道内部的沿程阻力,减少风噪的同时提升出风口的实际风速。

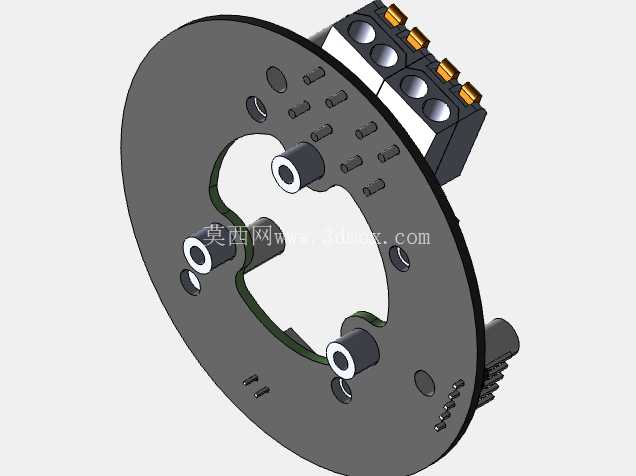

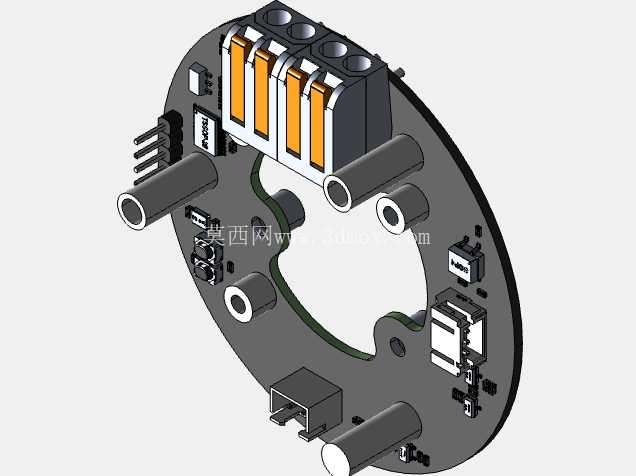

电气适配层面,这套散热组件支持5-24V的宽电压输入范围,能够直接适配目前市面上绝大多数桌面级3D打印机的主板供电接口,不需要额外加装调压模块,降低了改装的接线难度。接线端采用快接式端子设计,配套的线材已经做了预压接处理,用户在改装时不需要自行压接端子,只需要对应正负极插入端子即可完成接线,能够有效避免接线错误导致的风扇烧毁、主板短路问题,降低普通用户的改装门槛。

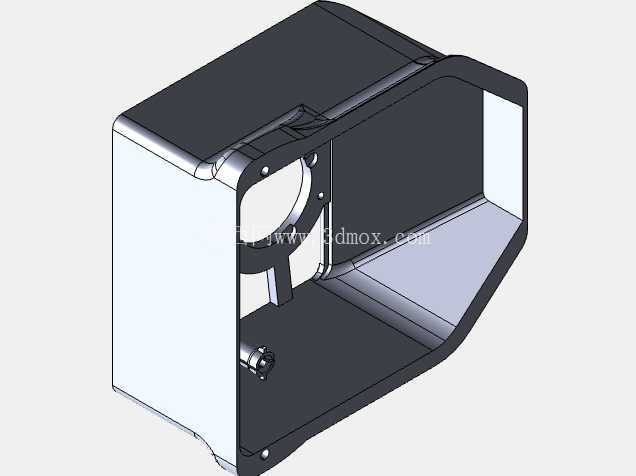

安装边界方面,这套套件的安装孔位完全匹配标准直流风扇的安装尺寸,可以直接替换原有设备上的标准散热风扇,不需要对设备原有结构做打孔、切削等二次加工,安装位的定位公差控制在0.1mm以内,能够保证安装后风道与散热目标点位的同轴度,避免出现风道偏移导致的散热盲区。套件本身集成了驱动器独立散热风道,除了针对热端的散热出风口之外,还单独设计了对准步进电机驱动模块的导流分支,可以在给热端散热的同时,将一部分气流导向驱动芯片的散热片位置,同步解决驱动模块的积热问题,不需要额外为驱动模块加装独立风扇,简化了设备内部的走线布局。

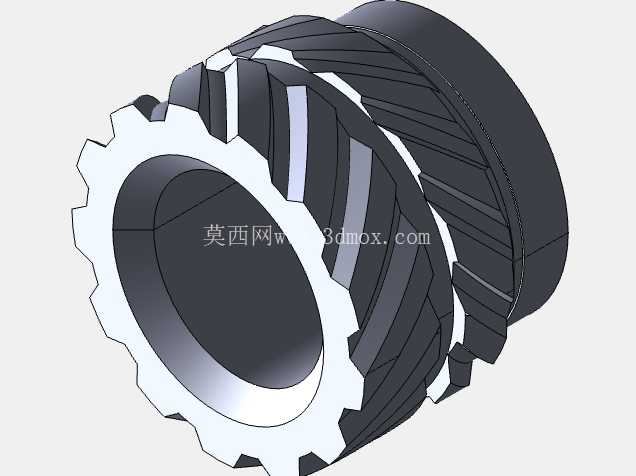

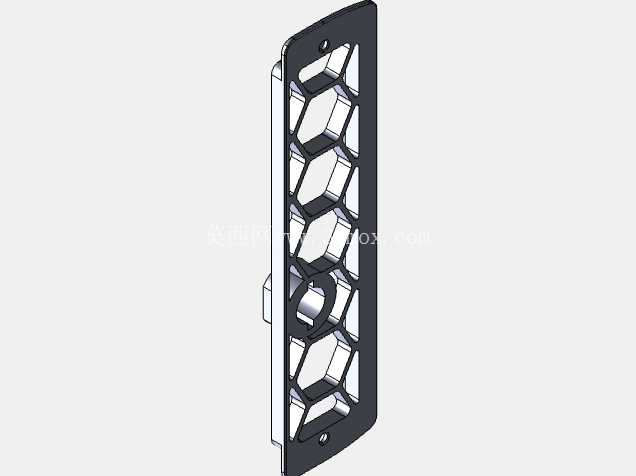

细节设计上,涡轮风扇的进风侧设置了格栅式防护结构,能够避免打印过程中产生的耗材碎屑、漂浮的灰尘被吸入风扇内部,卡滞扇叶导致风扇停转,延长风扇的无故障运行时间。扇叶采用后倾式离心叶片设计,相比前倾叶片,后倾结构的运行噪音更低,在相同转速下能够提供更稳定的风压输出,即使在24V满速运行状态下,噪音也能控制在可接受范围内,不会对办公、家用场景的使用体验造成明显影响。套件的壳体拼接位置采用止口定位结构,拼接缝隙控制在0.05mm以内,能够避免风道漏风导致的风压损失,保证出风口的气流能够全部输送到目标散热区域。

在实际应用场景中,除了桌面级3D打印机的散热改装之外,这套宽电压、高风压的涡轮散热套件也可以适配小型CPAP设备的送风模块、小型电子设备的定向散热改装等场景,只要安装尺寸匹配、供电范围符合要求,就可以直接替换原有散热组件,提升散热效率。设计过程中,工程师针对不同电压下的风扇转速、风压、风量做了完整的匹配测试,保证在5V低压状态下也能提供足够的启动扭矩,不会出现低压无法启动的问题,在24V高压状态下,扇叶的动平衡精度控制在G2.5级以内,运行过程中不会出现明显的振动,避免长期振动导致的安装螺丝松动、结构共振问题。

从建模细节来看,这套模型完整还原了套件的所有结构细节,包括快接端子的卡扣结构、风道内壁的导流筋、安装孔的倒角、扇叶的曲面造型,所有配合面的尺寸都按照实际量产的公差要求做了预留,结构工程师可以直接基于这个模型做安装适配性验证,也可以根据自身的设备安装需求,对风道的出风口角度、安装孔位做二次调整,不需要从零开始建模,能够大幅缩短散热改装的设计周期。模型的分型面设计也兼顾了3D打印自制的可行性,如果用户需要自行打印壳体零件,不需要额外做支撑结构的设计,按照常规的PLA、PETG打印参数就可以直接打印出可用的零件,打印完成后只需要去除少量的打印支撑毛刺就可以完成组装,对个人用户的自制改装非常友好。
