带侧装接线盒双法兰铸造筒体结构

项目分类:铸造模 发布时间:2026-05-29 ID:1165221
  • 带侧装接线盒双法兰铸造筒体结构

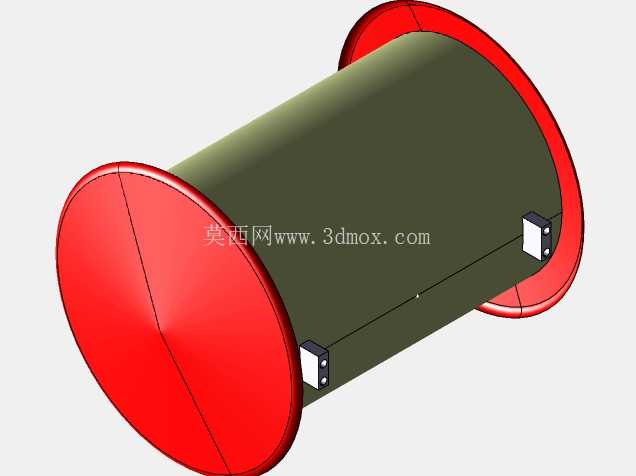

  在铸造生产的承压类壳体构件加工环节,这类带双侧法兰边的筒体结构是不少流体输送、低压容器配套设备里的核心承载部件,日常在车间做铸造工艺拆解的时候,最先要确认的就是筒体两端法兰的安装贴合面平面度要求,毕竟后续要和管路端盖做密封配合,一旦法兰面的铸造拔模斜度留得不合理,后续机加工的余量要么过大浪费工时,要么余量不足补焊后容易出现应力渗漏。从结构本身来看,筒体主体采用等径直筒设计,外壁做了均匀的壁厚过渡,靠近两端法兰的位置做了圆弧倒角衔接,避免铸造冷却过程中因为壁厚差过大产生缩孔缺陷,两侧对称布置的小型接线盒安装座是这个构件区别于普通直通筒体的关键,安装座上预留了两个螺栓固定孔位,孔位的同轴度公差在建模阶段就做了基准约束,保证后续装配接线盒的时候不会出现错位卡滞的问题。

  实际应用场景里,这类构件常作为低压工况下的线缆防护筒体、小型通风管道的连接段或者是流体管路的中间缓冲段使用,两端的法兰边直接通过螺栓和相邻设备的法兰盘锁紧,法兰面上后续会加工密封槽放置橡胶密封圈,保证连接位置的密封性能不会因为设备运行的振动出现失效。做三维建模的时候,最先要梳理的是铸造分型面的选择,把分型面选在筒体轴线所在的平面上,两端法兰的外沿刚好和分型面齐平,这样拔模的时候不会出现倒扣结构,两侧的接线盒安装座因为突出筒体外壁,建模的时候要单独做活块结构的预留,避免开模的时候出现结构干涉。

  关于安装边界的确认,筒体的总长要和两端法兰的外径做匹配,法兰的外径比筒体外径大出的尺寸刚好满足螺栓孔的布置空间,螺栓孔的中心圆直径要和对接端的法兰参数完全一致,避免现场安装的时候出现孔位对不上的问题,接线盒安装座的突出高度不能超过法兰的外沿平面,不然设备堆叠运输或者安装的时候,突出的接线盒会先被磕碰造成损坏。从功能特性上来说,这个筒体结构因为是铸造一体成型,整体的结构刚性比焊接拼接的筒体更好,长期在带轻微振动的工况下运行不会出现焊缝开裂的问题,筒体内壁做了光滑的圆弧过渡,介质或者线缆穿过的时候不会出现卡滞、刮擦的问题,两侧对称的接线盒可以分别布置进线和出线的接线端子,方便现场做线路的分接和检修。

  建模过程中还要注意壁厚的均匀性控制,整个筒体的壁厚偏差控制在合理范围内,法兰位置因为要承受螺栓的锁紧力,壁厚比筒体主体稍厚,但是厚度差控制在2倍壁厚以内,避免铸造冷却的时候因为冷却速度不一致产生内应力,导致后续机加工完成后出现变形超差的问题。实际生产前做工艺校验的时候,还要确认筒体两端法兰的端面和筒体轴线的垂直度公差,这个公差直接影响后续安装密封的效果,如果垂直度超差,法兰锁紧后密封圈的压缩量不均匀,很容易出现渗漏的问题,所以在三维模型里就把这个形位公差的基准标注清楚,给后续的模具制作和机加工环节提供明确的参考。另外接线盒安装座和筒体外壁的衔接位置做了圆角过渡,避免应力集中,设备运行过程中如果有外部载荷作用在接线盒上,应力可以顺着圆角分散到筒体壁上,不会出现衔接位置断裂的问题。这类铸造筒体在很多通用工业设备里都有应用,不管是通风系统的管路连接,还是低压电气设备的线缆防护外筒,或是小型流体设备的壳体段,都能看到类似的结构,建模的时候把各个安装配合面的尺寸基准统一到筒体轴线上,后续不管是做模具修改还是衍生结构设计,都能快速调整参数,不需要重新搭建整个模型的基准体系。
