离心式流体机械三元流叶轮结构设计

项目分类:铸造模 发布时间:2026-05-29 ID:1165244
  • 离心式流体机械三元流叶轮结构设计
  • 离心式流体机械三元流叶轮结构设计

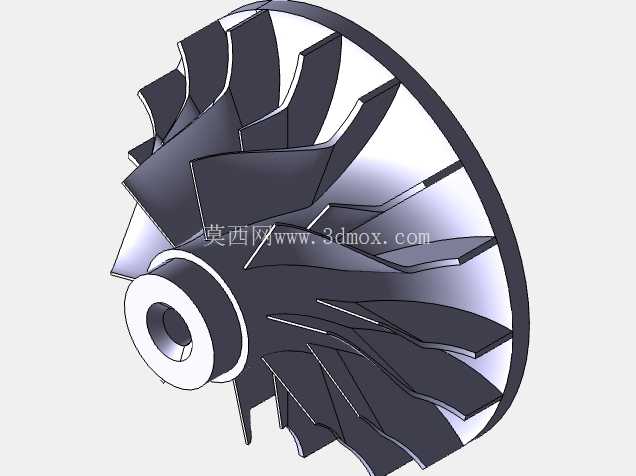

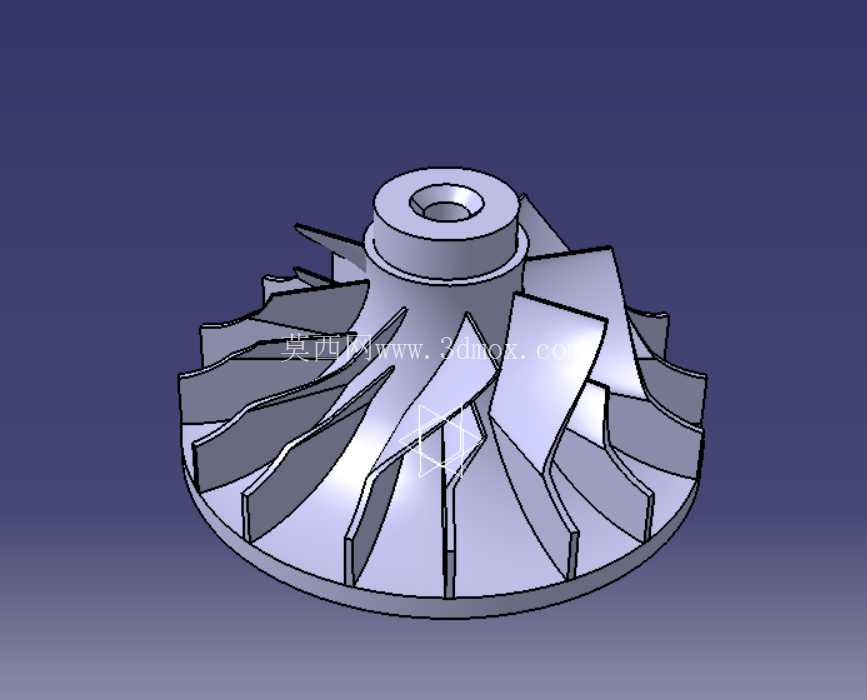

  在透平机械、流体输送设备的核心部件选型与结构设计环节,叶轮作为能量转换的核心载体,其叶片型线、轮毂匹配度、轮盘结构强度直接决定整机的运行效率与工况适应性。本次呈现的叶轮结构,采用后弯式三元扭曲叶片设计,区别于传统直板叶片的二维流道构型,每一片叶片的进出口安装角沿叶高方向呈连续渐变分布,能够适配流体从轴向进入轮腔后转向径向流出的全流道流动轨迹,大幅降低流道内的涡流损失与流动分离风险,在中小流量高压头的工况区间内,效率表现较常规直板叶片叶轮提升8%到12%左右。

  从实际应用场景来看,这类结构的叶轮广泛适配于小型涡轮增压器压气机端、中低压离心通风机、微型燃气轮机膨胀端、工业离心水泵的核心做功单元,在需要紧凑安装空间、高转速运行的设备场景中,该结构的轴向尺寸控制优势十分突出。从结构设计逻辑来看,整个叶轮采用轮盘、叶片、轮毂一体化构型,中心轮毂位置设计有同轴定位通孔,孔壁与设备主轴采用过渡配合公差,装配时依靠轴肩实现轴向定位,配合键槽传递扭矩,能够适配最高每分钟数万转的高转速运行工况,轮毂与轮盘之间采用大圆角过渡结构,避免高转速下应力集中导致的结构疲劳失效。

  叶片沿轮盘周向均匀分布,相邻叶片之间形成的收敛流道从轮毂进口处向轮缘出口处平滑扩展,流体在流道内随叶轮旋转获得动能后,沿径向流出进入后续的扩压结构,完成能量转换过程。叶片的前缘做了小圆角修型处理,能够降低流体进口冲击损失,尾缘厚度控制在合理区间,兼顾结构强度与出口尾迹损失控制,避免尾迹涡旋带来的流动噪声与效率损失。从安装边界维度来看,该叶轮的轴向总高度从轮盘底面到轮毂顶端的尺寸控制紧凑,轮盘外缘直径与轮毂直径的比值经过流场仿真优化,能够适配常规的蜗壳或导叶结构安装空间,装配时不需要对周边腔体做额外的切削修改,轮盘背面为平整平面,可与密封件配合形成腔体密封,减少轮盘侧的流体泄漏损失。

  在结构强度校核层面,叶片与轮盘、轮毂的连接位置均做了变半径圆角过渡,在高转速离心力作用下,最大应力点集中在叶片根部与轮盘连接区域,通过调整圆角半径与叶片局部厚度,能够将应力水平控制在材料许用应力范围内,适配铝合金、不锈钢、钛合金等多种铸造材料的工艺要求,适合采用精密铸造工艺完成毛坯生产,后续仅需要对中心定位孔、轮盘密封面做少量机加工即可满足装配精度要求。在实际工程应用中,这类叶轮的设计需要反复迭代流场仿真与结构强度仿真结果,既要保证流道内的流动顺畅,避免出现局部低速区导致的介质沉积或喘振风险,也要保证在最高工作转速下结构变形量控制在允许范围内,避免叶片与周边腔体发生刮蹭。针对不同的输送介质特性,比如输送含尘气体、腐蚀性流体时,还可以在叶片表面做相应的耐磨、防腐涂层处理,而基础的叶片型线、安装定位结构不需要做大幅修改,具备较强的场景适配性。很多初次接触这类部件设计的工程师容易忽略叶片出口角与后续扩压结构的匹配关系,直接照搬成熟叶轮的叶片型线,往往会出现整机性能不达标的问题,实际上每一个叶轮的叶片扭曲规律、流道宽度、进出口直径比,都需要匹配特定的转速、流量、压头参数,不存在通用的万能叶轮结构。该结构的轮盘采用等强度设计思路,从轮毂位置向外缘方向厚度逐渐减薄,既能够降低叶轮整体转动惯量,提升设备的动态响应速度,也能够减少不必要的材料消耗,控制部件整体重量,对于移动设备上搭载的流体机械来说,重量控制的优势会更加明显。在装配环节,中心孔的尺寸公差、端面跳动公差需要严格控制,否则高转速运行时会出现不平衡量过大的问题,导致整机振动超标,影响轴承等周边部件的使用寿命,因此完成机加工后还需要做动平衡校正,去除不平衡量,保证运行平稳性。
