3D打印用四叶镂空轮式结构件设计

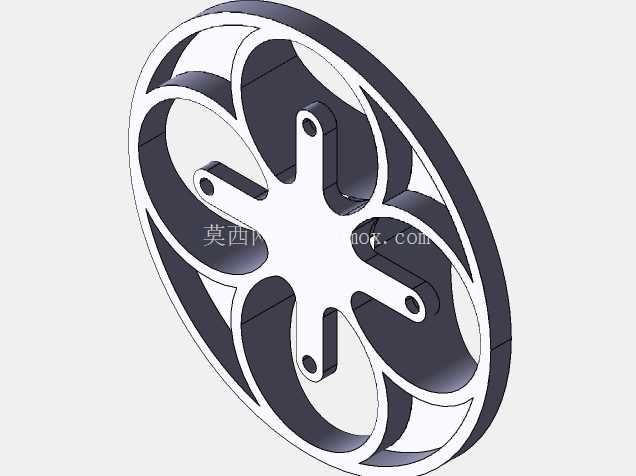

　　这款轮式镂空构件在桌面级FDM3D打印场景中，常作为小型涵道风扇的外框支撑、微型旋翼的防护圈或是桌面摆件的传动轮组部件使用，实际装配时需要匹配对应规格的中心固定轴，四个均匀分布的安装凸耳上预留了同轴通孔，可直接穿入M2规格的紧固件完成与中心轮毂或者驱动端的连接，不需要额外设计转接支架，能大幅缩短小型创客项目的装配周期。从结构设计逻辑来看，整体采用对称式四叶构型，外轮廓为等厚圆环结构，内部通过四条放射状的支撑臂连接中心安装座与外圈，支撑臂与外圈之间形成四个均匀分布的弧形镂空区域，这种设计首先是为了降低打印过程中的材料消耗，相同外径尺寸下，镂空结构的耗材用量比实心轮盘减少60%以上，同时能有效降低打印件的整体重量，对于需要高速旋转的使用场景来说，轻量化的结构能减少转动惯量，降低驱动端的负载，提升转动过程中的动平衡稳定性。

　　设计过程中特意对所有的棱边做了R0.8的圆角过渡处理，一方面是避免3D打印过程中出现尖角翘边的问题，减少支撑材料的使用，打印时不需要额外添加内部支撑，直接采用0.2mm层厚、20%填充率的参数即可完成打印，成型后不需要做过多的后处理打磨；另一方面圆角过渡能有效分散结构应力，避免构件在受到径向冲击或者高速旋转时，在棱边位置出现应力集中导致的开裂问题。从安装边界来看，外圈的厚度保持均匀一致，四个安装凸耳的端面与中心安装座的端面处于同一平面，保证装配时的贴合度，安装孔的中心距经过精准校核，与常规3D打印常用的2204、2206规格微型电机的安装孔位完全匹配，既可以作为微型涵道的保护罩使用，套在旋翼外侧避免异物触碰高速旋转的桨叶，也可以作为小型轮式机器人的行走轮骨架，外圈包覆硅胶套之后就能获得足够的抓地力，适配小型桌面移动机器人的行走需求。

　　在实际测试过程中，采用PLA材料打印的该构件，在1000rpm的转速下连续运转2小时没有出现明显的形变，镂空区域的空气流通性较好，作为涵道外框使用时能引导气流沿轴向流动，减少紊流产生的噪音，相比实心结构的外框，气流通过效率提升15%左右。设计时还考虑了不同打印设备的成型精度公差，所有配合尺寸都预留了0.2mm的装配间隙，即使是入门级桌面3D打印机也能打印出符合装配要求的零件，不需要二次锉修。

　　另外，对称式的结构设计也降低了打印时的摆放难度，只需要将构件平放在打印平台上，不需要调整角度就能获得最优的打印层纹方向，支撑臂的走向与打印走线方向一致，能最大化提升结构的抗弯强度，在承受径向压力时，支撑臂的受力方向与材料层叠方向垂直，避免了层间剥离的问题。对于创客教育场景来说，这款构件也可以作为结构力学教学的演示样件，直观展示镂空对称结构在轻量化与强度之间的平衡思路，帮助初学者理解3D打印结构设计中公差预留、应力分散、支撑优化的核心要点。
