Atmel AVR Dragon编程器3D打印防护外壳

在嵌入式开发、单片机量产烧录的日常作业场景中，编程器是研发人员、产线烧录工位离不开的核心工具，Atmel AVR Dragon作为支持AVR全系列芯片编程、调试的常用设备，本身电路板裸露无防护的设计，在日常携带、工位反复插拔使用的过程中，很容易出现电路板磕碰掉件、接口受外力变形、引脚沾附焊锡渣造成短路的问题，不少从业者都会自行设计适配的防护外壳来提升设备的耐用性，这款外壳就是专门针对该款编程器的使用痛点开发的适配结构。

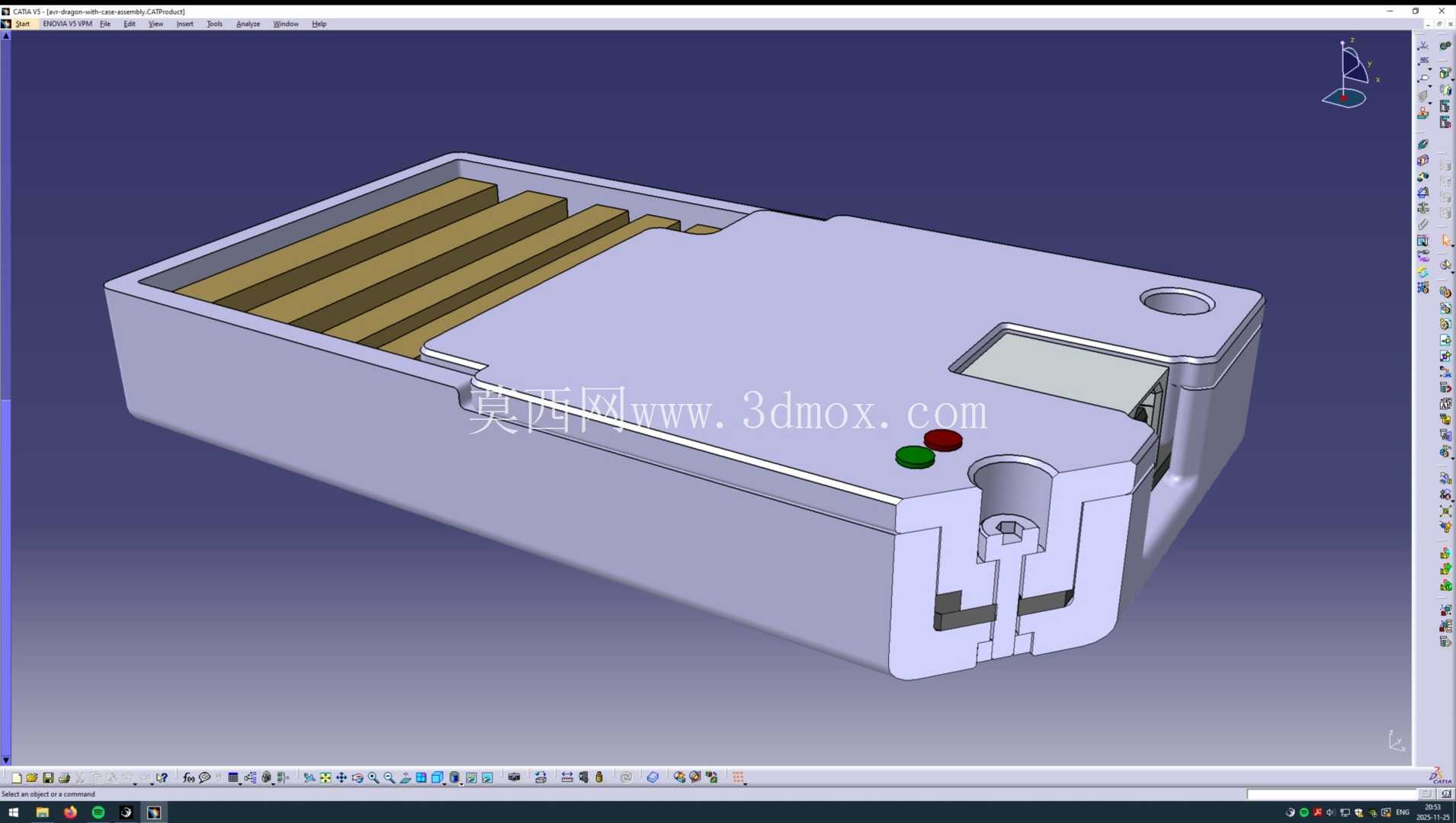

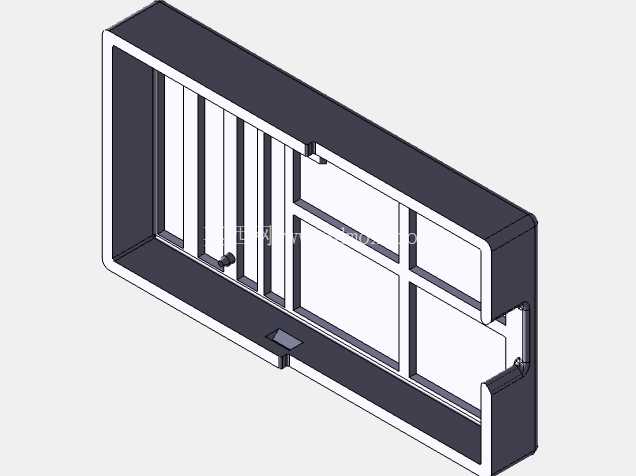

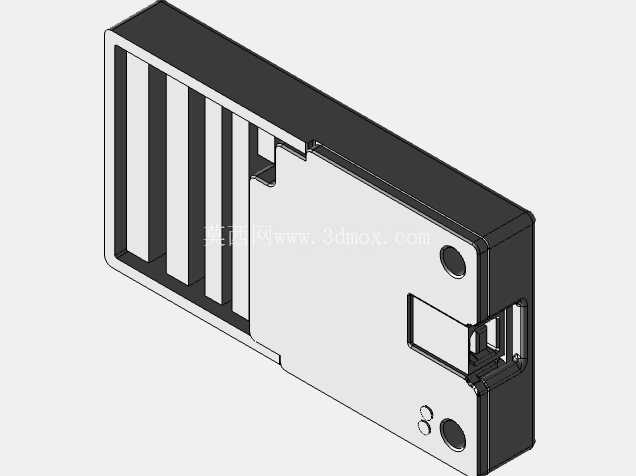

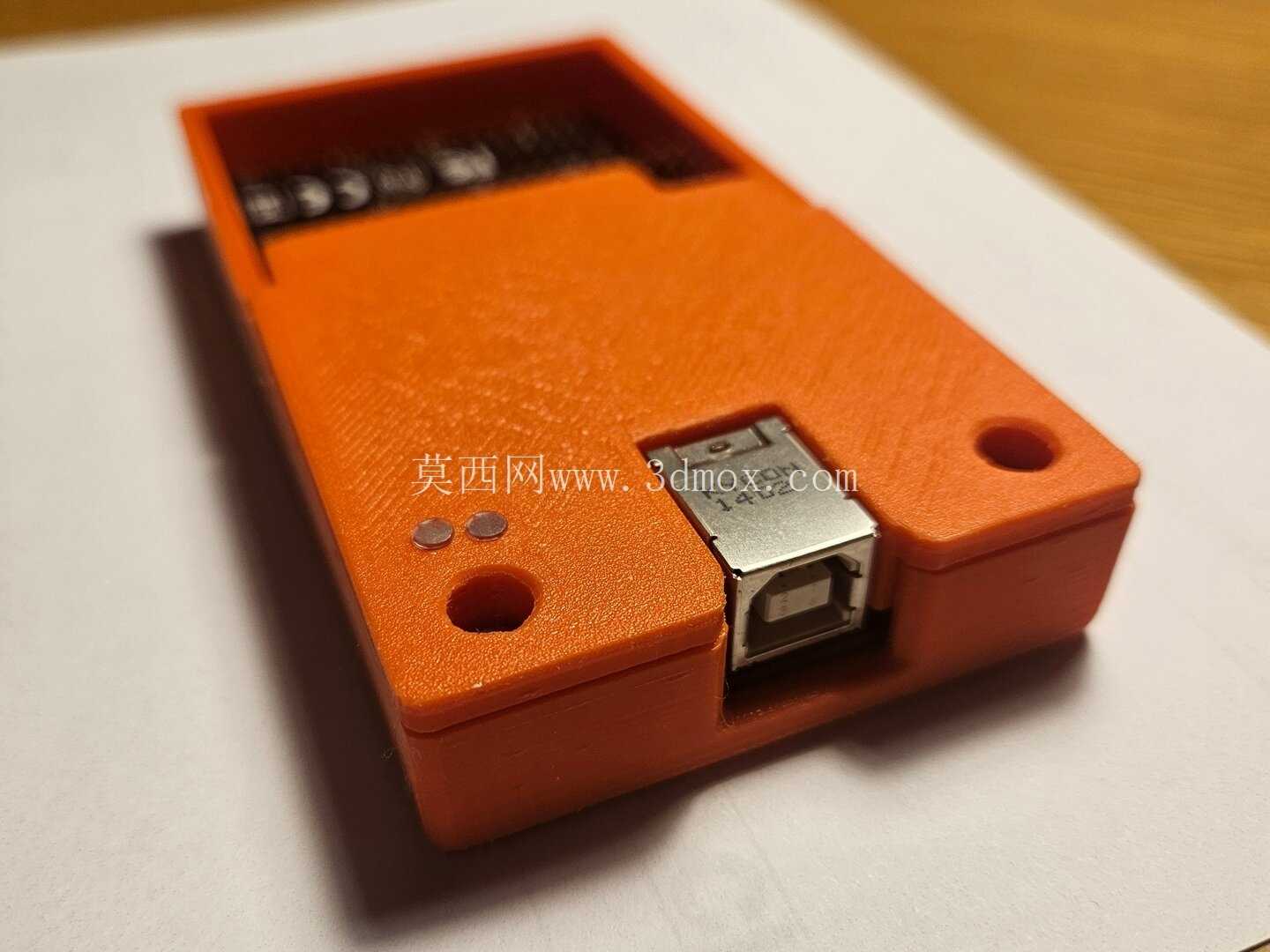

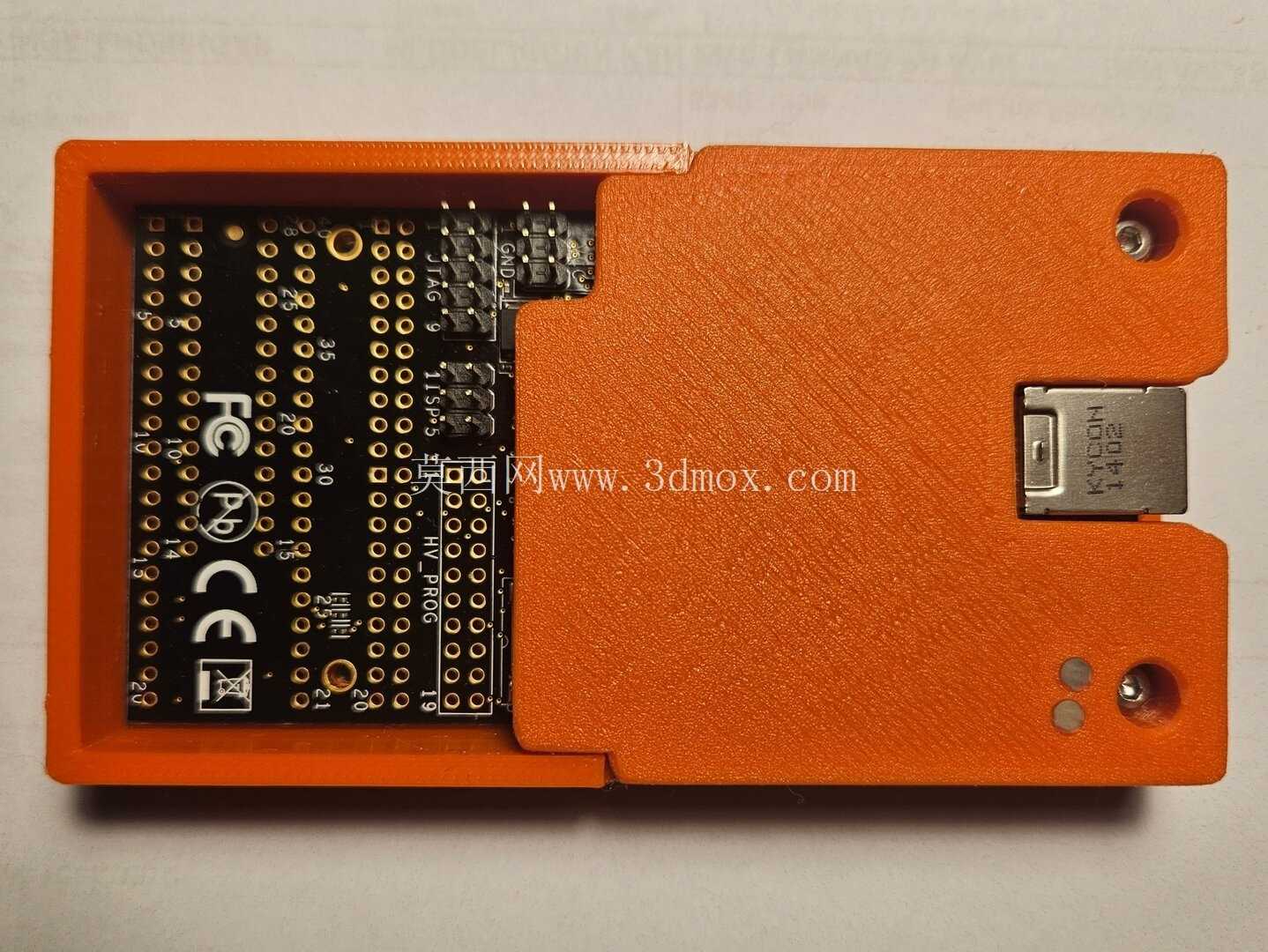

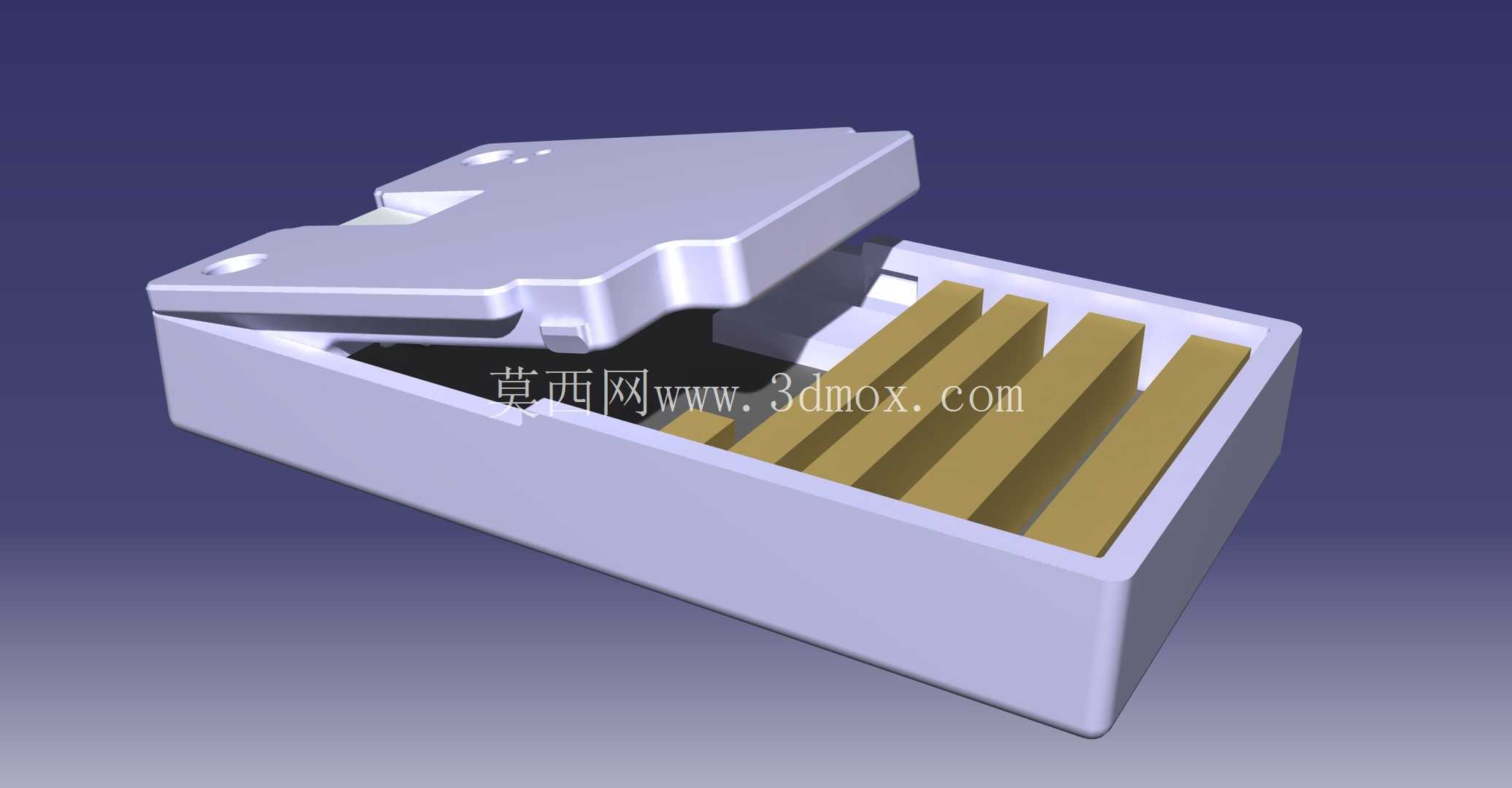

从实际使用的需求出发，外壳的设计首先要覆盖编程器除接口外的全部电路板区域，将裸露的PCB板完全包裹在壳体内部，避免桌面杂物、焊锡残渣直接掉落在电路板的焊盘、引脚位置，日常挪动设备时也不会让电路板上的贴片元件直接和桌面、其他工具发生剐蹭。壳体上对应编程器的USB接口位置做了精准的开口避让，不会影响USB线的正常插拔，开口的边缘做了微小的倒角处理，避免长期插拔线材时磨损线材外皮。对应电路板上的固定孔位，壳体上预留了对应的螺丝安装柱，安装柱的高度经过精确测算，锁紧螺丝后不会出现电路板被顶起、或者壳体和电路板之间存在旷量晃动的问题，电路板装入壳体后不会出现窜动，避免长期使用中电路板受外力产生形变。

考虑到很多电子从业者都有桌面级FDM 3D打印机，这款外壳的结构完全适配3D打印的工艺特性，没有设计大角度的悬空结构，打印时不需要添加大量支撑就能获得不错的表面质量，壳体的壁厚设置在2mm，既能够保证足够的结构强度，日常摔落、磕碰时不会轻易开裂，也不会因为壁厚过大造成打印耗材的浪费、打印时间过长。针对PLA材料3D打印常见的冷却收缩问题，建模时在X、Y方向预留了合适的尺寸补偿量，实际打印后不需要额外打磨就能顺利将电路板装入壳体，不会出现尺寸过紧卡滞、或者过松旷动的问题。壳体的表面没有做多余的装饰性纹理，保持平整的外观，日常放在工位上也不容易积灰，擦拭清洁也很方便。

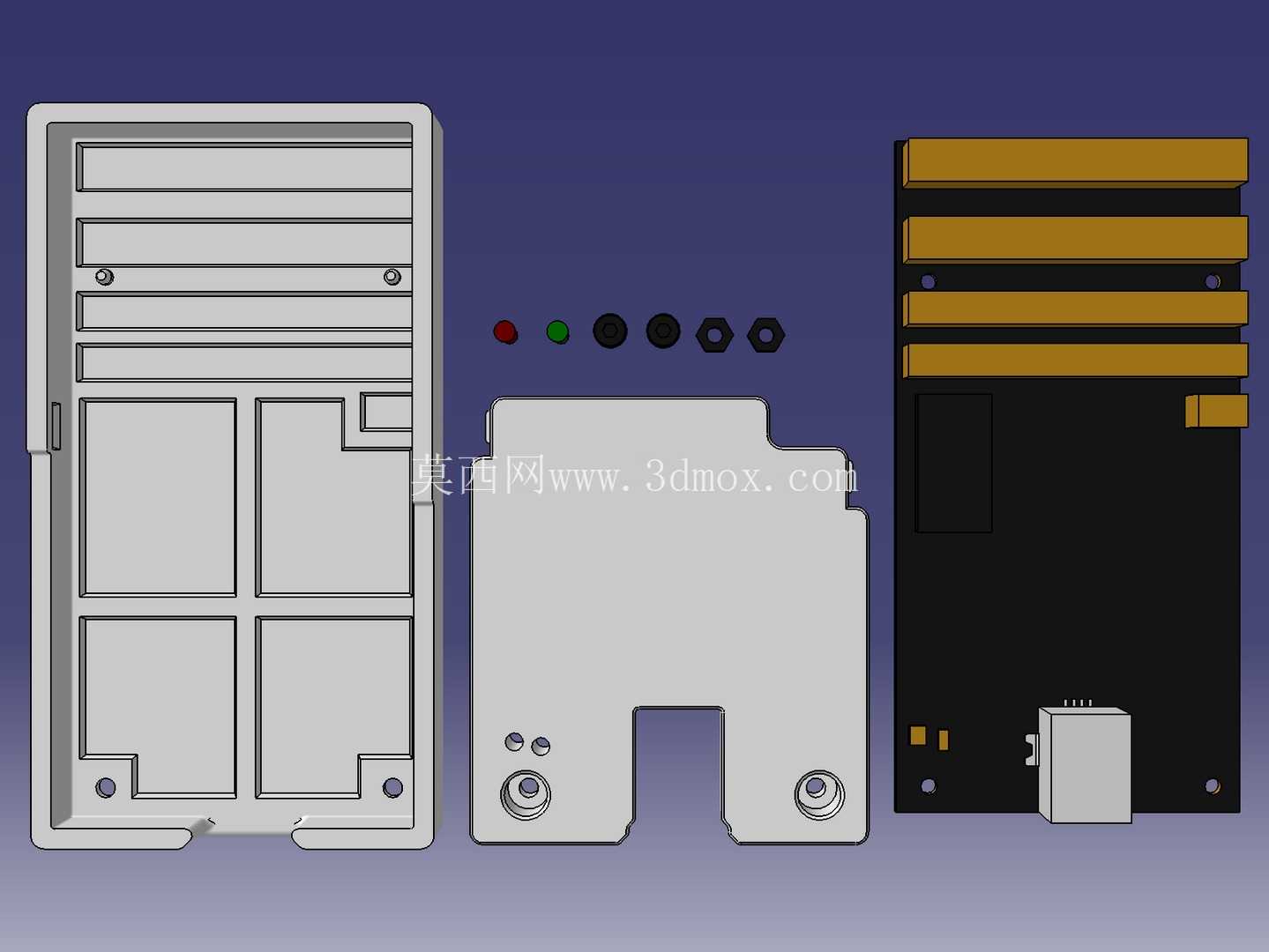

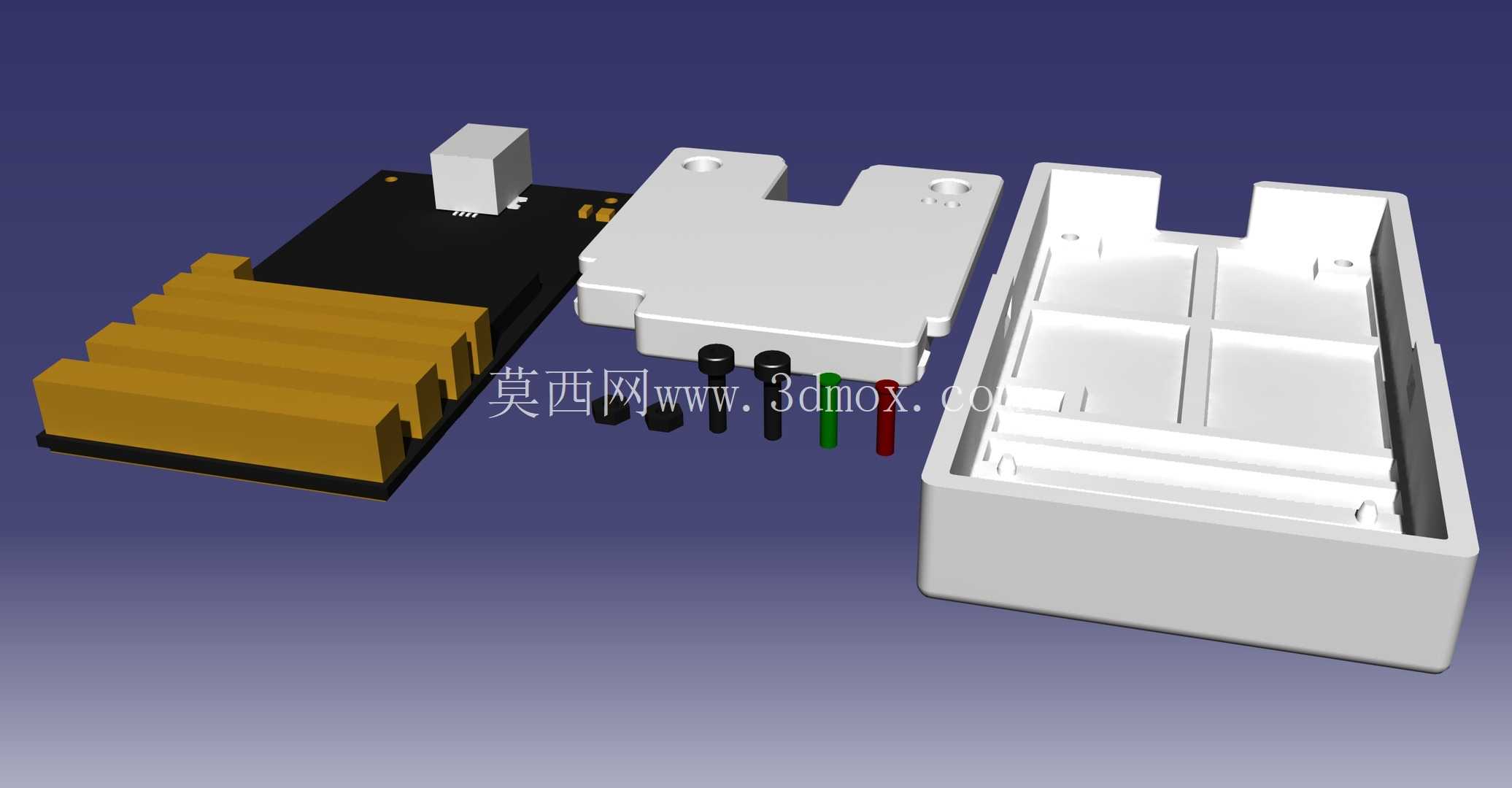

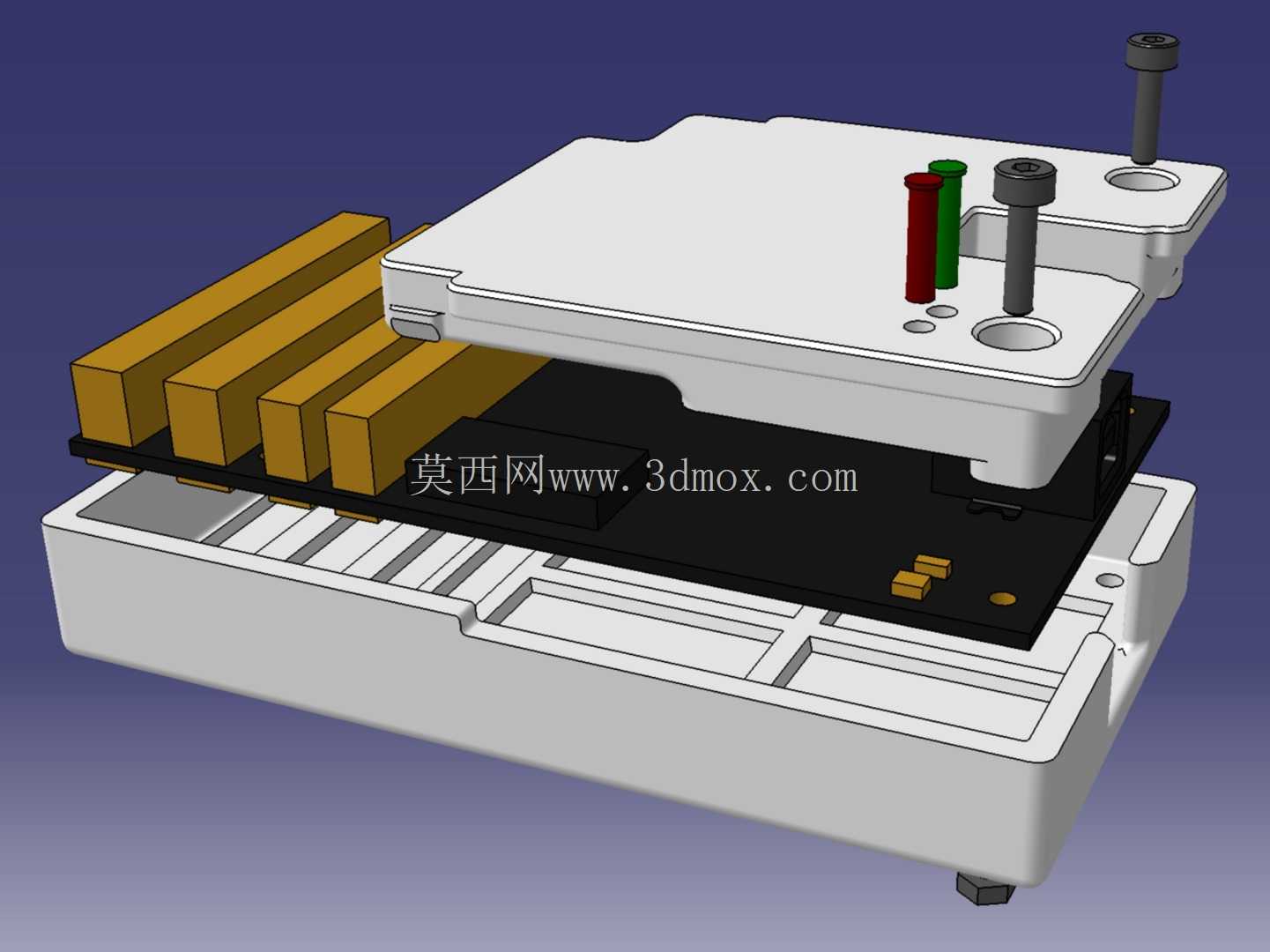

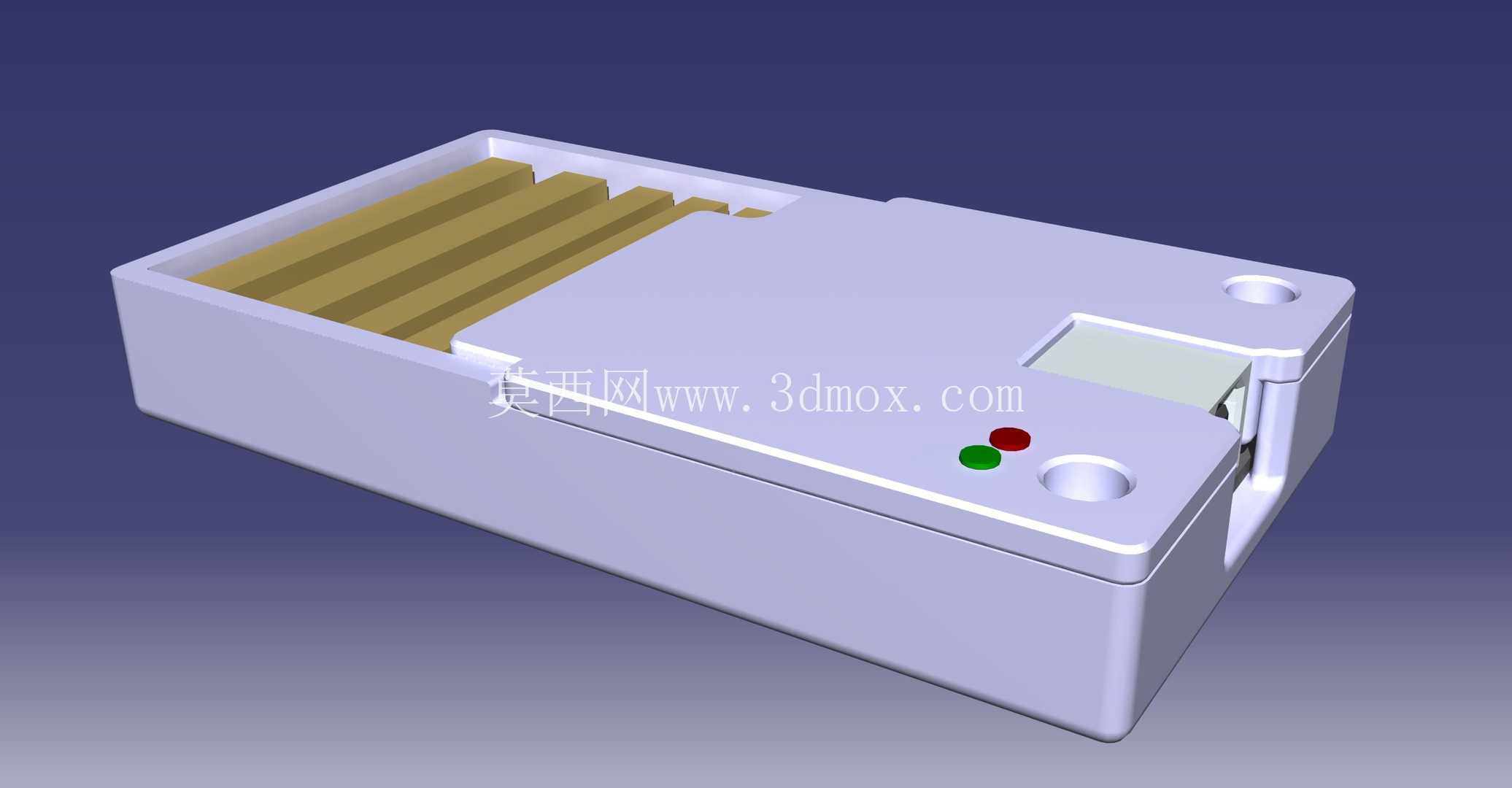

在安装边界的设计上，壳体的外轮廓尺寸刚好比编程器电路板的外轮廓大出壁厚的尺寸，不会额外占用过多的桌面空间，和同类型的商用外壳相比，体积控制更加紧凑，放在工具包中携带时也不会占用过多空间。壳体上对应编程器的状态指示灯位置没有做遮挡，设备通电、烧录过程中的指示灯状态可以直接被观察到，不需要额外在壳体上开孔导光，简化了结构的同时也不会影响设备状态的判断。除了主体的壳体结构外，配套的固定螺丝、光管等小零件都选用了通用的标准件，不需要定制特殊规格的紧固件，使用者自行组装时可以很方便地找到对应的配件，不需要额外采购特殊零件。

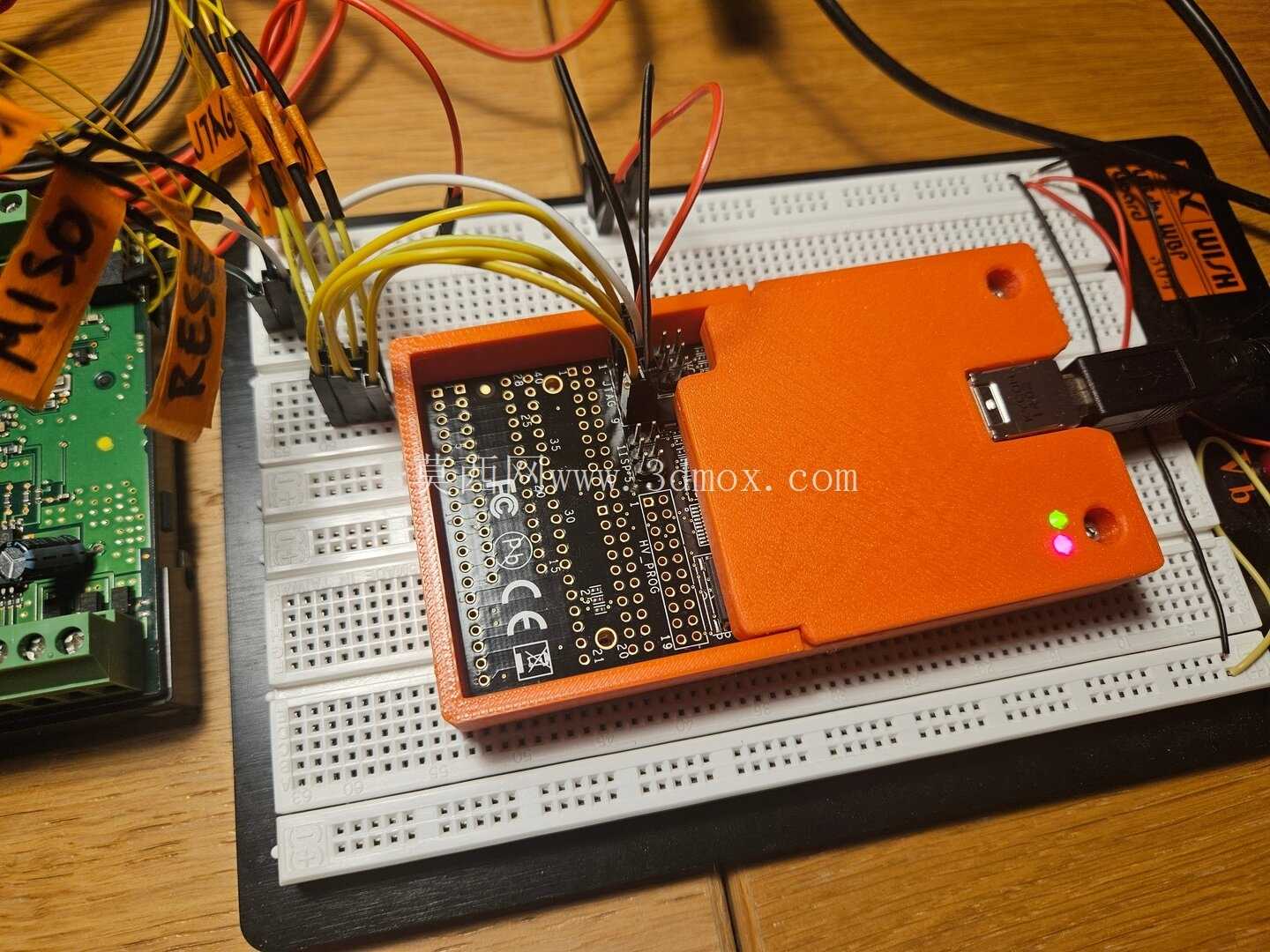

实际使用中，这款外壳能够很好地适配AVR Dragon编程器的日常使用场景，不管是研发工位上长期固定使用，还是外场调试时放在工具包中携带，都能给裸露的电路板提供足够的防护，减少设备因为物理损坏出现故障的概率。整个结构的设计没有多余的冗余部分，所有的结构特征都是围绕实际使用中的防护、安装、操作便利性来设置的，没有为了外观添加不必要的结构，既满足了3D打印自制的工艺要求，也完全符合电子工具类配件的实用导向，对于经常使用该款编程器的嵌入式开发、电子制作从业者来说，是非常实用的配套结构。
