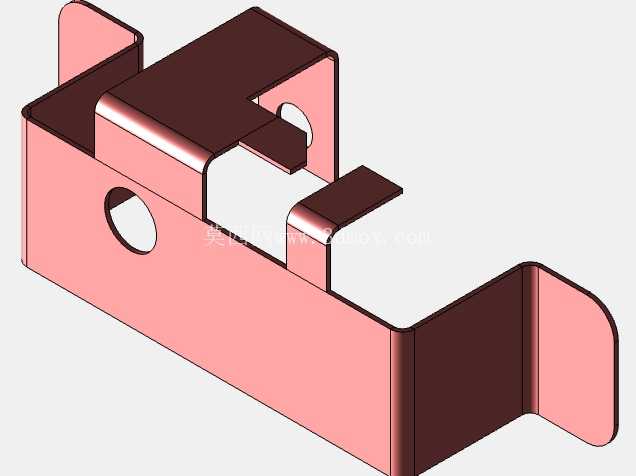

带安装孔位的折弯卡扣式钣金连接构件

　　从结构设计逻辑来看，构件整体采用单张钣金板材经多道折弯工序成型，没有额外的拼接零件，减少了装配环节的累计误差，主体的U型槽结构刚好可以卡入对应厚度的设备方管或者型材翻边，两侧向上翻起的折边一方面提升了整个构件的抗扭刚度，避免薄板受力后出现翘曲变形，另一方面折边上预留的圆形安装孔，可以穿入自攻螺丝或者抽芯铆钉，将构件牢牢锁定在安装基面之上，不会因为设备运行的振动出现滑移脱落。这类带双侧翻边与中部卡槽的钣金构件，在低压电控柜内部走线固定、小型输送线侧边护板安装、商用设备内部线束与轻质附件的挂载场景中十分常见，日常做设备改型或者小批量非标设备搭建时，经常会遇到需要快速固定轻质辅件、又不想额外焊接支座的工况，这种一体折弯成型的钣金件刚好能适配这类需求，不需要额外做拼接焊接，成型后没有多余的突出焊缝，安装后不会剐蹭周边的线束或者操作人员的手部。

　　中部预留的缺口卡槽是整个构件的核心功能区，卡槽的宽度尺寸经过匹配设计，刚好可以卡入对应直径的线束固定座、小型传感器的安装卡扣或者薄型护板的翻边，安装时不需要额外拧紧紧固件，只需要将待固定的零件对准卡槽推入即可完成卡接，大幅提升现场装配的效率，在批量组装设备时能减少不少紧固件的使用成本与装配工时。做这类钣金件的三维建模时，需要提前核算每道折弯的折弯扣除值，不同厚度的冷轧板折弯半径不同，对应的扣除量也有差异，如果折弯参数设置错误，成型后的卡槽宽度、安装孔的位置都会出现偏差，最终导致零件无法顺利卡入安装基面，或者安装孔位和基面的预留孔对不齐。

　　构件两端向外延伸的折边做了圆弧过渡处理，没有尖锐的直角切口，一方面是避免钣金下料后的锋利切口割伤装配人员，另一方面也能减少折边位置的应力集中，在构件承受挂载重量时不会从折边根部出现开裂。从安装边界来看，这类构件的整体厚度通常在1mm到2mm之间，适配卡接的型材壁厚不超过2.5mm，安装孔的中心距根据实际挂载的载荷调整，单孔的静载荷承载能力不超过5kg，适合挂载轻型的线束、传感器标签、小型护板这类重量不大的附件，如果需要挂载更重的零件，则需要加大板材厚度，同时在折边位置增加压筋提升结构刚度。

　　实际应用中，这类钣金卡扣件经常替代传统的螺丝固定支架，在需要经常拆装维护的设备位置使用，比如设备的侧部检修门内侧的线束固定，不需要拆开整段线槽就可以临时固定新增的传感器线束，维护完成后也可以快速拆除调整位置，不会在设备型材上留下多余的螺丝孔。建模过程中还要注意折弯方向的一致性，所有折边的折弯方向都要适配安装时的操作空间，避免出现折边朝向设备内部、导致安装工具无法伸入拧紧螺丝的问题，中部卡槽的导入位置做了微小的斜角导向，安装时不需要精准对准，稍微倾斜推入就可以顺利卡入基面，降低现场装配的对位难度。这类构件的表面处理通常采用喷塑或者镀锌处理，适配车间内的常规使用环境，不会因为潮湿空气出现锈蚀，在一些有防腐蚀要求的场景下，也可以采用不锈钢板材加工，不需要额外做表面处理就能满足使用要求。
