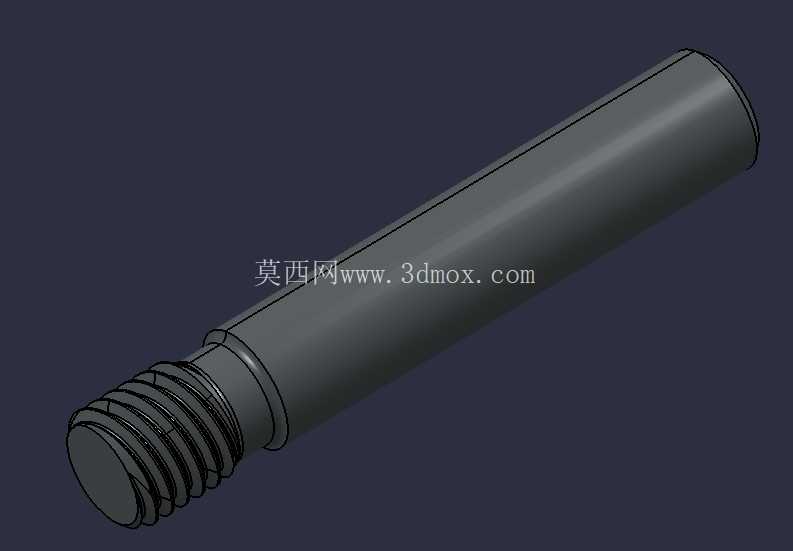

可参数化调整的外螺纹连接销轴结构

在各类工装夹具、液压阀组集成块、小型传动模组的装配环节，这类带外螺纹段的销轴类零件是使用频率极高的连接件，既可以承担径向的剪切载荷，也能通过端部螺纹配合锁紧螺母实现轴向位置的固定，避免销轴在设备运行过程中因为振动出现窜动甚至脱出的问题。很多现场装配的场景里，不同安装位置的销轴需要适配不同的螺纹旋向、螺纹起始相位、末端收尾形式，以往每次调整参数都要重新绘制螺旋线、切除扫描路径，重复建模的工作量很大，也容易因为收尾处的几何处理不当导致3D打印或者数控加工时出现刀路异常。

这个参数化螺纹结构的设计逻辑，是把螺纹偏移量、起始点角度、旋向切换、末端退刀形式都做成了可驱动的参数变量，不需要每次重新绘制基础草图，只需要在参数表中修改对应数值，就能直接生成符合要求的螺纹段几何特征。光杆段的直径和长度也可以根据安装孔的配合公差调整，比如间隙配合的场景可以把光杆直径公差设为h7，过渡配合的场景调整为m6，不需要反复修改草图的尺寸约束。螺纹段的长度可以根据锁紧螺母的厚度、防松垫圈的叠加厚度灵活调整，避免出现螺纹啮合长度不足导致的锁紧失效，或者螺纹过长超出安装空间干涉其他零部件的问题。

从实际安装边界来看，光杆部分和安装座的通孔配合时，要注意轴肩位置的过渡圆角不能过大，否则会导致销轴无法完全贴紧安装面，轴肩处的退刀槽宽度也要适配安装座的壁厚，避免装配时出现卡滞。螺纹末端的收尾结构，不管是跳动退刀还是底切收尾，都要考虑加工时的刀具退刀空间，底切结构的深度要略大于螺纹牙型高度，保证螺母可以拧到轴肩位置不会被残留的螺纹牙顶住。右旋螺纹是常规场景下的通用选择，部分有反向旋转防松需求的位置，可以直接切换参数生成左旋螺纹，不需要重新建模。

在设备实际运行过程中，这类销轴的受力点主要集中在光杆和螺纹段衔接的轴肩位置，建模时特意在衔接处做了圆弧过渡，减少应力集中，避免长期受交变载荷时出现断裂风险。参数化的结构也方便在做有限元受力分析时，快速调整不同的直径、长度参数，对比不同尺寸下的应力分布情况，找到最适合当前载荷场景的尺寸组合，不用每次重复建模划分网格。对于做设备改型的工程师来说，这类参数化模型可以直接调用，只需要输入对应安装位置的尺寸参数，就能快速生成符合要求的零件模型，大幅缩短改型设计的周期，也能避免手动建模时容易出现的螺纹牙型错误、收尾结构不规范等问题，保证导出的工程图和加工模型完全匹配，减少车间加工时的沟通成本。
