适配伺服系统的GoPro相机安装固定框架

在户外移动拍摄、工业设备巡检远程监控、运动场景跟拍这类需要将运动相机搭载在可控运动机构上的场景中，相机的安装固定结构直接决定了拍摄稳定性与机构运行的可靠性，这款适配GoPro4的安装框架，正是针对伺服驱动的远程控制搭载场景做的结构设计。从实际使用场景来看，这类框架常被用在小型云台、巡检机器人的相机搭载位、户外自动跟拍装置上，需要同时兼顾相机的拆装便捷性、安装后的定位精度，以及伺服机构运行过程中的抗振性能，避免相机在机构往复运动、角度调整过程中出现松动偏移，影响拍摄画面质量甚至出现相机脱落的问题。

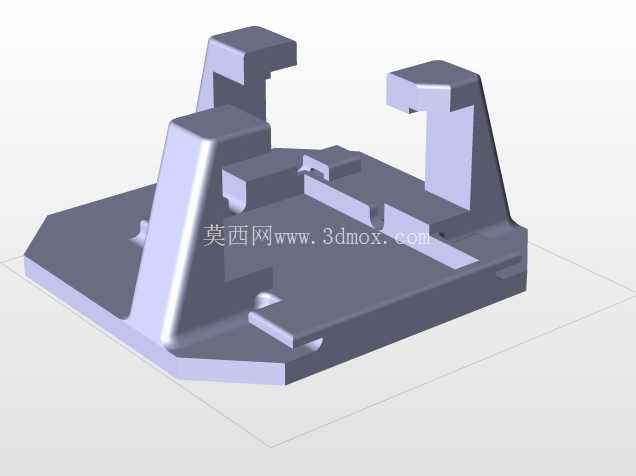

设计过程中首先考虑的是相机的容纳边界，框架内部的型腔完全贴合GoPro4的机身外形，预留的间隙控制在0.2mm以内，既可以保证相机能够顺利卡入，又不会因为间隙过大导致相机在框架内出现窜动。框架两侧的支撑立板做了加厚处理，立板顶部的卡扣结构直接对应相机机身的固定卡槽，不需要额外的绑带或者紧固件，按压即可完成相机的装入，向上拨动卡扣就能快速取出相机，满足户外作业、巡检过程中快速取放相机导出数据、更换电池的需求。底部的安装基板是整个框架的承载基础，基板上预留的安装孔位完全匹配常用微型伺服舵机的输出法兰尺寸，孔位的位置度公差控制在0.1mm以内，保证框架安装到伺服输出端后，相机的镜头光轴与伺服的转动中心重合，避免伺服转动调整拍摄角度时出现画面偏移、转动卡顿的问题。

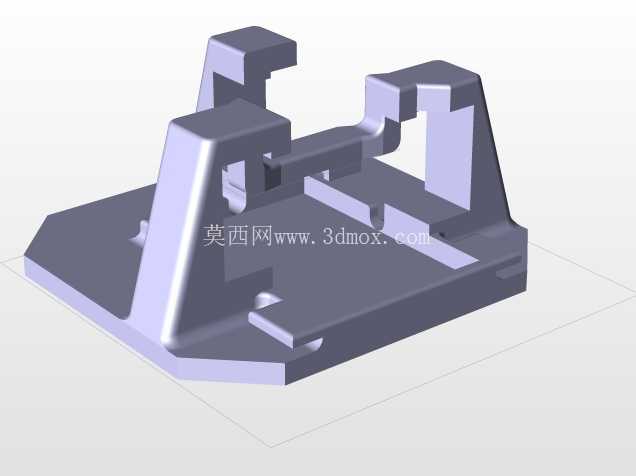

结构受力层面，两侧的支撑立板与底部基板之间做了圆弧过渡的加强筋设计，筋板的厚度根据受力仿真结果设置为3mm，既可以减轻框架整体重量，降低伺服转动时的负载惯量，又能保证在伺服快速启停、加速度达到2g的工况下，支撑立板不会出现形变，保证相机安装位置的稳定性。框架中间的横向连接梁在保证结构刚性的同时，特意避开了相机的镜头区域与机身的按键、接口位置，不会遮挡镜头拍摄视野，也不会影响相机按键操作、数据线插拔以及电池更换。基板的底部做了沉台设计，安装时伺服输出端的法兰可以嵌入沉台内，既可以降低整个搭载结构的整体高度，缩小安装所需的空间，又能增大框架与伺服法兰的接触面积，提升连接的可靠性，避免长期转动过程中连接螺丝出现松动。

从安装边界来看，整个框架的最大外轮廓尺寸控制在长65mm、宽45mm、高38mm的范围内，不会占用过多的安装空间，适合搭载在小型巡检机器人、微型云台这类空间紧凑的设备上。框架的所有边角都做了R2的圆角处理，避免安装调试过程中尖锐边角划伤操作人员或者刮蹭设备线路。针对户外使用的场景，框架的结构设计没有冗余的积灰槽，表面平整，雨天或者粉尘环境下使用后可以直接擦拭清理，不会出现积水、积尘难以清理的问题。在伺服系统适配方面，框架的重心经过配平设计，安装到伺服输出端后整体重心落在伺服的转动轴线上，伺服转动时不会出现偏载，有效降低伺服的负载损耗，延长伺服的使用寿命，同时也能提升角度调整的精度，保证远程控制拍摄角度时的响应速度与定位准确性。
