镂空编织结构花篮式曲面造型设计

　　这类带连续编织镂空纹理的花篮式曲面构件，常作为文创展示道具、工业设计展陈样件、特种流体整流内芯使用，在展陈场景中可承托轻量化展品，依托通透的编织结构弱化实体遮挡，让展品获得360度无死角的展示视角；在流体管路场景中，这类渐变收放的镂空结构可对通过的气流、液流做分层梳理，降低紊流产生的概率，减少管路内的流阻损耗。设计这类结构时，首先要确定整体的轮廓边界，上下两端的口径差、中部收腰的曲率半径需要匹配实际安装空间，若作为展陈摆件，整体高度控制在200-350mm区间时，视觉比例最为协调，底部安装面预留3-5mm的平整贴合边，可直接放置在展台平面无需额外固定；若作为流体整流内芯，需要根据管路内径调整外轮廓尺寸，保证外壁与管路内壁的配合间隙控制在0.2mm以内，避免流体从间隙处窜流影响整流效果。

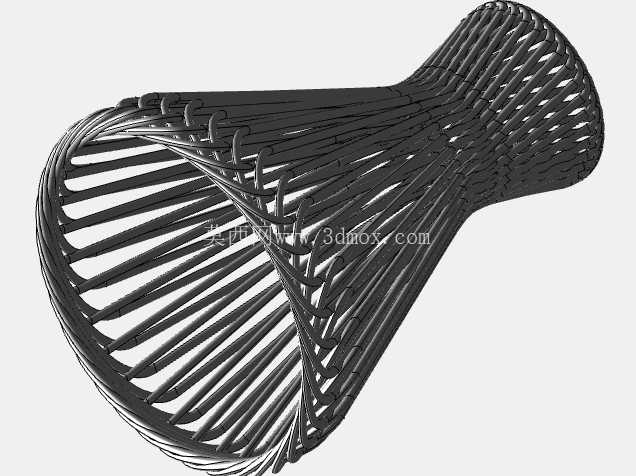

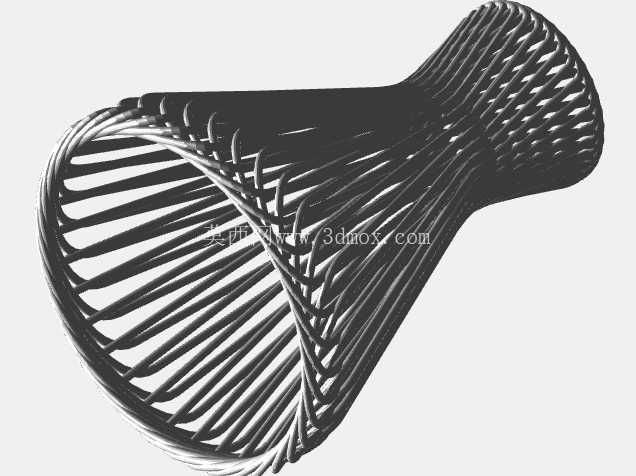

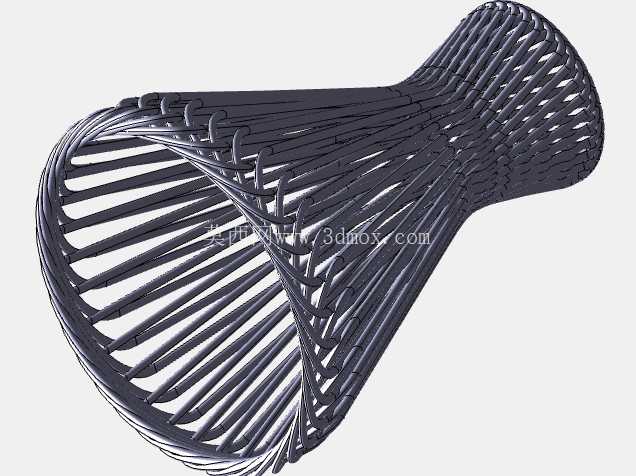

　　建模过程中需要先搭建整体的骨架线，沿着回转母线方向拆分出等角度分布的单组编织单元，每一组单元的扭转角度需要沿着轴向渐变，从底部的竖直状态逐步过渡到上口的外扩倾斜状态，相邻单元的交错位置要做0.5mm的圆角过渡，避免应力集中，同时也能让3D打印或者机加工过程中减少尖角断刀的风险。实体建模阶段要注意壁厚的均匀性，整个编织肋条的壁厚保持在2-3mm区间，过薄会导致结构强度不足，承托物品时容易出现形变，过厚则会让镂空通透感下降，同时增加不必要的材料消耗。曲面构建时要保证每一条肋条的G2连续，避免出现曲面褶皱，否则加工出来的成品表面会有明显的棱线，影响外观质感。

　　这类结构的安装边界需要重点考量，底部的支撑边如果是用于展陈，可做隐藏式的磁吸安装位，在支撑边内部嵌入直径5mm的钕磁铁，可直接吸附在金属展台上，不会破坏展台表面；如果是工业管路内使用，需要在上下两端的连接位置做定位止口，止口深度控制在2mm，安装时可快速卡入管路的定位槽内，不需要额外的紧固件，后期维护拆卸也更方便。实际生产验证中，这类渐变扭转的镂空结构如果采用3D打印工艺，需要调整打印角度，让编织肋条的走向尽量与打印层厚方向形成45度夹角，减少支撑材料的使用，同时提升肋条的层间结合强度；如果采用五轴铣削加工，需要提前规划刀路，在交错编织的位置采用顺铣工艺，避免刀具在镂空位置弹刀导致表面粗糙度不达标。

　　结构受力层面，需要对承托位置做有限元校核，当顶部承托5kg以内的展品时，最大形变位置出现在中部收腰处，形变量控制在0.1mm以内即可满足使用要求，不需要额外增加加强筋，避免破坏整体的通透视觉效果。表面处理方面，展陈用途的构件可做阳极氧化或者喷砂处理，根据展示场景搭配不同的表面质感，工业用途的构件则需要做钝化处理，提升抗腐蚀能力，适配不同流体介质的使用环境。
