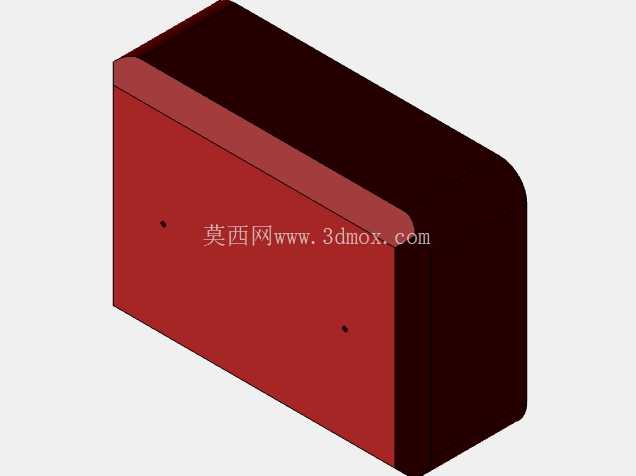

单缸垂直摆动发动机安装固定板结构

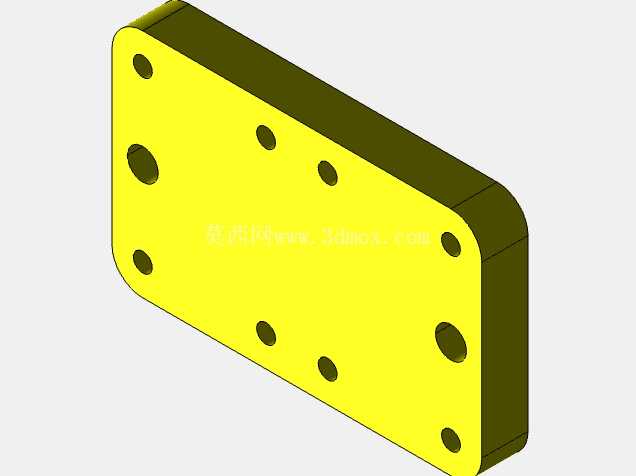

这款零件是单缸垂直摆动发动机的核心安装固定板，在小型内燃动力单元的装配体系中承担着多重关键作用，日常多应用于小型航模动力、便携发电设备、微型教学演示动力装置这类对空间占用要求严苛的场景中。从实际装配逻辑来看，这块板首先是发动机缸体与外部安装基座的连接载体，板体上分布的多组安装孔位，分别对应不同的连接需求：其中大直径通孔用于贯穿缸体紧固螺栓，直接承担缸体工作时产生的振动载荷传递，小直径孔位则用于附属管路、密封件的定位固定，所有孔位的位置度公差在设计时都严格控制在0.02mm范围内，避免装配后出现应力集中导致的板体变形或者密封失效问题。

设计阶段首先考虑的是发动机工作时的热负荷影响，单缸垂直摆动发动机在运行过程中，缸体侧会持续传递热量到安装板上，因此板体的厚度选择经过了多轮仿真验证，既不会因为过薄导致受热后翘曲变形，破坏安装面的平面度要求，也不会因为过厚增加不必要的整机重量，影响动力单元的功率重量比。板体的边角做了统一的圆角处理，并非单纯为了外观规整，更多是从实际装配和使用安全角度出发，避免锐边在装配过程中划伤操作人员，同时也能减少应力集中点，在发动机持续振动的工况下，避免边角位置出现疲劳裂纹。

从安装边界来看，这块板的外轮廓尺寸完全匹配单缸垂直摆动发动机的缸体端面尺寸，装配后板体不会超出缸体的外轮廓范围，不会额外占用动力单元的周边安装空间，对于需要将发动机嵌入紧凑舱体的应用场景来说，这种齐平式的安装板设计能够大幅降低舱体的设计难度，不需要额外为板体预留避让空间。板体的两个大平面都做了精铣加工，表面粗糙度控制在Ra1.6以内，其中与缸体贴合的一面需要配合密封垫片实现腔体密封，因此平面度要求更高，避免出现燃气或者润滑油的渗漏问题，另一面则与外部安装支架贴合，保证安装后的整机稳定性，减少运行过程中的共振幅度。

在功能特性上，这块板除了基础的连接固定作用外，还承担了部分散热辅助功能，平整的大平面能够在发动机运行时将缸体传递过来的热量快速散发到周边空气中，降低缸体连接位置的局部温度，避免密封垫片长期处于高温环境下过早老化失效。板体上的孔位排布采用非对称设计，是完全匹配缸体内部的油路、气道位置设计的，装配时具备唯一的安装朝向，能够避免现场装配时出现装反的问题，降低一线装配人员的操作失误率。

从结构设计思路来看，这款安装板没有多余的冗余结构，所有的结构特征都服务于实际装配和使用需求：板体边缘的厚度均匀，没有局部的厚薄突变，一方面是为了降低加工难度，采用常规的铣削设备就可以完成全部加工工序，不需要特殊的定制刀具，能够有效控制零件的加工成本；另一方面均匀的壁厚也能让零件在受热时的膨胀量保持一致，不会因为局部膨胀量差异导致装配应力累积。在三维建模过程中，所有孔位的位置都完全参照发动机缸体的实际安装点位进行1:1还原，每个孔的倒角深度、孔径公差都做了明确的参数标注，能够直接导出工程图用于生产加工，不需要后续再做额外的参数调整。对于从事小型动力单元设计的结构工程师来说，这款安装板的结构设计具备很强的参考性，尤其是在紧凑空间内的安装板布局、孔位排布、公差匹配方面，能够直接复用在同类型的小型发动机安装结构设计中，减少前期的方案验证周期。
