气动执行气缸装置三维结构设计

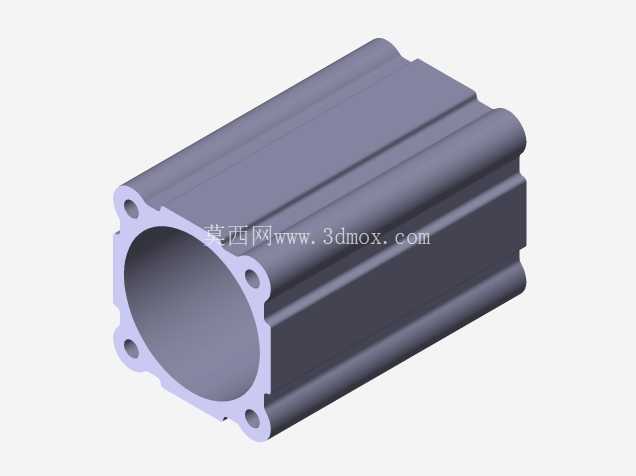

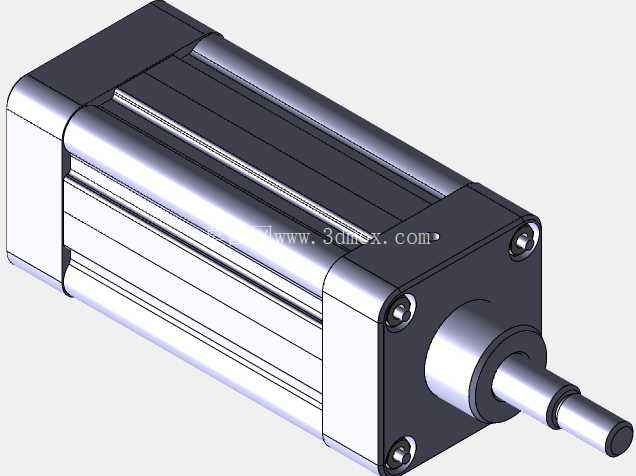

　　在自动化生产线、工装夹具、轻工包装、物料搬运等大量需要直线往复动作的工业场景里，气动执行装置是应用频次极高的动力输出部件，这类元件依靠压缩空气作为动力介质，相比液压驱动有着响应速度快、介质清洁无泄漏污染、管路布置简单、维护成本低的天然优势，在电子装配、小型工件压装、工位挡停、夹具夹紧等工位几乎是标配选型。本次拆解的这套气动装置，核心为标准双作用气缸结构，整体采用方形端盖配合矩形缸筒的布局，区别于传统圆形缸筒的设计，方形截面的缸体在安装时不需要额外加装防转附件，缸体本身的平面可以直接贴合安装基准面，侧面预留的安装孔位可以直接锁附在型材机架或者工装立板上，大幅减少了安装时的调整工作量，尤其适合在空间紧凑、安装面规整的自动化设备内部使用。从结构设计逻辑来看，这套装置的动力输出端采用伸出式活塞杆设计，杆端做了标准外螺纹加工，可以直接配套浮动接头、连接头、压头这类执行端配件，不需要二次加工杆端结构；两端端盖通过内六角螺栓与缸筒锁紧，端盖内部集成了进气缓冲结构，当活塞运行到行程端点时，缓冲柱塞会提前封堵排气通道，通过节流排气的方式降低活塞撞击端盖的冲击力，能够有效降低设备运行时的撞击噪音，同时延长气缸本身的密封件使用寿命，避免长期硬撞击导致的端盖变形、密封失效问题。

　　在安装边界方面，这套气动装置的整体轴向尺寸控制紧凑，缸体的宽度与高度尺寸保持一致，四个安装面的平面度公差控制在0.02mm以内，不管是水平安装作为直线推料的动力源，还是垂直安装作为下压夹紧的执行件，都能保证活塞杆的运行同轴度，不会出现别劲、卡滞的问题；进气口设置在缸体两端的侧面，采用标准内螺纹气嘴接口，可以直接匹配常规的气动快插接头，气路走线时可以顺着缸体侧面布置，不会额外占用活塞杆运行方向的空间，对于行程范围内有其他机构干涉的场景，这种侧置气口的设计能够有效规避管路剐蹭的风险。

　　从功能特性上看，双作用的结构设计可以通过换向阀控制压缩空气的进出方向，实现活塞杆伸出与缩回的双向动力输出，相比单作用弹簧复位的气缸，它的缩回动作同样有稳定的动力输出，既可以用来完成推出工件的动作，也可以在缩回时带动拉杆类结构完成拉紧、抬升的动作，适用场景更加宽泛。在实际选型应用时，这类方形缸体的气动装置可以直接根据工位需要的推拉力、行程长度匹配对应的缸径参数，缸体本身的硬质氧化处理表面具备不错的耐磨与抗腐蚀能力，在普通车间环境下不需要额外做防护处理，即使是有少量切削液飞溅的机加工工位，也能保证长期稳定运行。

　　设计过程中需要重点关注的是活塞密封件的沟槽尺寸公差，密封件的压缩量需要控制在合理区间，压缩量过大会导致活塞运行阻力过大，动作响应变慢，压缩量过小则会出现内泄漏问题，导致输出推力不足、保压能力下降；同时活塞杆表面的硬度与粗糙度也直接影响密封件的使用寿命，活塞杆表面做淬火加硬处理后抛光，能够大幅降低密封件的磨损速度，避免长期运行后出现活塞杆位置漏气的问题。另外这套装置的端盖位置预留了磁性开关安装槽，可以直接配套常规的磁性感应开关，不需要额外制作安装支架，就可以检测活塞的伸出与缩回位置，给设备控制系统提供到位信号，这也是目前自动化设备用气动元件的标准配置，能够省去额外加装机械行程开关的空间与接线工作量，在紧凑工位的设计里非常实用。
