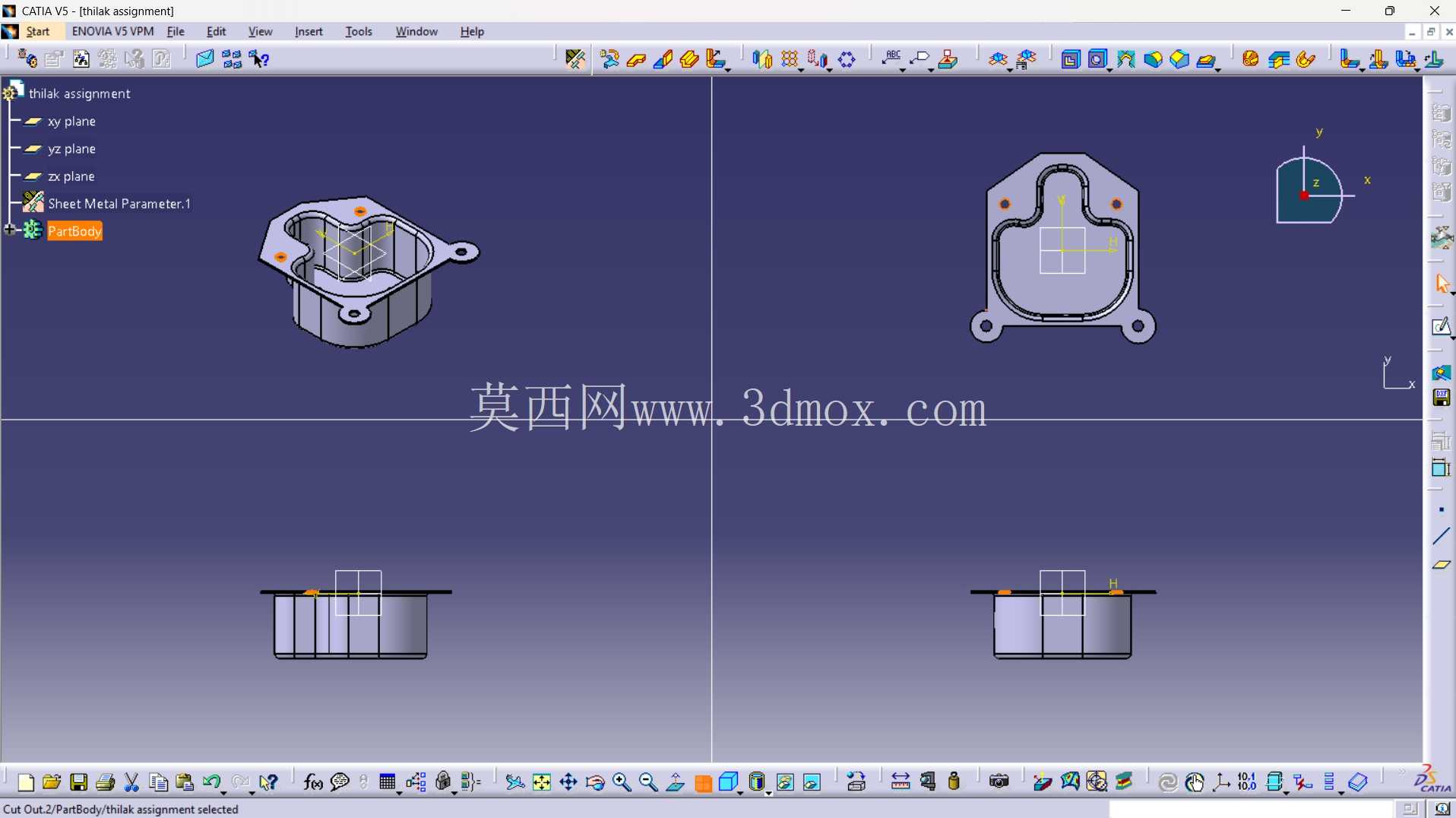

带安装法兰紧凑型钣金防护外壳结构

在汽车电子、工业传感类设备的结构设计环节，外壳作为内部核心元件的防护载体，往往需要在有限的安装空间内兼顾防护性能、装配便捷性与加工经济性，这款紧凑型钣金外壳正是针对这类小空间安装场景开发的结构方案。从实际落地的应用场景来看，这类壳体主要适配车载传感器、分布式工业控制模块这类需要直接固定在设备基体表面的小型电子或机械子系统，这类应用场景普遍留给防护结构的安装空间十分局促，同时要求外壳能够抵御日常运行中的粉尘、少量溅液侵入，还要避免装配过程中与周边其他零部件产生干涉。

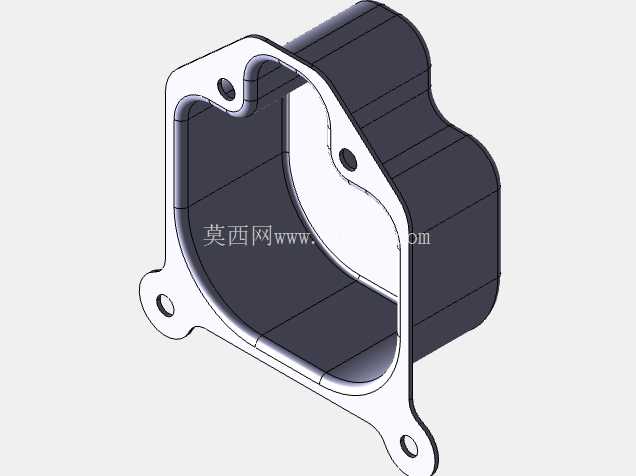

这款外壳的整体结构采用一体化钣金成型思路，主体腔体部分做了适配内部元件轮廓的异形设计，腔体内部为圆形内壁搭配波状承托底座，这种结构并非单纯为了造型，而是能够在不额外增加加强筋的前提下，提升壳体侧壁的抗形变能力，毕竟钣金件的壁厚均匀，单纯的直壁结构在受到侧向挤压时很容易出现凹陷变形，波状的底座结构相当于在腔体底部形成了连续的加强结构，同时圆形内壁能够更好地适配内部带圆柱轮廓的传感元件或控制板组件，减少内部多余的空置空间，真正实现紧凑化的设计目标。

安装端的结构设计充分考虑了现场装配的实际需求，壳体向外延伸出带预冲孔的一体式安装法兰，法兰上的安装孔位置经过反复校核，能够适配多数工业场景下的标准安装孔位，不需要现场二次打孔加工，法兰与腔体主体为一体化成型结构，不存在拼接缝隙，既提升了整体结构强度，也避免了拼接位置可能出现的积液、积尘问题。法兰与腔体衔接的位置做了均匀的圆角过渡，没有尖锐的棱角，一方面能够避免冲压加工过程中出现应力集中导致的开裂问题，另一方面也能防止装配操作人员被锐边划伤，同时圆角过渡结构也能让壳体在做表面处理时，涂层能够更均匀地附着在边角位置，提升整体的防腐性能。

从加工工艺适配性来看，这款壳体的所有切口、槽口都做了净边设计，没有多余的工艺余料，均匀的壁厚参数完全适配冲压或者深拉工艺的加工要求，不需要后续大量的机加工序去修整外形，能够有效降低批量生产时的加工成本。腔体侧壁预留的槽口结构，是专门为内部组件的接线、通风散热设计的，槽口的位置避开了安装法兰的受力区域，不会因为开槽影响整体的安装强度，同时槽口的边缘同样做了卷边或者圆角处理，避免穿线时划伤线缆绝缘层。

在安装边界的设计上，这款壳体的最大外轮廓尺寸严格控制在小型传感元件的适配范围内，安装法兰的突出长度刚好满足螺栓固定的操作空间需求，不会过多占用基体表面的安装位置，腔体的深度尺寸根据内部常见的控制板、传感芯体的堆叠高度做了优化，既不会因为深度不足导致内部元件外露，也不会因为深度过大造成材料浪费、整体重量增加。实际装配时，只需要将内部元件固定在腔体的波状底座上，完成接线后搭配对应的端盖即可完成组件封装，整个装配流程不需要复杂的工装夹具，适合产线快速组装作业。

从长期运行的可靠性角度来看，这种一体化钣金结构的外壳相比拼接式的塑料外壳，拥有更好的抗冲击性能与耐温性能，在车载场景下能够适应发动机舱周边的温度波动，不会因为高温出现形变失效，在工业现场场景下也能抵御一般的外力碰撞，保护内部精密元件不受损坏。均匀的壁厚设计也让壳体的整体重量更轻，不会给安装基体带来额外的负重负担，符合当前装备轻量化的设计趋势。
