适配三星SDI十串18650电芯组的电池仓结构

在轻型电动两轮车、便携储能电源、小型工业巡检设备这类采用18650圆柱电芯做动力源的产品开发中，电芯固定结构的合理性直接决定整组电池的循环寿命与抗振可靠性，这款适配10S配置三星SDI锂离子电芯的电池盒，正是针对小串数圆柱电芯组的成组需求做的结构设计。从实际应用场景来看，10S1P的18650电芯组标称电压为36V，刚好匹配多数轻型电动滑板车、便携户外电源、小型AGV导引车的供电需求，这类设备的使用场景往往伴随频繁移动、路面颠簸、环境温变等工况，电芯如果没有可靠的限位固定，很容易在长期振动下出现电芯移位、极耳拉扯断裂、绝缘层磨损短路等问题，这款电池盒的核心作用就是为整组20颗18650电芯提供精准的定位约束，同时为后续的镍带焊接、BMS安装预留足够的操作空间。

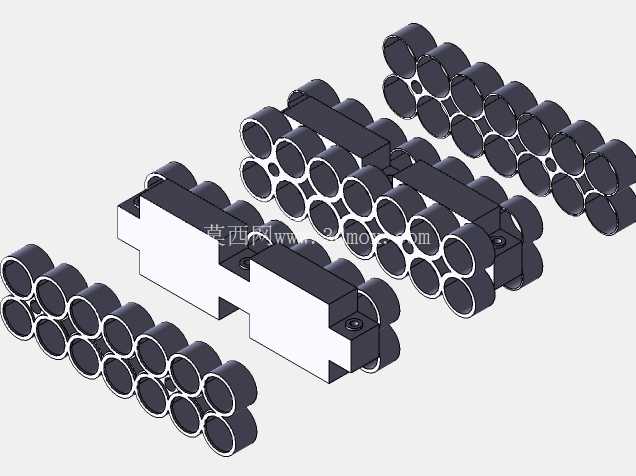

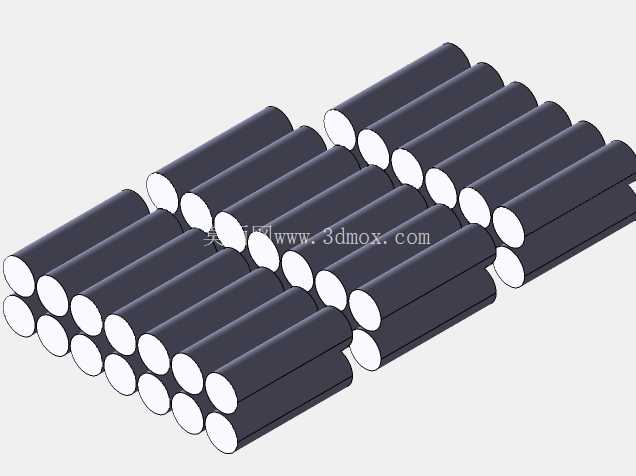

从结构设计思路来看，这款电池盒采用了错排的电芯排布方式，相较于整齐对齐的矩阵排布，错排能够在相同的容纳空间内压缩整体结构的宽度尺寸，更适配多数小型电动设备内部狭长的安装空间。每个电芯位都做了和18650电芯外径匹配的半圆弧限位槽，槽体深度覆盖电芯柱面1/3以上的接触面积，既能够保证电芯装入后不会出现径向窜动，又不会因为包裹面积过大影响电芯的散热效率——毕竟18650电芯在大电流充放电过程中柱面会产生一定热量，过多的结构包裹会阻碍热量自然散逸，长期积热会加速电芯容量衰减。相邻电芯的限位槽之间做了均匀的间隔筋，筋条厚度控制在1.2mm，既能够保证相邻电芯之间保留足够的安全绝缘间隙，避免电芯外皮磨损后出现极间短路，又不会过度占用结构空间，提升整体空间利用率。

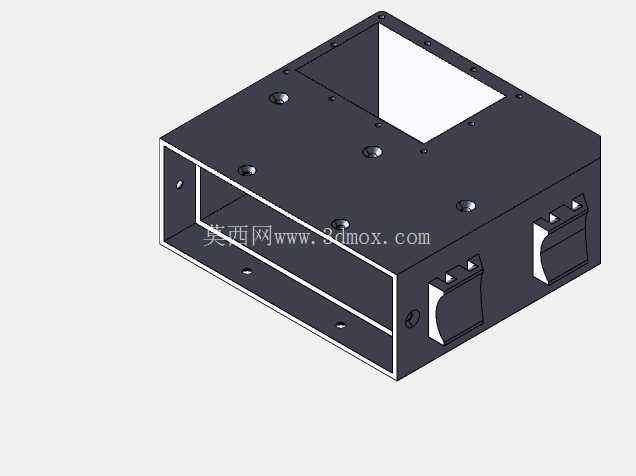

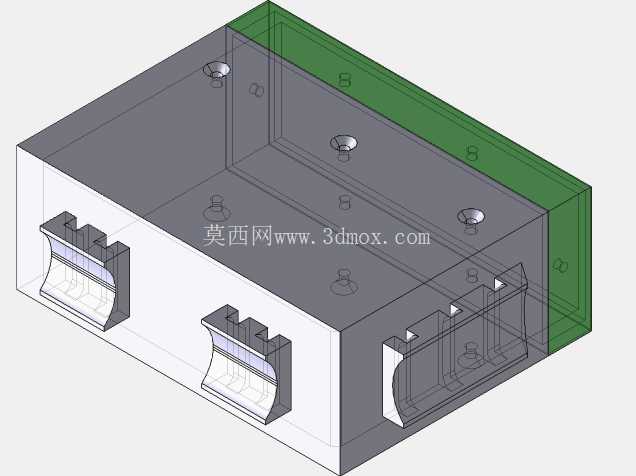

从安装边界来看，这款电池盒的整体外形完全围绕20颗18650电芯错排后的外轮廓做包络设计，没有多余的外凸结构，所有边角都做了R2的圆角过渡，避免安装过程中尖锐边角划伤设备内部的线束或者绝缘层。电池盒的两端预留了镍带走线的避让空间，电芯装入后，两端的极柱端面刚好和电池盒的端面齐平，焊接镍带的时候不需要额外调整电芯位置，能够大幅提升批量组装时的焊接效率，同时也能避免镍带因为过度弯折出现断裂隐患。盒体的侧壁厚度均匀，采用等壁厚设计，在注塑成型的时候能够避免出现缩痕、缺料等成型缺陷，适合批量开模生产。

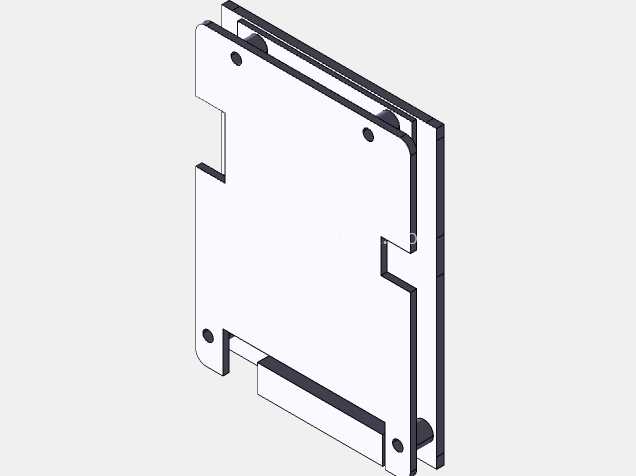

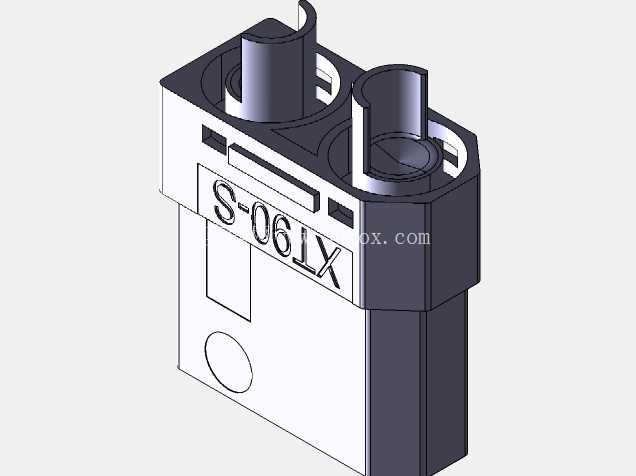

在功能特性上，这款电池盒没有设计多余的卡扣或者复杂的锁止结构，而是依靠电芯和限位槽之间的适度过盈配合实现电芯的预固定，电芯装入后不需要额外的点胶固定就能保持位置稳定，后续如果需要更换单颗故障电芯，只需要用工具轻轻顶出即可，维护便利性远高于全灌胶或者全封闭的电池固定结构。盒体底部做了均匀分布的浅凹槽，一方面能够减少盒体和安装基面的接触面积，降低装配面平面度要求带来的安装应力，另一方面也能在底部形成微小的空气流通层，帮助电芯底部散出工作热量。考虑到10S电芯组需要配套对应的BMS保护板，电池盒的端部预留了足够的平面空间用来固定保护板，保护板的接线端可以直接对准电芯极柱的镍带焊接位，减少线束长度，降低线路压降。

从实际工程验证的角度来看，这种结构的电池盒在10g加速度的随机振动测试中，电芯不会出现移位，极耳位置的拉扯应力远低于材料屈服强度，能够满足多数移动类用电设备的抗振要求。错排的结构设计让整组电芯的重心更靠近电池盒的几何中心，安装到设备内部后不会因为重心偏移影响设备的整体平衡。相较于采用环氧板雕刻拼接的电池固定支架，这种一体化的电池盒结构装配效率更高，绝缘一致性更好，不会出现拼接缝隙过大导致的电芯松动问题，同时材料本身的绝缘性能能够满足电气安全规范的要求，不需要额外在电芯和支架之间增加绝缘垫片，减少装配工序的同时也降低了整体物料成本。在适配不同设备的安装需求时，只需要在电池盒的外侧预留的安装位上增加对应的固定耳，就可以适配不同的安装孔位，不需要修改核心的电芯限位结构，具备不错的结构通用性。
