多协议快充移动电源PCBA模块结构设计

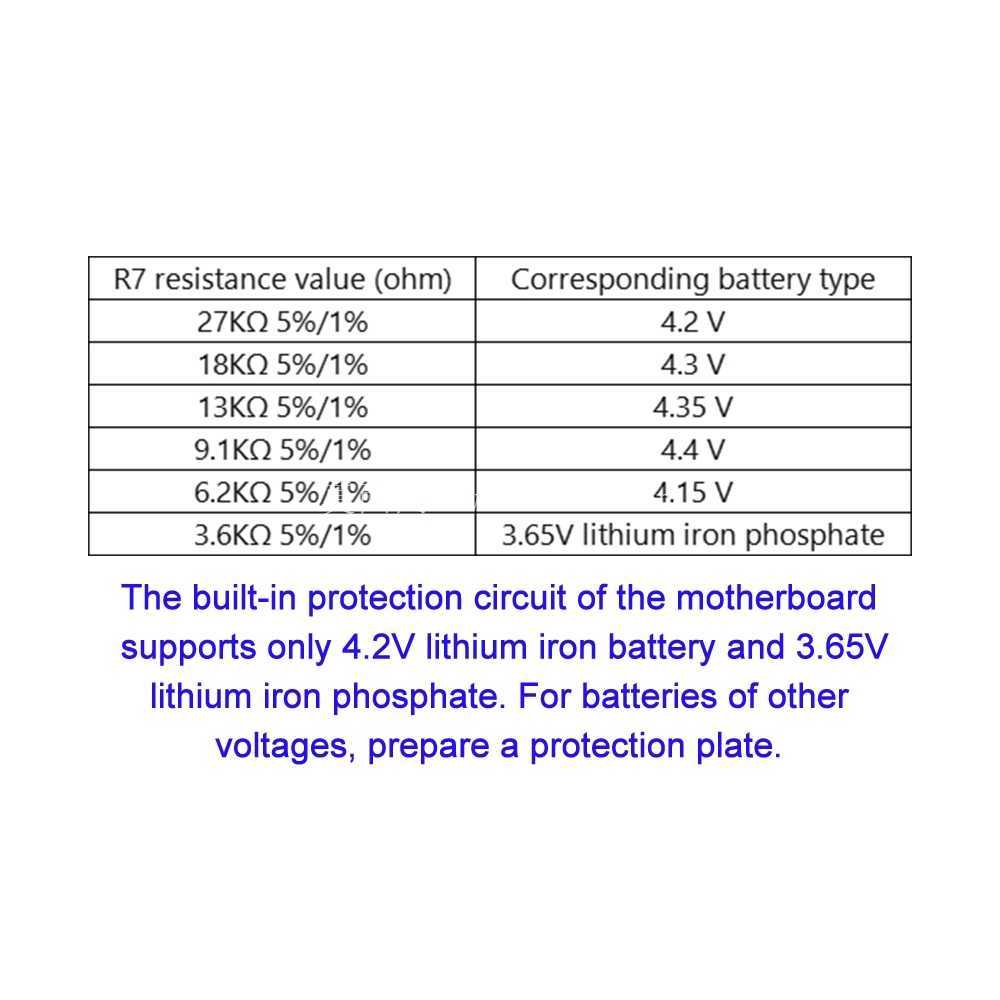

在便携储能与消费电子供电领域，多协议快充移动电源的核心PCBA模块是决定产品充电兼容性、功率输出能力与使用安全性的关键载体，本次呈现的结构设计围绕100W级双向快充场景展开，覆盖QC4.0、QC3.0、PD等主流快充协议，同时搭载LED状态指示、双USB输出、Micro与Type-C双输入接口，适配18650电芯组的充放电管理与温度保护逻辑。从实际应用场景来看，这类模块主要面向大容量户外移动电源、多设备桌面充电站、DIY改装储能电源等场景，需要同时满足手机、笔记本电脑、平板、数码配件等不同功率等级设备的供电需求，在结构设计上必须兼顾接口布局合理性、元器件散热空间、安装固定便利性与电气安全间隙要求。

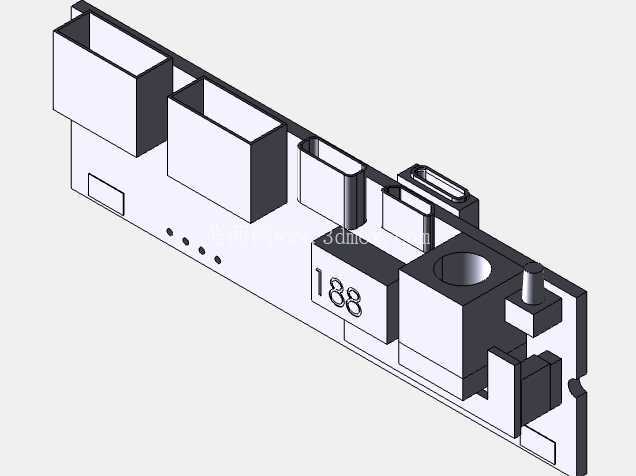

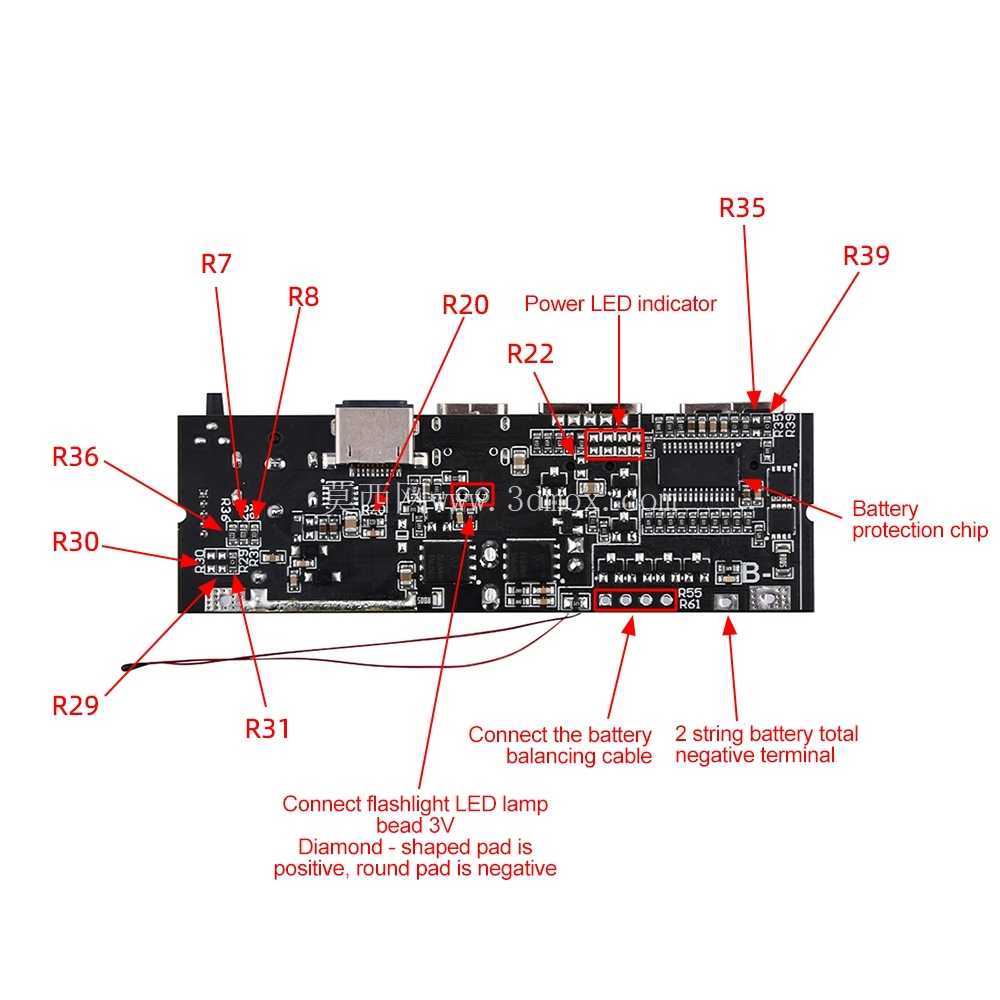

设计过程中首先参考了成熟开源快充板的布局逻辑，但针对实际量产装配的尺寸偏差问题，对所有元器件的安装位、接口伸出高度、板边固定孔位进行了重新建模校准，避免因公模PCB的尺寸公差导致外壳装配时出现接口错位、元器件顶壳的问题。板载接口排布沿长边依次设置USB-A输出接口、Micro输入接口、Type-C双向快充接口，接口的伸出高度统一匹配常规移动电源外壳的壁厚预留尺寸，Type-C接口采用沉板设计降低整体装配高度，减少外壳需要预留的凸起空间。板上预留的LED指示灯开孔位沿板边等距排布，对应不同电量档位与快充状态的显示需求，指示灯的导光路径预留了足够的遮光槽空间，避免相邻灯位出现串光问题。

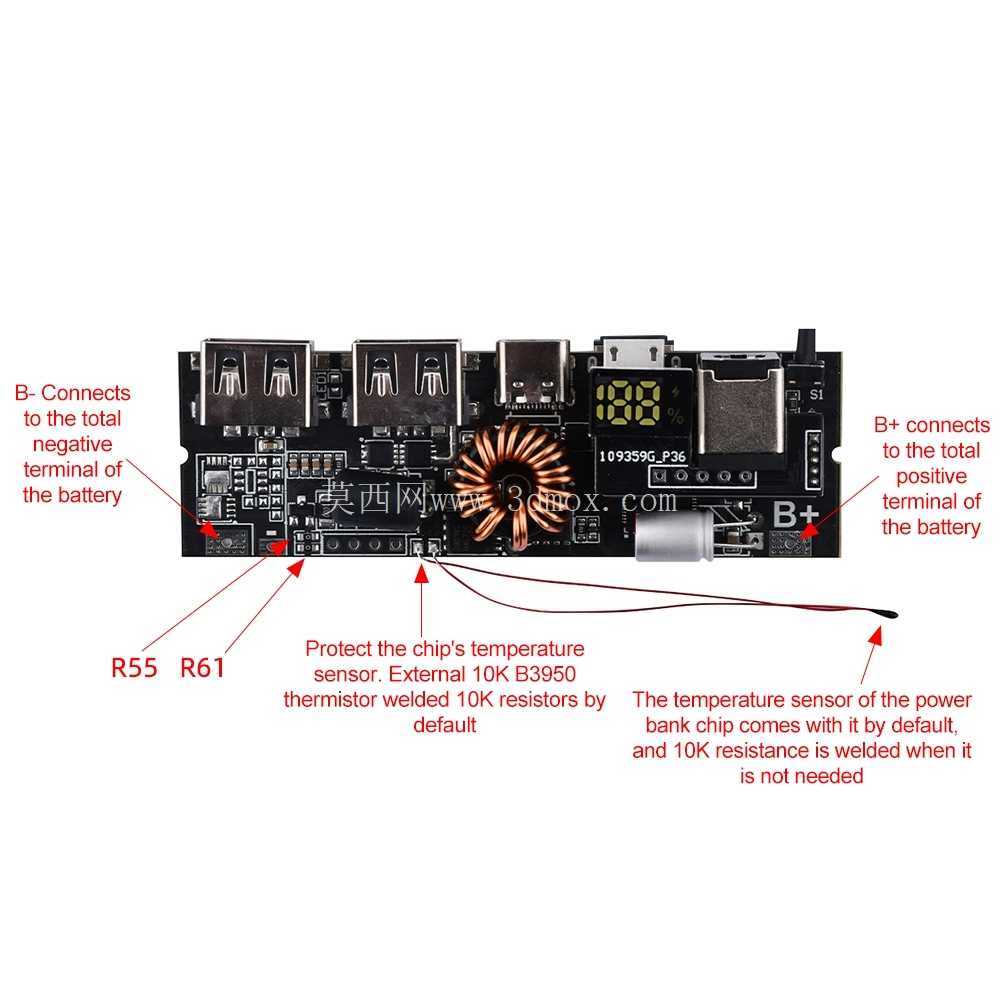

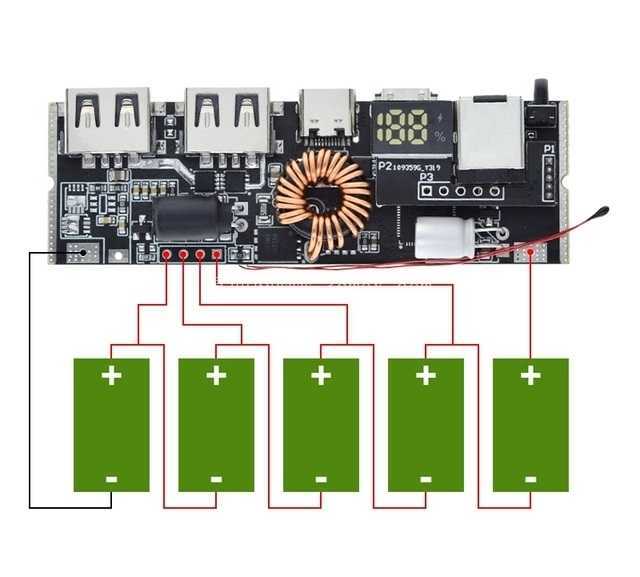

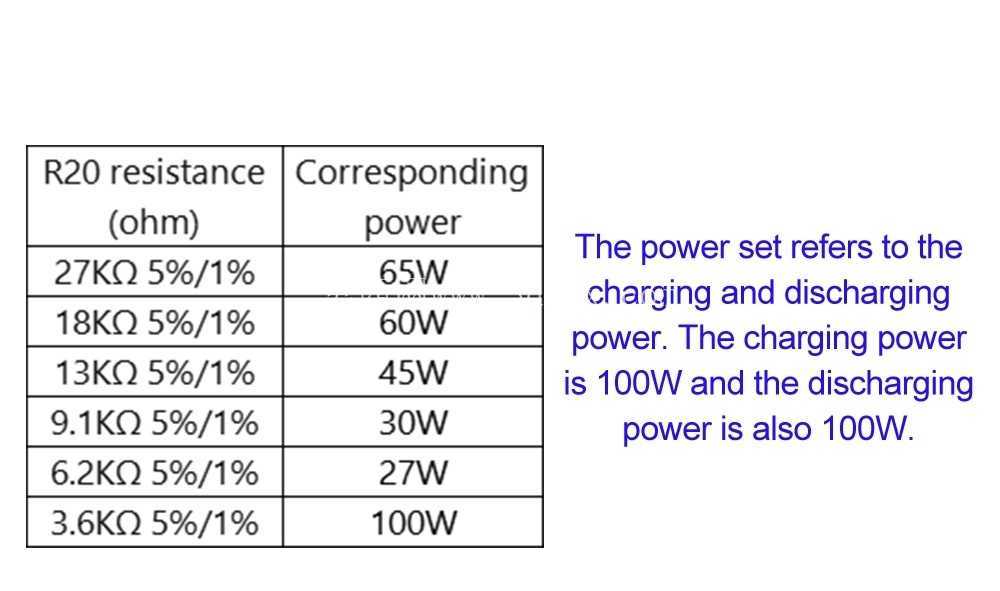

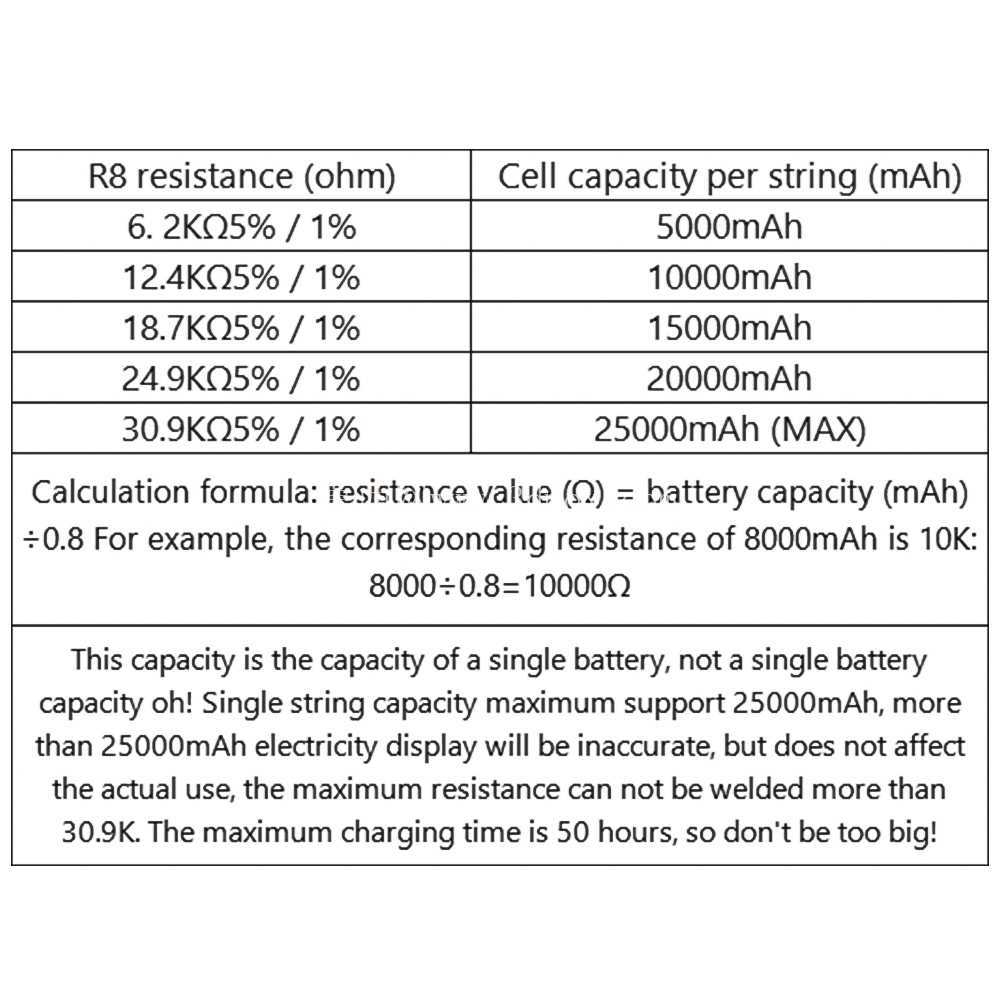

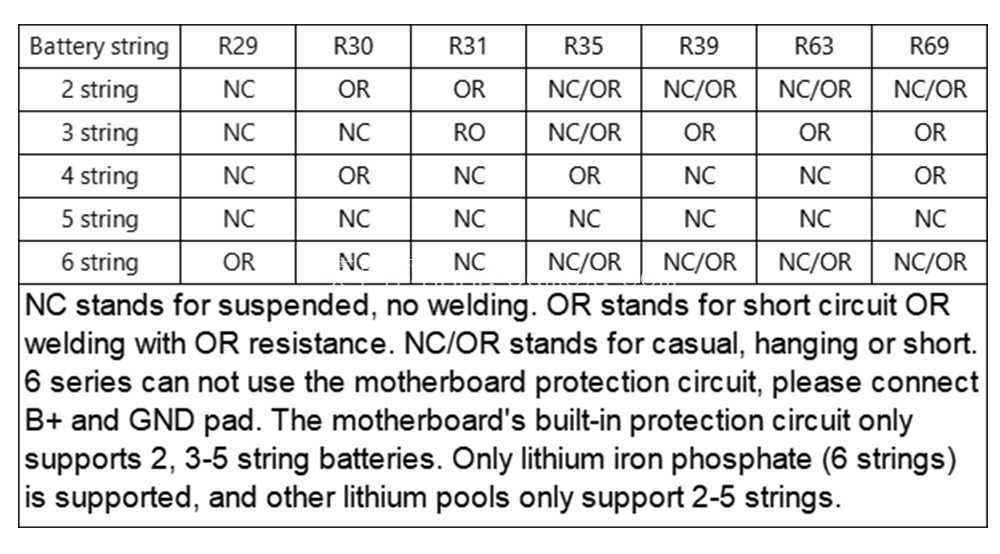

核心功率元器件的布局集中在板体中部区域，预留了足够的铺铜散热面积，对应100W功率输出时的发热需求，温度保护采样元件紧贴功率电感与MOS管安装位，能够精准采集核心发热区域的温度变化，触发过温保护时及时降低输出功率，避免高温引发的安全隐患。18650电芯的焊接焊盘位置设置在板体一端，焊盘尺寸预留了足够的上锡空间，适配不同线径的镍片焊接需求，同时焊盘与相邻接口之间预留了2mm以上的电气安全间隙，避免焊接时锡渣飞溅引发的短路问题。板体上的固定孔位采用对角排布设计，孔位周边预留了3mm的禁布区，避免螺丝锁紧时压伤板上走线或元器件，孔位直径适配M2规格的自攻螺丝，匹配常见塑料外壳的固定柱尺寸。

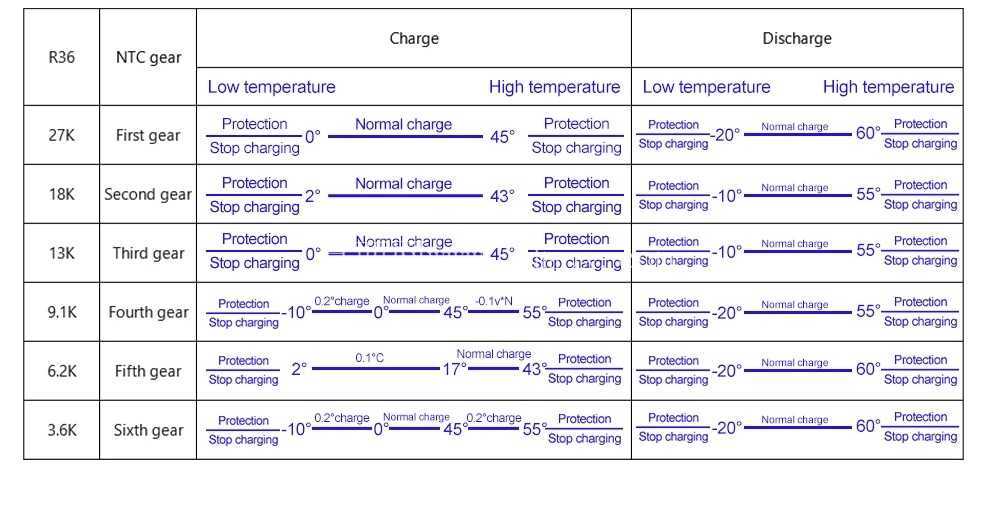

安装边界方面，板体整体采用长条形窄版设计，宽度控制在常规移动电源外壳的内部容纳尺寸范围内，板上最高元器件为功率电感与电解电容，高度统一控制在10mm以内，适配厚度12mm以上的外壳装配需求，所有元器件的布局均避开了外壳的加强筋、卡扣位等结构，不需要额外对元器件进行剪脚或打磨处理即可完成装配。接口的插拔方向与板体平面平行，插拔力的受力方向对应板上固定孔位的支撑方向，长期插拔使用时不会出现板体变形、接口开焊的问题。针对不同外壳的走线需求，板上还预留了温度保护探头的扩展焊盘，可以外接NTC探头贴附在电芯表面，实现电芯温度的实时监测，进一步提升充放电过程的安全性。

从结构适配性来看，该模块既可以直接用于公模移动电源的成品装配，也可以作为DIY储能项目的核心充放电板使用，板上所有元器件的封装尺寸均按照实际量产物料的最大公差进行建模，替换不同品牌的同规格元器件时不需要调整结构即可完成装配，双USB输出的间距预留了足够的空间，同时插入两个大尺寸充电头时不会出现互相干涉的问题。Type-C接口的固定脚采用插板设计，能够承受更大的插拔力，适配高频次使用的场景需求，板边的工艺边预留宽度满足SMT贴片加工的传送要求，不需要额外添加工艺边即可直接投入量产。
