带轴锥齿轮传动组件结构设计

　　在各类需要交错轴动力传递的机械传动场景中，这类带轴锥齿轮组件是核心的动力转接零件，常见于机床进给箱、汽车差速器、农业机械传动箱、工业减速机的动力输入端，承担着改变动力传递方向、匹配转速与扭矩输出的关键作用。不同于独立安装的盘形锥齿轮，该组件将锥齿轮与传动轴整合为一体结构，省去了齿轮与轴之间的键连接、过盈配合装配环节，从结构根源上消除了配合间隙带来的传动回差，在需要正反转频繁切换、传动精度要求较高的场合，这种一体式结构能有效降低传动冲击，提升整套传动系统的响应速度。

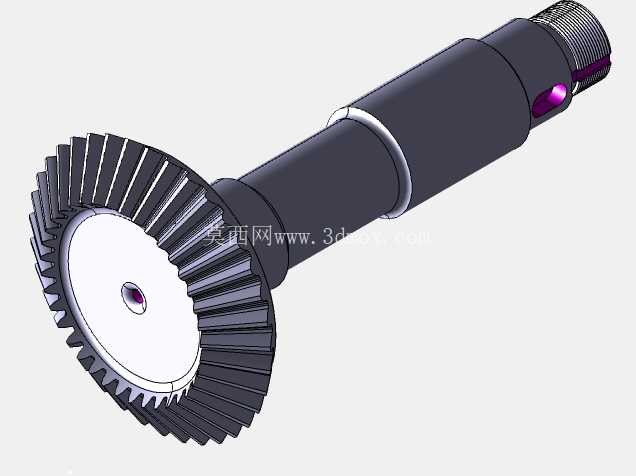

　　从结构设计逻辑来看，轴段部分做了阶梯式变径处理，不同直径的轴段分别对应不同的功能需求：靠近锥齿轮的大直径轴段为轴承安装位，用于匹配深沟球轴承或圆锥滚子轴承的内圈尺寸，轴承位的轴肩高度严格按照轴承安装的标准规范设计，既能够为轴承内圈提供可靠的轴向定位，又不会因为轴肩过高影响轴承的拆卸维护；轴段中部的环形凹槽为密封圈安装槽，可适配骨架油封实现传动箱内部润滑油的密封，避免润滑油沿轴向外泄漏，同时阻挡外部粉尘、切削液等杂质进入轴承腔，延长轴承与齿轮的使用寿命；轴端的外螺纹段用于安装锁紧螺母，实现轴承内圈、轴上配套零件的轴向锁紧，螺纹尾部的径向小孔为开口销安装孔，配合止动垫圈可防止锁紧螺母在设备振动工况下出现松脱，保障长期运行的结构可靠性。

　　锥齿轮部分采用直齿锥齿轮齿形，齿向沿圆锥面母线方向分布，设计时齿顶圆锥面、齿根圆锥面与分度圆锥面保持共顶点，确保啮合过程中齿面接触线沿齿长方向均匀分布，避免出现偏载导致的局部齿面过度磨损。齿轮端面中心的定位小孔，可在零件加工时作为磨齿、齿部热处理后的形位公差检测基准，保证齿圈相对于轴段轴线的径向跳动、端面跳动满足传动精度要求。在安装边界方面，该组件的轴向安装尺寸以两轴承位的跨距为核心基准，设计时需匹配传动箱内部轴承座孔的中心距，锥齿轮的背锥面距近端轴承定位轴肩的尺寸，直接决定了一对啮合锥齿轮的安装距，安装距偏差过大会导致齿侧间隙过大或过小：间隙过大时传动回差明显，正反转切换时会产生明显的冲击噪音；间隙过小时齿面润滑条件变差，运行过程中容易出现齿面胶合、点蚀等失效问题。

　　轴端外螺纹的长度需满足锁紧螺母的拧紧行程要求，同时预留足够的止动垫圈安装空间，避免螺纹段过长与周边箱体结构发生运动干涉。实际选型应用时，需结合传动系统的额定输入扭矩、最高工作转速核算齿面接触强度与齿根弯曲强度，同时根据轴段的受力情况校核轴的挠度，确保在满负载工况下轴的最大变形量在允许范围内，避免因轴变形导致齿轮啮合偏载。这类一体式齿轮轴组件相比分体装配的齿轮与轴，结构更紧凑，装配工序更简单，在中小功率的交错轴传动场景中应用十分广泛，设计时还需考虑热处理工艺的可行性，齿部需做表面淬火处理提升齿面硬度与耐磨性，轴段的轴承安装位也需保证足够的表面硬度，避免轴承内圈跑圈造成轴颈磨损，非配合表面可做发黑处理提升防锈能力，适应不同工况下的使用需求。
