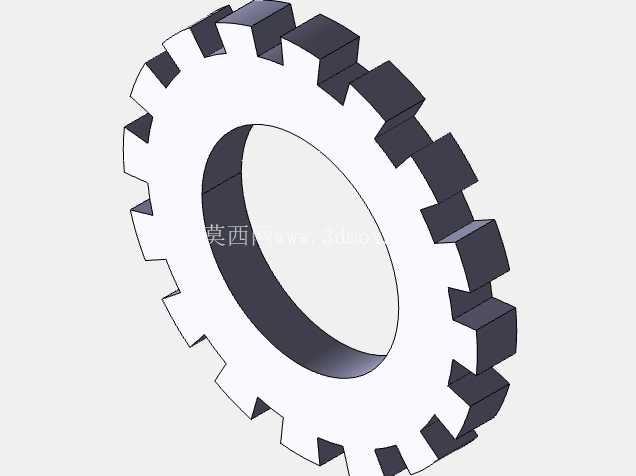

直齿端面传动齿轮结构设计

　　这类直齿端面齿轮常应用在中小载荷的定比传动场景中，常见于小型输送设备的动力传递单元、轻工机械的进给机构、手动工装的扭矩传递部位，区别于常规啮合的圆柱直齿轮，该齿轮的齿形沿端面轴向凸起，可与端面齿盘、对应齿形的配合件实现端面咬合传动，能在轴向空间紧凑的布局下传递扭矩，避免径向布置齿轮带来的空间占用问题。从实际使用场景来看，这类齿轮多适配需要频繁离合的端面传动工位，比如小型回转工作台的分度锁紧单元、手动调节机构的档位咬合部位，传动过程中齿面接触为面接触，相比点接触的传动结构，同等模数下能承受更大的瞬时冲击载荷，同时齿形沿轴向的凸起高度决定了咬合时的啮合深度，设计时需要根据传递的额定扭矩核算齿根的剪切强度，避免过载时出现齿根断裂的情况。

　　设计思路上，首先需要确定配合端的齿形参数，保证齿距、齿厚、齿高的公差配合在合理区间，齿侧预留0.02-0.05mm的间隙，避免装配后出现卡滞，同时齿顶位置做0.2mm左右的倒角处理，一方面方便啮合时的导入，另一方面去除加工后的锐边，避免装配过程中划伤操作人员。齿圈的内孔为安装基准面，内孔的尺寸公差需要根据配合的轴径选择H7级精度，内孔端面与齿形端面的垂直度公差控制在0.02mm以内，保证装配后齿面的接触面积不低于齿面总面积的70%，避免局部接触应力过大导致齿面过早磨损。

　　从安装边界来看，齿轮的外径尺寸决定了传动副的中心距适配范围，轴向的齿厚尺寸需要匹配安装位的轴向空间，安装时内孔与轴采用过渡配合，通过平键传递扭矩，齿侧的啮合间隙需要在装配时通过调整轴向垫片的厚度来保证，间隙过大会导致传动时出现冲击异响，间隙过小则会导致啮合卡滞、转动阻力过大，加速齿面磨损。实际工况下，这类齿轮的常用转速不高，一般在每分钟100转以内，适合低速重载或者手动调节的传动场景，齿面的粗糙度需要达到Ra1.6以下，降低啮合过程中的摩擦阻力，减少磨损量，延长零件的使用寿命。

　　建模过程中需要注意齿形的阵列精度，保证每个齿的齿距误差不超过0.01mm，避免啮合时出现齿距累积误差导致的转动卡顿，齿根位置做R0.3mm的圆角过渡，减少应力集中，提升齿根的抗疲劳强度，避免长期交变载荷下出现齿根裂纹。这类零件的加工多采用铣削成型，小批量生产时可以使用加工中心铣削齿形，大批量生产则可以开模铸造后再进行齿面精加工，铸造毛坯需要预留0.3-0.5mm的精加工余量，保证齿形的尺寸精度和表面粗糙度满足使用要求。在设备维护过程中，这类齿轮的啮合面需要定期涂抹润滑脂，减少齿面的干摩擦，尤其是在有粉尘的工况下，需要加装防尘罩，避免粉尘进入啮合面造成磨粒磨损，加速齿面的损耗。选型替换时，需要重点核对齿的数量、齿距、齿高、内孔直径以及安装孔位的尺寸，保证替换件与原有配合件的参数完全匹配，避免出现无法啮合或者啮合间隙异常的问题，同时要根据实际传递的扭矩选择合适的材料，常规工况下使用45号钢调质处理即可，有耐腐蚀要求的场景可以选择不锈钢材质，载荷较大的场景则可以选用合金钢进行渗碳淬火处理，提升齿面的硬度和耐磨性。
