弯型带孔铸造工装连接结构件

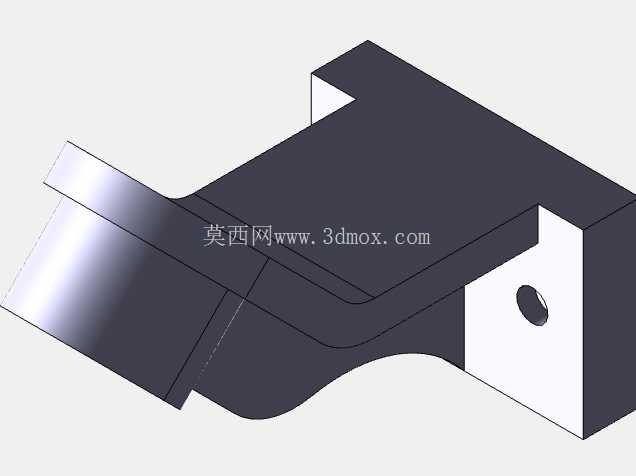

　　在中小批量铸铁、铸铝零部件的生产线工装布局里，这类带侧向安装孔的弯型结构件，常作为模具抽芯机构的连接基座使用，直接承担侧抽芯滑块的导向支撑与开合模过程的载荷传递。从实际装配场景来看，该构件的平直段会嵌入压铸模具动模套板的预制安装槽内，依靠侧面的通孔穿入定位销完成周向固定，避免合模过程中受铝液冲击出现位置偏移；弯折段的弧形过渡面则是为了避让模具内部的冷却水道排布，同时给顶杆的往复运动留出足够的运动间隙，不会出现结构干涉。设计阶段首先要匹配对应吨位压铸机的模架安装边界，构件的整体厚度需要适配模架上的安装槽深度，侧向安装孔的中心距要和抽芯滑块的连接孔位完全对齐，否则装配时会出现销钉无法穿入、滑块运动卡滞的问题。

　　弯折处的圆弧半径取值不能过小，否则铸造毛坯成型时容易在转角处产生应力集中，后续热处理环节出现开裂缺陷，同时机加工过程中刀具走到转角位置也容易出现振刀，影响配合面的表面粗糙度。构件的两个平直端面都需要做铣平加工，作为装配时的定位基准面，平面度公差要控制在0.02mm以内，保证和模架槽壁、滑块连接面的贴合度，避免合模时出现飞边。侧面的通孔为铰制孔设计，和定位销采用过渡配合，既保证装配时的定位精度，也方便后期模具维护时的拆装更换。

　　从功能特性上看，该结构件不需要做复杂的表面处理，仅需要在配合面做防锈处理即可，非配合面保留铸造毛坯的氧化层就能满足使用要求，整体结构没有冗余的设计特征，在保证结构强度的前提下尽可能缩减了整体体积，减少模架内部的空间占用，给冷却系统、顶出系统的排布留出更多余量。实际生产验证中，这类结构件的载荷主要来自开合模时抽芯滑块的往复冲击力，以及压射过程中铝液对抽芯块的反向压力，所以在三维建模阶段需要对弯折处做有限元应力校核，确保在最大载荷下的变形量不超过0.01mm，避免因为构件变形导致抽芯动作卡滞，影响铸件的成型精度。

　　建模过程中要注意区分加工面和非加工面的余量预留，安装端面、孔位的加工余量留1.5mm即可，非配合的毛坯面不需要额外留加工余量，减少后续机加工的工作量。同时要考虑铸造拔模斜度的设置，所有沿着开模方向的侧壁都要做1到1.5度的拔模斜度，避免毛坯出模时出现拉伤，影响后续的装配精度。这类结构件属于模具里的易损工装配件，批量生产时会提前做备件储备，所以建模时的参数化设计很重要，将安装孔中心距、弯折半径、整体厚度这些关键尺寸设置为可调整参数，后续适配不同规格的压铸模具时，只需要修改对应参数就能快速生成新的模型，不需要重新从零开始绘制，能大幅缩短工装设计的周期。
