机械连接支撑类异形铸造结构件

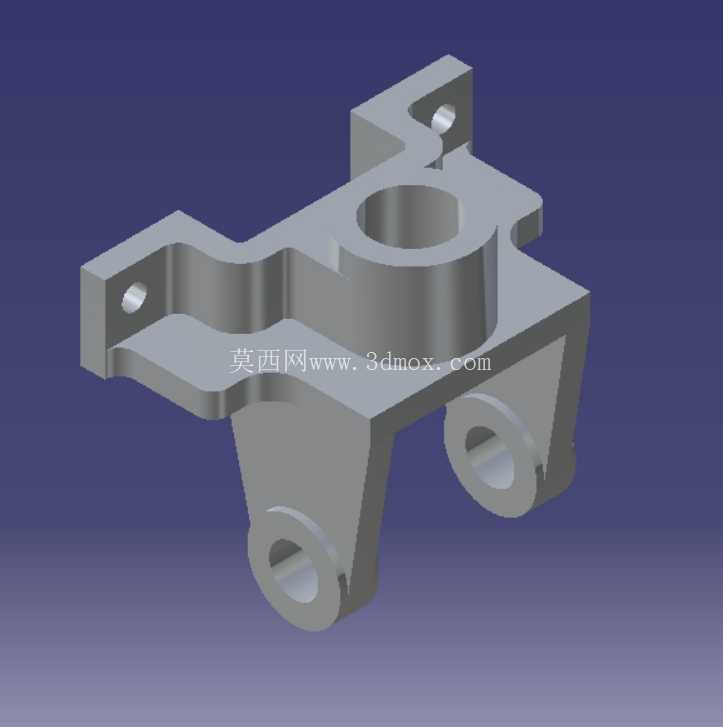

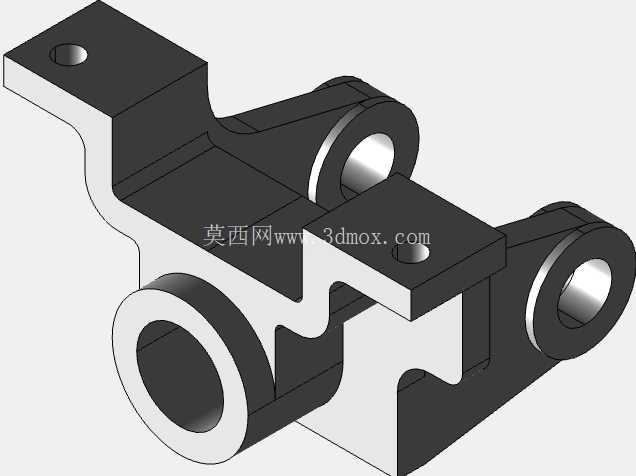

　　这类异形支撑连接构件常见于中小型自动化生产线的工位辅助定位单元、轻工机械的执行端连接基座，也可作为小型专用设备的传动转接支架使用，在需要兼顾轴类零件承托、多方向安装固定的场景中适配性较强。从结构功能来看，构件中部的大直径通孔用于穿装主轴或导向轴，孔壁预留的加工余量可满足后续精镗、铰孔的精度要求，保证轴系运转时的同轴度；下部两个对称分布的带孔支耳，用于铰接连杆或安装缓冲组件，支耳的孔位与中部主轴孔的中心距经过严格校核，避免传动过程中出现卡滞或运动干涉；上部伸出的两个带安装孔的翼板，是整个构件与设备机架连接的固定端，安装孔的沉台设计可让螺栓头完全埋入，不会突出构件表面影响周边部件的运动轨迹。

　　设计过程中首先要明确各连接端的受力方向，中部主轴孔承受径向载荷与少量轴向窜动力，因此孔周的壁厚做了加厚处理，过渡位置采用大圆角过渡，避免铸造时出现缩孔、应力集中等缺陷，也能提升长期受交变载荷时的结构强度。下部支耳因为要承受铰接带来的摆动力，支耳与主体连接的位置做了斜向加强筋，筋板的厚度从主体向支耳方向逐渐收窄，既保证支撑强度，也能控制整体重量，减少不必要的材料消耗。上部翼板的安装面设计为同一平面，加工时一次装夹即可完成两个安装孔的钻削与端面铣削，有效降低加工工序的复杂度，提升批量生产时的加工效率。

　　从安装边界来看，构件整体的外轮廓尺寸适配常规的小型设备安装空间，下部两个支耳的间距满足标准连杆的安装宽度要求，不会出现连杆摆动时与主体结构剐蹭的问题；中部主轴孔的轴向长度根据常用轴径的配合长度设计，既不会因为孔长过短导致轴系支撑刚度不足，也不会因为孔长过长造成加工难度提升、材料浪费。在实际装配场景中，这类构件不需要额外制作复杂的安装工装，只要通过上部翼板的两个螺栓孔即可完成快速定位固定，下部支耳的铰接孔可直接配套标准销轴使用，中部主轴孔可根据实际使用需求选配铜套、直线轴承等配套轴系配件，适配不同转速、不同载荷的使用工况。

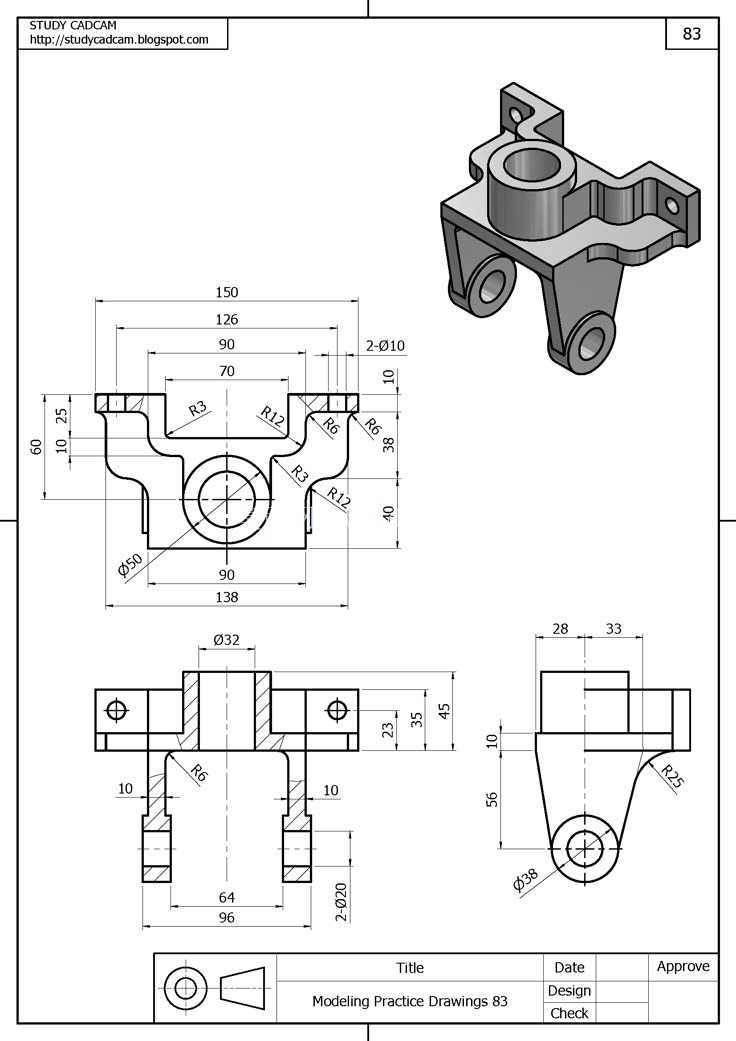

　　结构设计时充分考虑了铸造工艺的成型特性，所有垂直于分型面的侧壁都做了合理的拔模斜度，内腔没有无法出模的倒扣结构，不需要额外设计复杂的抽芯机构，能有效降低模具的制作成本与后期铸造的废品率。各棱边位置都预留了倒角余量，既可以去除铸造后的飞边毛刺，也能避免装配时锐边划伤操作人员或损坏配套密封件。这类构件在实际使用中，通常作为设备传动系统与机架之间的转接载体，既要承担轴系零件的支撑定位作用，也要传递执行端的动作载荷，因此结构上的每一处壁厚、每一个孔位的相对位置，都经过受力仿真验证，保证在额定载荷下不会出现结构变形，长期使用也不会出现疲劳断裂的问题。对于三维建模从业者来说，这类结构的建模过程需要重点关注各特征之间的位置约束，尤其是三个方向孔系的同轴度、平行度要求，过渡圆角的大小要匹配铸造工艺的最小圆角要求，避免出现工艺无法实现的特征结构；对于结构设计人员来说，选型时可根据实际载荷大小调整对应位置的壁厚，也可在现有结构基础上拓展安装孔位，适配不同的设备安装需求。
