手动螺旋升降千斤顶组件结构设计

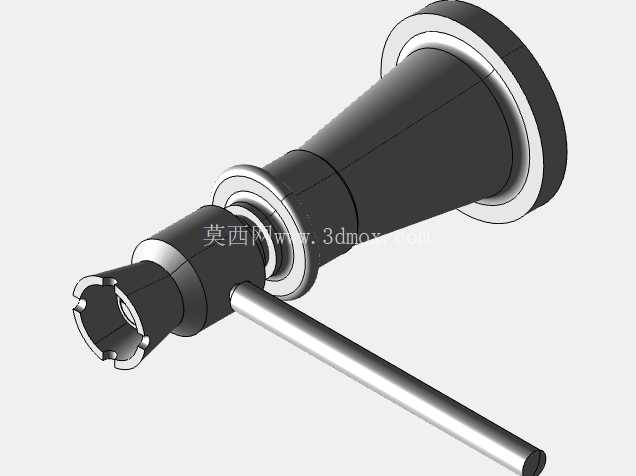

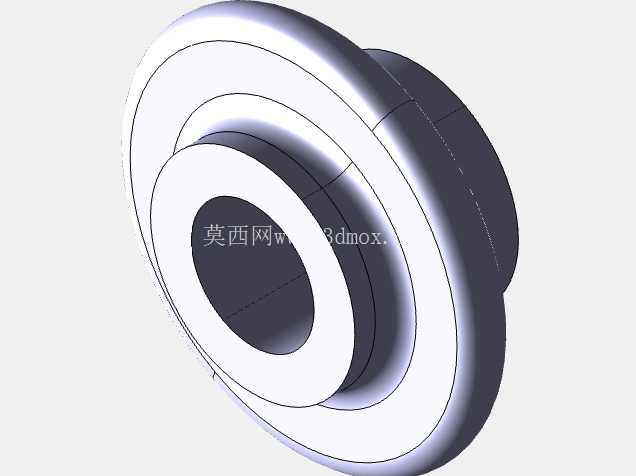

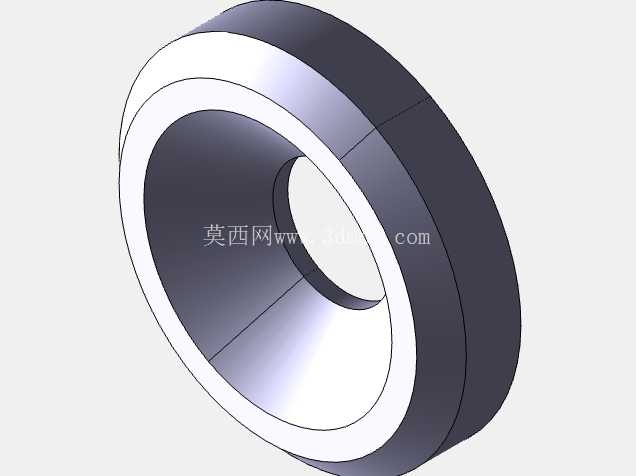

　　在设备检修、小型构件安装、工装调试等一线作业场景里，手动螺旋千斤顶始终是无需外接动力源场景下的核心顶升工具，不同于液压类顶升设备存在的密封件老化泄漏、低温环境性能衰减问题，纯机械传动的螺旋结构能在-20℃到60℃的宽温域环境下保持稳定出力，哪怕在车间角落、户外无电源的检修点位，也能可靠完成重物举升、位置微调的作业需求。这套组件的结构拆分下来包含承托底座、锥形主体传动段、梯形丝杠传动副、手动摇柄四个核心部分，底座采用大直径法兰式结构，接触地面的端面做了防滑滚花处理，作业时能分散上部载荷的压应力，避免软质地面出现局部沉陷导致的顶升倾斜，底座与主体段采用止口配合加径向销定位，既保证同轴度公差控制在0.1mm以内，也能承受顶升过程中产生的侧向倾覆力矩。

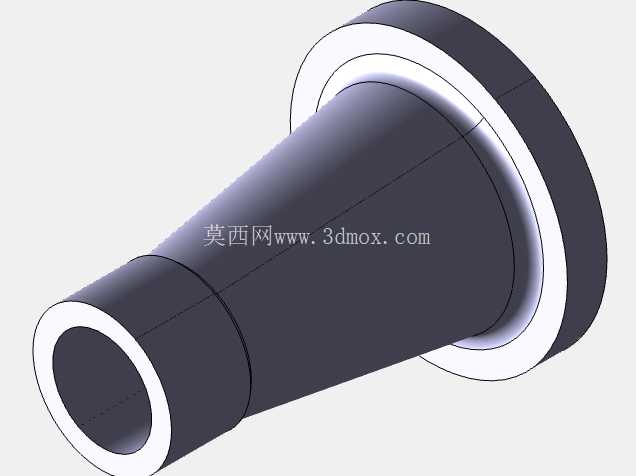

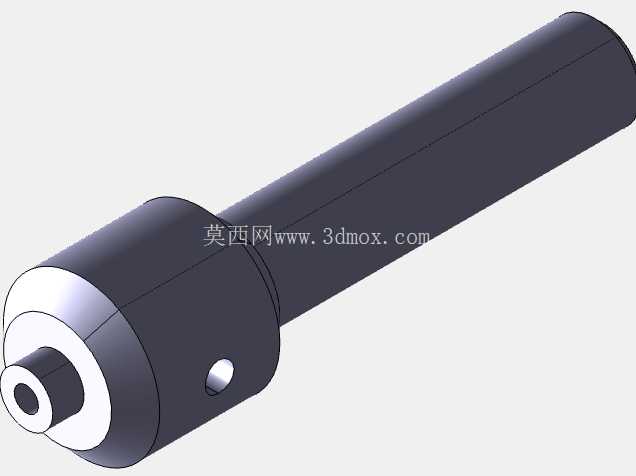

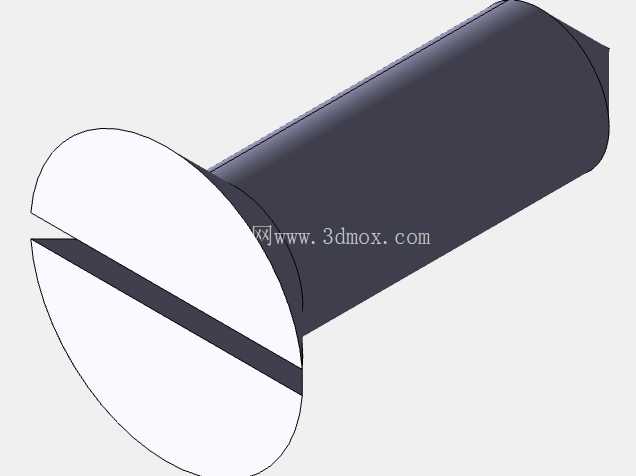

　　主体段做了锥形过渡设计，从靠近底座的大直径端逐步收窄到丝杠伸出端，这种变截面结构不是单纯的外观造型考量，而是通过有限元应力分析优化后的结果——靠近底座的位置承受的弯矩最大，加大截面尺寸能提升刚性，靠近输出端的位置弯矩较小，收窄截面可以减轻整体自重，方便单人搬运转移，整个主体的外表面做了发黑防锈处理，适合车间多油污、多粉尘的作业环境长期存放使用。传动核心采用梯形丝杠副，而非滚珠丝杠，核心原因是梯形丝杠具备自锁特性，当摇柄停止转动时，丝杠不会在载荷作用下反向回转下滑，无需额外加装制动机构就能保证顶升作业的安全性，丝杠的导程设计为6mm，摇柄转动一圈，顶升端前进6mm，这个参数平衡了顶升速度和操作力，单人操作摇柄时，最大手动力控制在150N以内，就能达到额定的顶升载荷，不会出现操作力过大无法摇动的情况。

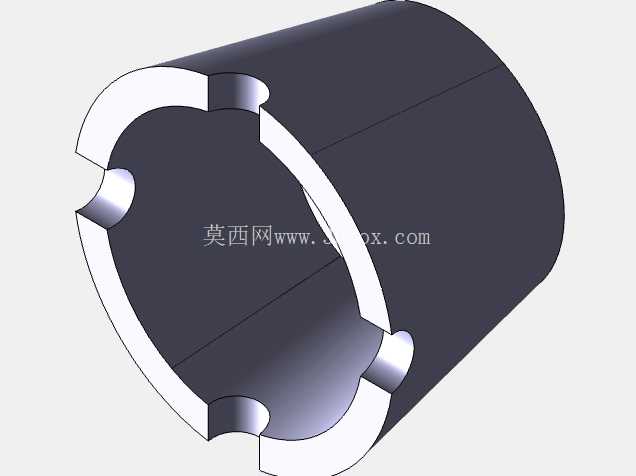

　　摇柄与丝杠输入端采用四方孔配合加弹簧钢珠定位，不需要额外的紧固件就能传递扭矩，作业时可以快速插装，闲置时可以拔出摇柄单独存放，减少整体收纳空间，摇柄的手持端做了滚花销轴，转动时不会打滑，摇柄的长度经过力臂优化，在保证操作力矩足够的前提下，转动时不会与主体结构、周边工件发生干涉。从安装边界来看，这套组件完全收缩时的总高度控制在180mm以内，能伸入底部间隙较小的设备下方完成顶升作业，最大顶升行程为120mm，满足绝大多数小型设备检修、构件调平的行程需求，顶升端的头部做了开槽式的防滑结构，接触被顶升工件的底面时，能卡住工件底部的凸缘或棱边，避免顶升过程中出现工件滑移的风险。设计过程中没有采用冗余的复杂结构，所有零件都采用常规机械加工工艺就能完成，底座采用铸铁铸造成型后铣削配合面，主体段采用45号钢车削加工，丝杠采用40Cr调质处理后车削梯形螺纹，表面淬火硬度达到HRC45-50，保证长期反复使用不会出现螺纹磨损、传动卡滞的问题。在实际工装适配场景里，这套结构除了作为独立的顶升工具使用，还可以集成到小型焊接工装、装配夹具里作为高度调节单元，通过更换顶升端的接头，可以适配不同形状工件的承托需求，比如换成V型块就能支撑轴类零件，换成平板就能支撑箱体类零件，拓展性较强。

　　整套结构的传动路径非常直接，摇柄输入扭矩通过四方连接传递给丝杠，丝杠在主体段的内螺纹里转动，将回转运动转化为直线顶升运动，没有多余的传动环节，能量损耗小，长期使用的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂，就能保证传动顺畅，不会出现卡滞问题。在做三维建模的时候，所有配合面的公差都按照机械设计手册的推荐值选取，止口配合采用H7/h6的间隙配合，保证装配时能顺利装入，螺纹副的配合采用H8/e7，既保证传动灵活，又不会出现过大的轴向窜动，所有棱角位置都做了R2的倒角处理，避免装配和使用过程中划伤操作人员。
