剪式千斤顶承载臂结构三维设计

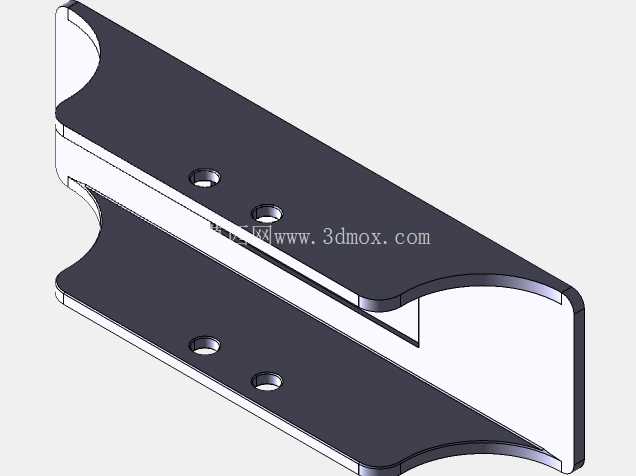

　　剪式千斤顶的核心承载臂结构，是决定整机顶升稳定性与负载上限的关键部件，日常在乘用车随车配套、小型设备工位顶升、轻型构件安装调平场景中，这类剪臂结构的设计合理性直接影响操作安全性与使用寿命。从结构功能来看，该部件为剪式机构的上下对称承力板件，工作时通过铰接点的转动配合，将丝杆的水平旋紧力转化为垂直方向的顶升力，板件上的四个预制孔位分别对应铰接销轴安装位与丝杆支座连接位，孔位的同轴度公差直接决定机构运动时是否会出现卡滞、偏载问题。

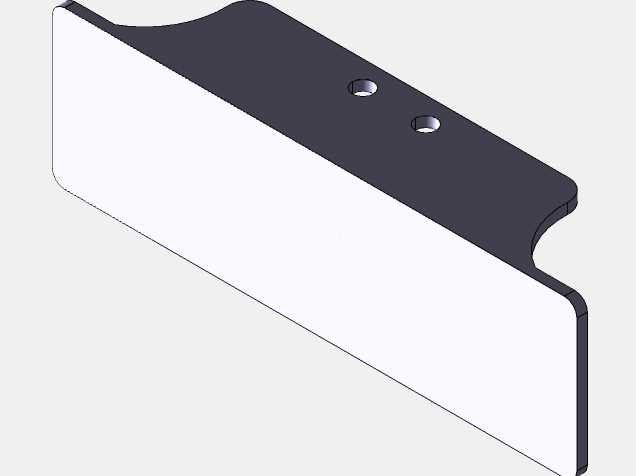

　　设计过程中首先要考虑的是受力路径的优化，剪臂在顶升状态下承受的是垂直方向的压弯复合载荷，因此板件的弯折边做了圆弧过渡处理，避免应力集中在弯折直角处，长期受载出现疲劳裂纹；同时板件边缘做了内凹的弧形让位设计，一方面是在剪臂完全收拢时给相邻铰接部件留出避让空间，缩小整机收拢后的整体厚度，方便随车放置在后备箱工具槽内，另一方面也能减少板件的无效重量，在保证结构强度的前提下降低整机自重，方便单人搬运操作。

　　从安装边界来看，该剪臂的铰接孔间距匹配常规1.5吨级剪式千斤顶的机构行程参数，收拢状态下两层剪臂的贴合间隙控制在0.2mm以内，避免顶升过程中出现上下板件的错位摩擦；板件的厚度选型经过载荷校核，在额定顶升负载下，板件最大形变位置的挠度不超过0.1mm，保证顶升过程中台面不会出现明显倾斜。实际应用场景中，这类剪臂结构除了随车千斤顶的配套使用，还常被改造用于小型自动化生产线的工位顶升台、家具安装的调平支撑、轻型仓储的货位高度调节等场景，设计时预留的孔位通用化程度较高，可适配不同直径的铰接销轴，不需要二次加工即可完成同规格剪式机构的替换装配。

　　在结构细节处理上，剪臂的承力面做了平面度要求，与顶部支撑垫、底部底座的贴合面接触面积不低于90%，避免局部压强过大导致部件压溃变形；板件的所有外露边缘都做了倒钝处理，避免操作过程中划伤操作人员，也减少喷涂工序中出现的流漆、露底问题。从运动干涉校验的角度，该剪臂在最大顶升高度时，上下板件的张开角度控制在安全范围内，不会出现机构过死点导致的无法回落问题，同时铰接孔的位置精度保证了丝杆传动时的顺畅度，空载状态下转动丝杆的力矩不超过2N·m，单人使用配套摇臂即可轻松完成顶升操作，不需要额外施加过大的操作力。针对不同使用场景的适配性，该结构的板件材质可根据负载等级选择热轧钢板或者高强度铝合金，钢板材质适用于负载要求更高的汽修场景，铝合金材质则适用于对重量要求更敏感的户外便携作业场景，两种材质的安装孔位尺寸完全一致，可实现快速互换。
