三通路内螺纹连接铸造接头结构设计

　　在流体输送管路系统的现场布设场景中，这类三通路接头是管路分流、合流作业里的核心连接构件，日常多用于中低压工况下的水、气、低压油类介质的管路转向对接，适配民用给排水、小型设备冷却回路、普通气动控制管路等多种布设场景，能在有限的安装空间内完成三个方向管路的连通对接，减少管路转接件的使用数量，降低管路系统的泄漏风险点。从结构功能来看，三个接口端均设计为标准内螺纹结构，可直接与对应规格的外螺纹管路端头旋合连接，无需额外加工转接坡口，现场安装时仅需配合生料带、密封胶等常规密封辅材即可完成密封装配，安装操作门槛低，普通管路施工人员即可完成作业。

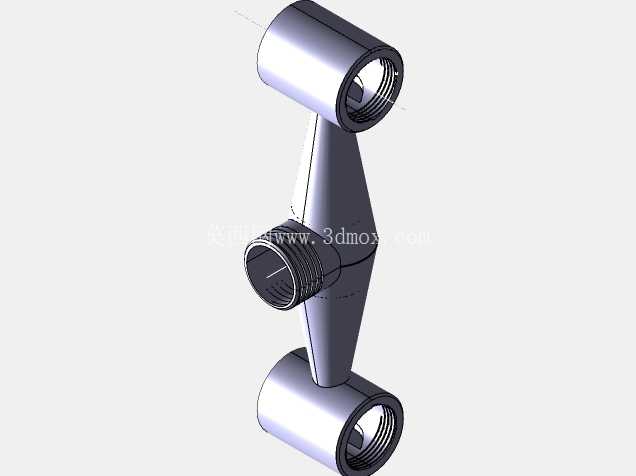

　　中间的连接支撑段采用变径流线型过渡设计，并非等径直杆结构，这种设计一方面是为了优化介质在三个通路交汇处的流动状态，减少直角转接带来的介质紊流、压损过大问题，让介质在通路切换时流动更平缓，降低长期运行过程中介质对管壁的冲刷磨损；另一方面，流线型的变径结构在铸造生产环节能更好地实现金属液的充型流动，避免直杆与端头连接处出现壁厚突变导致的铸造应力集中，减少铸件成型后的缩孔、裂纹缺陷，提升成品率。从安装边界来看，三个接口的轴线处于同一平面内，上下两个接口保持同轴布设，侧向接口与上下轴线呈固定夹角，安装时需要预留对应角度的操作空间，方便管路旋合时的扳手作业，整体结构的外轮廓无尖锐凸起，安装后不会对周边布设的其他管路、线路造成剐蹭损伤。

　　设计过程中首先要确定三个接口的螺纹规格匹配性，确保与常用管路的螺纹参数完全契合，螺纹段的有效旋合长度要满足密封承压要求，不能过短导致连接强度不足、密封失效，也不能过长造成材料浪费、安装旋合行程过大。中间过渡段的壁厚需要经过承压校核，既要满足额定工作压力下的强度要求，避免长期承压出现管壁变形开裂，也要控制整体重量，避免过重的接头给管路连接端带来额外的负载，导致管路长期受力出现接口松动。铸造工艺设计阶段，要结合结构的流线型特征合理设置分型面，尽量让整个铸件处于同一铸型分型区间，减少砂芯的使用数量，降低造型复杂度；过渡段与三个端头的连接处要设置合理的铸造圆角，避免尖角处出现应力集中，同时引导金属液平稳充型，避免卷气、夹渣缺陷。

　　三个内螺纹的同轴度、位置度公差需要严格控制，尤其是上下同轴的两个接口，轴线偏差过大会导致对接管路出现别劲现象，长期运行后容易在接口处产生疲劳泄漏；侧向接口的角度偏差也要控制在允许范围内，否则会导致对接管路走向偏离设计位置，与周边构件产生干涉。这类接头的结构没有设置额外的密封槽、定位凸台等结构，完全依靠螺纹配合实现连接与密封，因此螺纹的加工精度要求较高，铸造完成后需要通过攻丝工序完成内螺纹加工，攻丝过程中要保证螺纹的牙型完整，无烂牙、缺牙问题，确保旋合时的配合紧密性。实际应用中，这类结构的接头相比焊接式三通，不需要现场焊接作业，不会产生焊渣堵塞管路、焊接变形导致接口错位的问题，后期维护拆卸也更方便，某一段管路出现问题时可以直接旋下接头进行更换，不需要切割管路，大幅降低后期运维成本。在建模过程中，需要重点关注三个螺纹端头与中间过渡段的衔接曲面质量，保证曲面过渡顺滑，无褶皱、尖角，确保后续铸造模具的型腔加工可以顺畅走刀，不会出现刀具加工死角；同时要核对每个接口的螺纹收尾位置，避免螺纹延伸到过渡段区域，导致壁厚不足影响结构强度。
