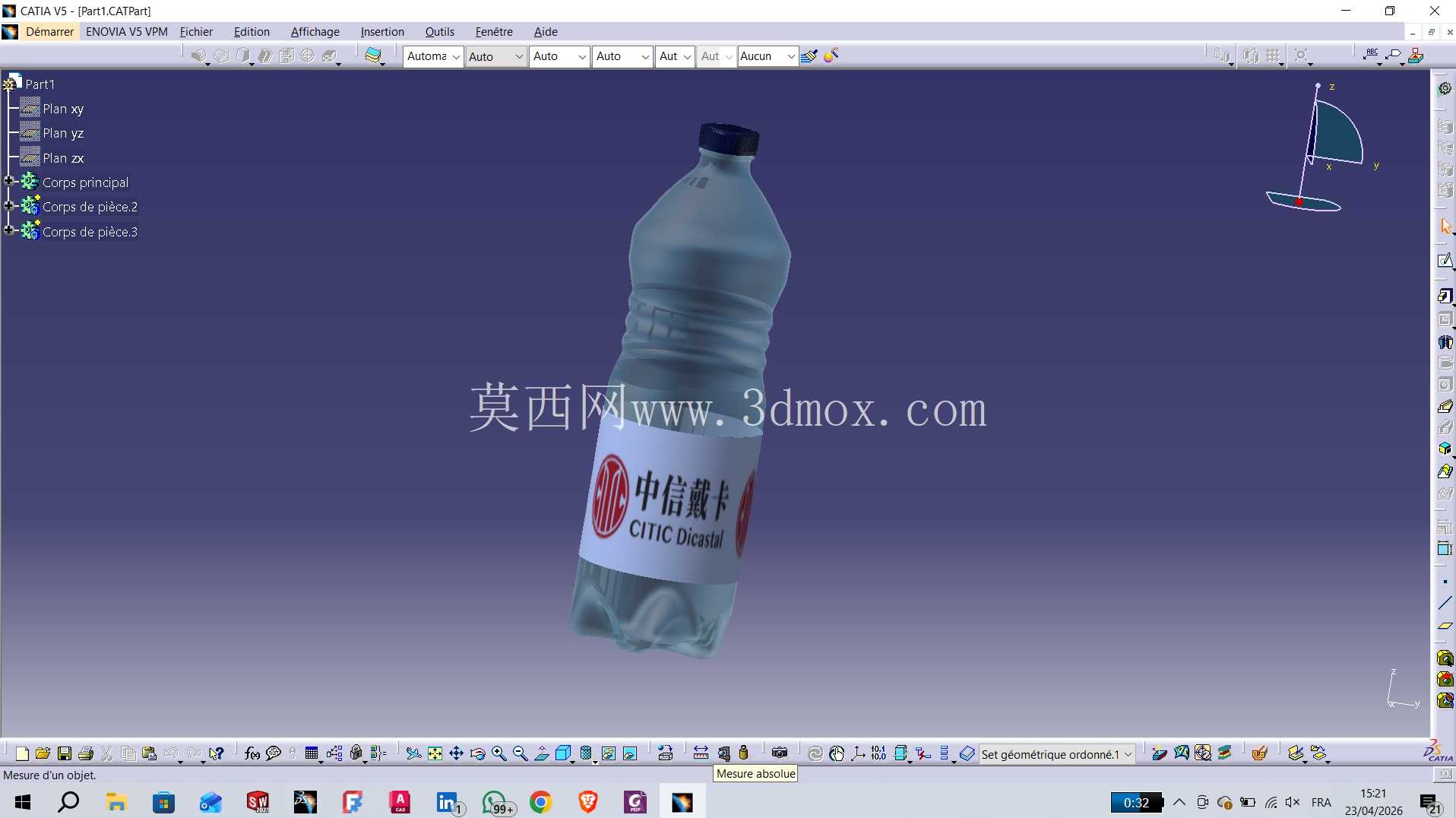

中信联名款瓶装饮用水外观结构建模

　　日常快消品的包装结构建模，往往是很多刚接触曲面建模的工程师容易忽略的练习方向，很多人觉得一个塑料水瓶结构简单，真的动手做的时候才会发现，瓶身的曲面过渡、握持区的防滑纹理、标签区的贴合平面、瓶口的螺纹配合精度，每一处都藏着和实际生产绑定的细节要求。这次做的这款瓶装水模型，首先要匹配实际灌装生产线的适配要求，瓶身总高度要适配现有灌装机的托瓶台行程，瓶底的凹陷结构不能只做外观造型，要考虑灌装后满瓶状态下的堆码承重，还有冷藏环境下的应力释放空间，很多新手做瓶底的时候直接做个光滑内凹，实际生产出来堆两层就会出现瓶底鼓胀导致的站立不稳，所以建模的时候特意在瓶底做了五瓣式的加强筋结构，筋条的高度控制在3mm以内，既不会在吹塑的时候出现壁厚不均，也能给底部提供足够的支撑刚度。

　　瓶身的握持区域做了内收的弧面，弧度贴合成年人手掌的自然弯曲角度，这个区域的表面做了细微的磨砂纹理建模，不是简单的贴图，而是在曲面上做了深度0.2mm的微凹凸结构，对应实际生产中的模腔蚀刻纹理，既可以提升握持的时候的摩擦力，避免手上沾水的时候瓶子打滑，也能在光线照射下形成柔和的漫反射，提升包装的视觉质感。瓶身中间的标签区域特意做了1.2mm的直段平面，这个区域的曲面曲率控制在极小的波动范围，保证标签贴附的时候不会出现起翘、褶皱，标签区上下两端做了0.5mm的凸起限位筋，贴标机的导条可以顺着这个筋位走，保证标签贴附的高度统一，不会出现高低偏差。瓶口部分严格匹配通用28mm口径的饮用水瓶盖标准，螺纹的导程、牙型角度都和现有量产瓶盖的参数保持一致，瓶口的密封环位置做了0.3mm的凸起结构，对应瓶盖内的密封垫压缩量，保证旋紧之后的密封性能，不会出现运输过程中的漏液问题，瓶口下方的防盗环连接桥也做了细化建模，每个连接桥的宽度0.8mm，断裂强度控制在合理范围，既不会在运输过程中因为震动出现断裂，也能保证消费者拧开瓶盖的时候连接桥可以整齐断裂，留下明显的开瓶痕迹。

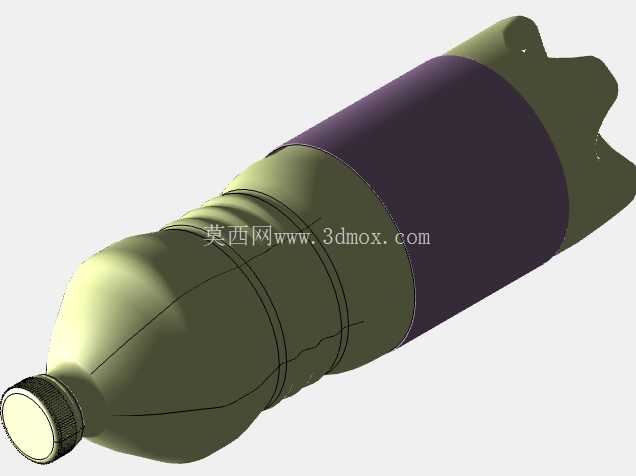

　　建模过程中没有直接用简单的旋转命令做整体瓶身，而是把瓶身拆成了瓶口、上肩部、握持区、标签区、下肩部、瓶底六个独立的曲面片区，每个片区之间做G2连续的曲面过渡，避免出现棱线或者曲面褶皱，吹塑工艺里如果曲面过渡不顺，生产出来的瓶子就会出现局部壁厚过薄，灌装承压的时候容易出现爆瓶问题。瓶身表面的品牌标识做了浮雕处理，浮雕深度控制在0.15mm，这个深度既可以让标识有明显的触感，也不会在吹塑的时候出现标识位置的壁厚不均，不会因为浮雕过深导致脱模的时候出现粘模问题。

　　很多人做这类包装模型的时候只追求外观看起来像，忽略了实际生产中的工艺约束，比如瓶身的所有转角位置都做了R0.5以上的圆角，没有尖锐的棱角，一方面是避免吹塑的时候应力集中，另一方面也能防止消费者握持的时候被棱角硌到，提升使用体验。整个模型的壁厚按照常规PET吹塑瓶的参数做了抽壳处理，不同区域的壁厚做了差异化设置，瓶口部分因为要和瓶盖配合，壁厚设置在1.2mm，保证螺纹部分的结构强度，瓶身主体部分壁厚设置在0.3mm，在保证结构强度的前提下尽可能减少材料用量，降低生产成本，瓶底部分因为要承受堆码压力，壁厚设置在0.4mm，和加强筋结构配合提升承重能力。建模的时候还考虑了运输过程中的堆叠要求，瓶肩部分的倾斜角度做了反复调整，保证上层瓶子的底部可以刚好卡入下层瓶子的瓶肩位置，堆叠的时候不会出现滑移倒垛，这个角度如果太陡，堆叠的时候容易滑，太平的话又会增加瓶身的整体高度，提升包装和运输成本。
