手动压紧式基础装配实训构件

　　这套手动压紧类装配构件，最初是为结构设计入门阶段的实操练习开发的，整套装配共拆分出九个独立零件，覆盖了机械结构里最常见的连接、传动、压紧功能单元，不管是刚接触三维建模的新人熟悉装配约束逻辑，还是一线工装设计人员梳理手动夹紧机构的受力路径，都能通过这套构件快速建立直观的结构认知。从实际应用场景来看，这类小型手动压紧结构常出现在小型工装夹具台、教学实验台、小件临时固定工位上，不需要外接动力源，纯手动操作就能完成工件的压紧与释放，在小批量零件加工、学生金工实训、简易检测工位的工件固定环节，这类结构的使用频率远高于复杂的气动液压夹紧方案，毕竟它没有额外的动力管线布置需求，安装位置灵活，操作门槛极低，不需要专门的操作培训就能上手。

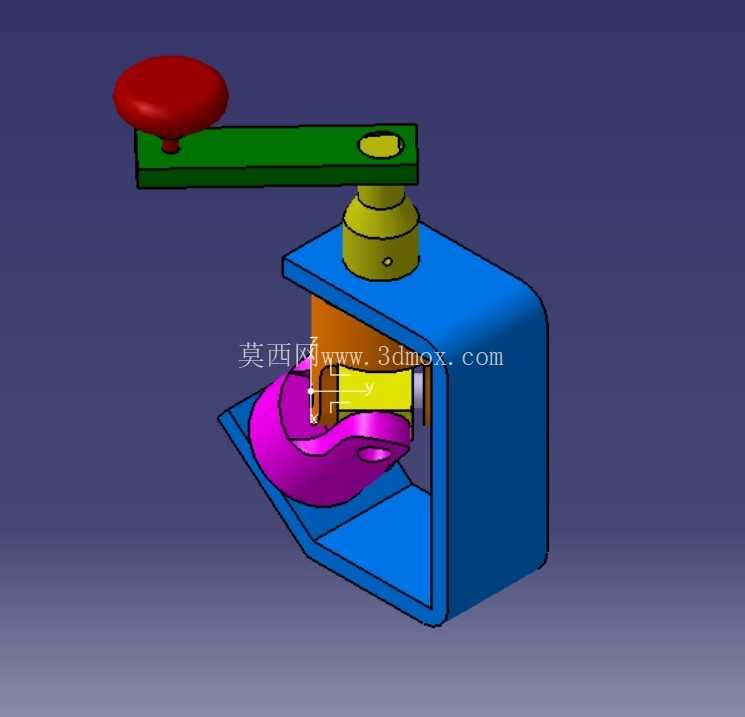

　　从功能特性上拆解，这套构件的核心功能是通过顶部的红色操作手柄输入旋转力矩，带动内部的凸轮类传动件做回转运动，将手柄的旋转动作转化为压头的直线压紧动作，前端的紫色压头直接接触待固定工件，压头的曲面造型是特意设计的，既保证压紧时和工件表面有足够的接触面积，避免压伤工件表面，也能在手柄复位时带动压头自动抬升，不需要额外手动提拉压头，减少操作步骤。蓝色的C型基座是整套机构的承载主体，基座的开口尺寸决定了可容纳工件的最大厚度，基座底部的平面是安装基准面，设计时预留了足够的安装接触面，不管是直接通过螺栓固定在工作台面上，还是搭配快换夹板固定在工装平台上，都能保证压紧作业时基座不会出现翘曲、移位的问题。

　　从设计思路来看，整套构件没有采用复杂的非标定制零件，所有零件的结构都尽量采用规则几何造型，比如顶部的操作手柄采用长条形平板加圆形操作头的设计，操作头的直径参考成年人手掌的施力尺寸设计，保证手动旋转时不需要施加过大的握力就能输出足够的压紧力矩；中间的回转支撑轴段采用阶梯轴设计，既方便装配时的零件定位，也能承受压紧作业时产生的径向与轴向载荷，避免轴段出现弯曲变形；基座的侧壁做了适当的加厚处理，在压头施加最大压紧力时，基座的开口变形量控制在允许范围内，不会因为长期受力出现开口扩张、机构卡滞的问题。在安装边界方面，整套机构的整体外轮廓尺寸适配小型工作台的安装空间，基座的安装孔位按照通用工装的孔距标准设计，不需要额外加工转接板就能直接适配多数常规工装平台的安装孔系；各个活动零件之间都预留了合理的装配间隙，既保证活动件运动顺畅无卡滞，也不会因为间隙过大出现压紧时的晃动问题；压头的行程范围覆盖了常规小型工件的厚度区间，日常使用时不需要额外调整压头位置就能完成多数小件的压紧固定。

　　对于三维建模学习者来说，拆分这九个零件的过程可以熟悉拉伸、旋转、倒角等基础建模命令的使用，装配过程可以练习重合、同轴、凸轮配合等常用装配约束的设置，还能通过简单的运动仿真验证机构的运动逻辑是否合理，排查运动过程中是否存在零件干涉的问题；对于工装设计人员来说，这套基础结构可以根据实际使用需求做衍生修改，比如更换不同造型的压头适配不同外形的工件，延长操作手柄长度获得更大的压紧力，调整基座开口尺寸适配更大规格的工件，是非常实用的基础机构参考原型。
