带刺U型基座螺纹紧固连接件结构

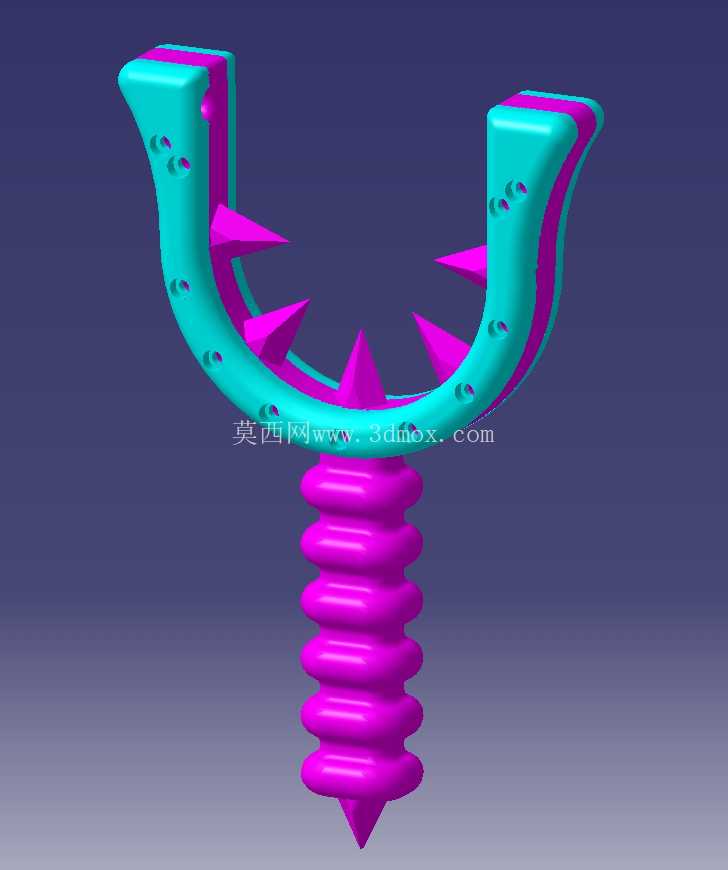

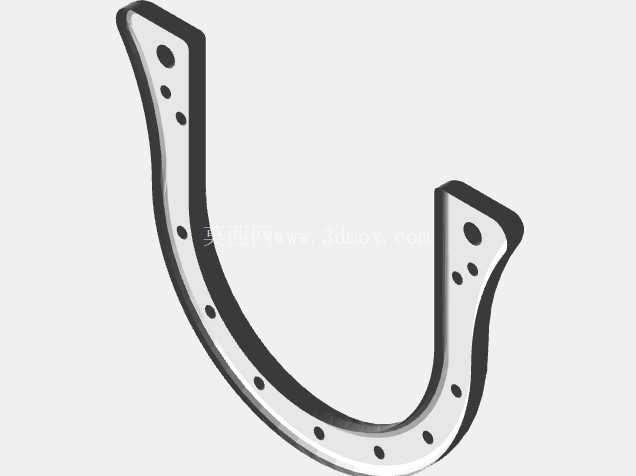

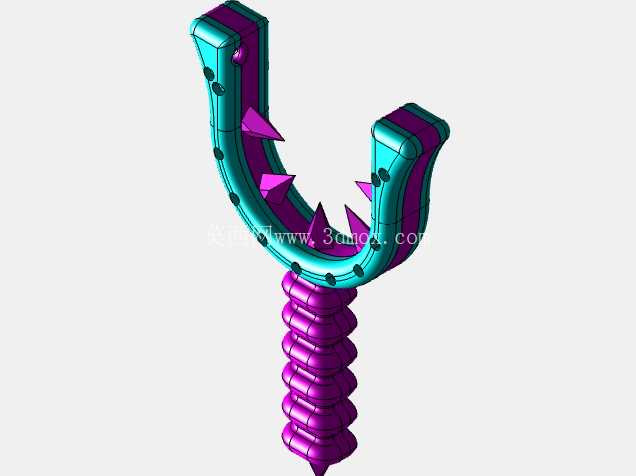

该结构件采用螺纹柱加U型分叉承托的组合构型，下部为连续等距外螺纹的柱状主体，螺纹牙型采用标准三角牙设计，牙距适配常规M3规格安装孔位，柱体末端做锥度收头处理，可在旋入安装基体时实现自导向，无需额外扩孔或预攻丝即可完成初步对位，大幅降低现场安装的对位难度。上部U型分叉结构的两个支臂做等厚圆弧过渡，支臂内侧均匀分布三角状凸起刺齿，刺齿朝向U型开口中心倾斜，当被固定构件卡入U型型腔后，刺齿可嵌入构件接触面，形成多向咬合限位，避免构件受横向拉力或周向扭矩时出现滑移松脱。支臂本体上沿圆弧走向均匀分布多组贯通安装孔，孔位轴线垂直于支臂外圆弧面，可配合销钉或小型螺栓实现二次锁紧，在冲击载荷较强的应用场景下，可通过追加穿装紧固件的方式进一步提升连接可靠性，适配不同载荷等级的固定需求。

从实际应用场景来看，这类结构件多用于需要快速卡装后再做螺纹锚固的连接工位，比如户外线缆架设时的绝缘件固定、小型户外设备的壳体快速拼接、农用简易棚架的杆件节点连接，或是小型机电设备内部的线束、管路卡位固定。在这类场景中，常规的纯螺纹紧固件需要对准孔位后旋转多圈才能完成锁紧，且无法限制被固定件的径向窜动，而该结构可先将U型开口对准待固定杆件或部件卡入，依靠内侧刺齿完成初步卡位，再旋转下部螺纹柱旋入基体完成最终紧固，整个安装过程无需额外扶持对位，单人即可快速完成操作，尤其适合高空作业、狭小空间作业等无法双手配合操作的工况。

设计过程中，U型支臂的开口尺寸经过匹配性校核，开口宽度略大于常规适配杆件的直径，卡入后刺齿的刺入深度控制在0.2-0.3mm区间，既保证足够的咬合力，又不会因刺入过深破坏被固定件的结构强度。支臂与下部螺纹柱的衔接位置做了大圆弧过渡处理，避免应力集中导致的断裂问题，通过有限元受力模拟验证，在承受150N横向拉力时，衔接位置的最大应力值远低于常用铸造铝合金的屈服强度，可满足常规户外使用的强度要求。螺纹段的有效旋合长度设置为25mm，按照M3螺纹的旋合强度计算，该长度可保证在铝合金、工程塑料等常见基体材料上旋入后，抗拉承载力达到200N以上，满足多数轻载连接场景的载荷要求。

安装边界方面，该结构件安装时需要在基体上预制直径2.5mm的底孔，底孔深度不小于28mm，保证螺纹柱完全旋入后末端不会顶到孔底造成虚接。U型支臂的外围最大回转直径为18mm，安装时需要在基体表面预留直径20mm的平整操作空间，避免周边结构干涉支臂的旋转锁紧动作。支臂上的辅助安装孔直径为2mm，适配直径2mm的圆柱销或自攻螺钉，当需要追加二次锁紧时，可直接穿过孔位在被固定件上加工浅孔即可完成定位，无需复杂的配套加工。结构整体采用一体铸造成型工艺，支臂内侧的刺齿与主体一次铸造成型，无需后续机加工，可有效控制生产制造成本，适合批量生产应用。针对不同的使用环境，可通过更换铸造材质适配不同的防腐要求，比如在潮湿户外环境可选用铸铝材质配合阳极氧化表面处理，在有腐蚀介质的环境可选用工程塑料注塑成型，结构本身的构型无需调整即可适配不同材质的生产工艺。
