环形多孔铸造配套密封端盖结构

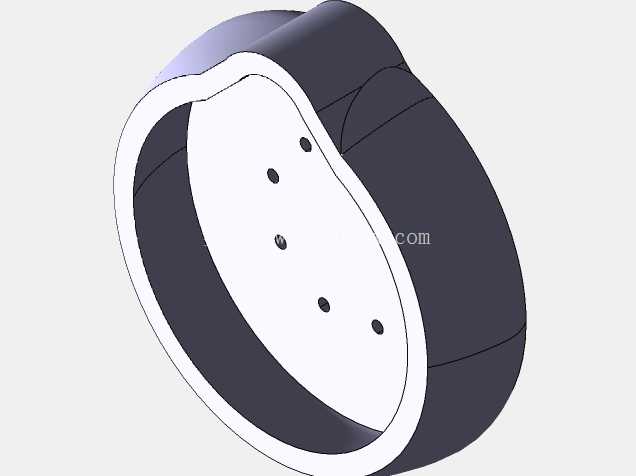

　　在中小型壳体类铸件的浇注成型工序里，这类环形端盖结构常作为配套工装的密封承压部件使用，直接对接铸模型腔的开口端面，承担合模时的型腔封挡、浇注过程中熔液防漏以及成型后铸件端面初定位的作用，尤其适配带侧向抽芯结构的压铸模具，能在合模状态下填补型腔端面的环形间隙，避免高温金属液从分型面缝隙溢出形成飞边，减少后续铸件清理的工序工作量。从结构设计逻辑来看，整体采用等厚环形基体加单侧弧形凸起的构型，环形基体的内径尺寸匹配对应型腔的开口外径，安装时可直接套入型腔端部的定位止口，无需额外调整同轴度，单侧的弧形凸起并非装饰结构，而是对应铸件端面的异形凹槽特征，合模后凸起部分直接嵌入型腔对应位置，一体成型铸件端面上的弧形让位结构，省去后续机加工该特征的工序。

　　端面上均匀分布的五个通孔，并非用于流体流通，而是对应模具上的固定螺栓孔位，安装时螺栓穿过这些孔位将端盖锁紧在模架的对应安装面上，孔位的排布角度经过受力校核，避开了模架内部的冷却水道与顶针排布位置，不会与模具内部的其他构件产生运动干涉，同时五个点位的锁紧力可均匀覆盖整个环形接触面，避免局部锁紧力不足导致的合模缝隙。设计过程中优先考虑了高温工况下的形变余量，环形基体的壁厚设置为均匀值，在反复接触高温金属液的工况下，整体热膨胀量均匀，不会出现局部翘曲导致的密封失效，内侧边缘做了小尺寸的倒角处理，一方面是安装时可快速导入止口位置，减少装配对位的时间，另一方面可避免合模时锐角边缘与型腔硬接触产生磕碰损伤，延长工装的使用寿命。

　　从安装边界来看，该端盖的轴向厚度控制在模架端面的预留安装槽深度范围内，锁紧后端面与模架表面齐平，不会突出模架平面影响后续的合模动作，外侧的弧形轮廓与模架的对应安装槽轮廓完全贴合，可承受合模时的侧向挤压力，不会出现径向移位。这类结构在实际生产中，除了作为铸造工装的密封部件外，也可经过尺寸调整后作为小型回转类设备的端部密封端盖使用，适配低速、低压的工况场景，端面的孔位可根据实际安装需求调整数量与排布角度，环形基体的尺寸可根据对应配合件的外径做参数化调整，具备较强的结构通用性。

　　建模过程中优先保证了各配合面的形位公差，环形内圆与外圆的同轴度控制在合理公差范围内，端面的平面度满足密封贴合的要求，所有转角位置都做了适配铸造工艺的圆角处理，避免应力集中导致的工装开裂，同时也符合铸造生产的工艺要求，不会出现尖角位置的浇不足缺陷。
