铸造用排气除渣结构组件三维设计

项目分类:铸造模 发布时间:2026-05-29 ID:1165492

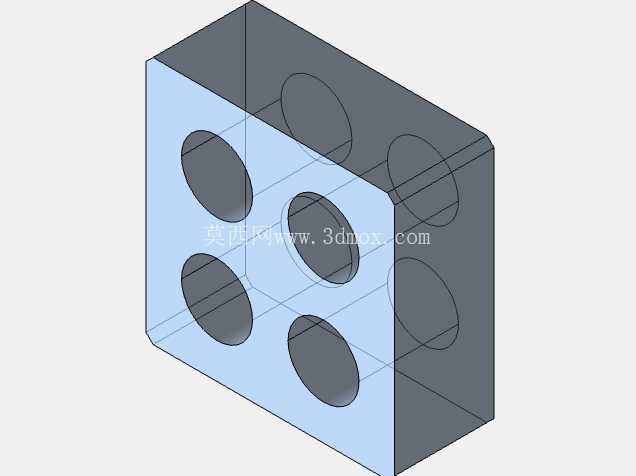

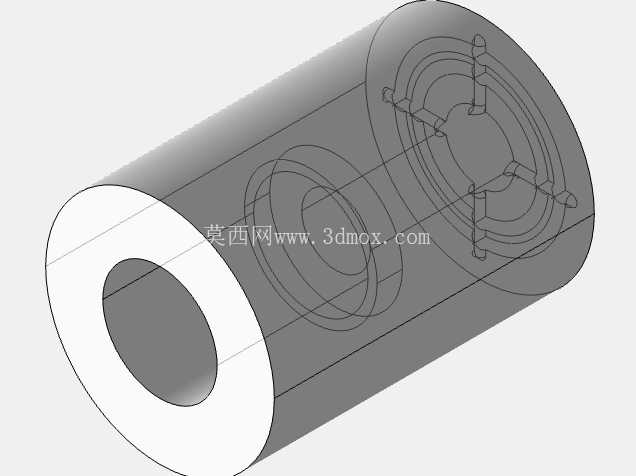

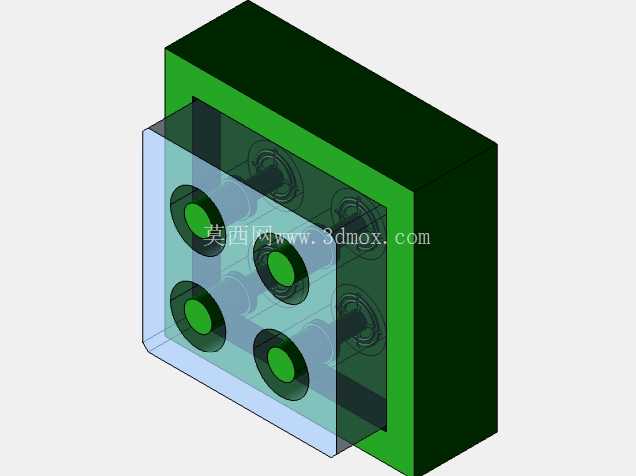

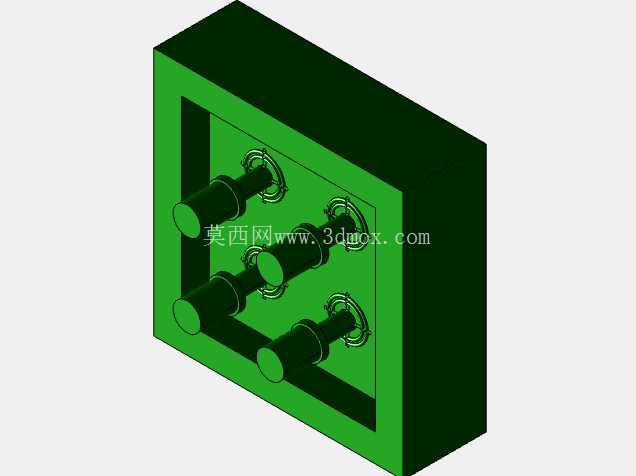

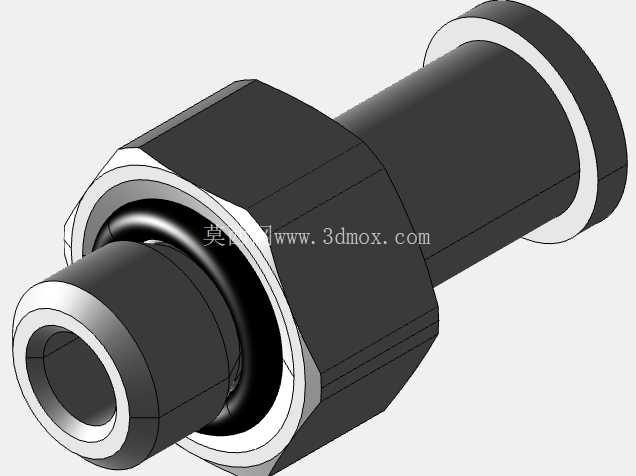

  • 铸造用排气除渣结构组件三维设计
  • 铸造用排气除渣结构组件三维设计
  • 铸造用排气除渣结构组件三维设计
  • 铸造用排气除渣结构组件三维设计
  • 铸造用排气除渣结构组件三维设计
  • 铸造用排气除渣结构组件三维设计
  • 铸造用排气除渣结构组件三维设计
  • 铸造用排气除渣结构组件三维设计

在金属型铸造、压力铸造等批量成型生产场景中,浇注过程中型腔内残留的气体、金属液裹挟的氧化浮渣,是造成铸件气孔、夹渣缺陷的核心诱因,这类缺陷往往会直接导致铸件报废,大幅提升生产环节的不良率。本次设计的排气除渣结构组件,正是针对这一生产痛点开发的模具配套功能部件,可直接集成在压铸模具、金属型重力铸造模具的分型面或浇道末端位置,在金属液充型过程中同步完成集渣、排气动作,从成型源头降低缺陷产生概率。

从实际功能逻辑来看,该组件采用阶梯式扩容腔结构设计,沿金属液充型方向依次设置多道阻尼挡块,当裹挟着浮渣与气体的金属液流经该区域时,流速会因通流截面的突然扩大而快速降低,密度远低于金属液的氧化渣、冷硬金属碎块会在重力作用下沉积在挡块前的集渣槽内,不会随金属液进入铸件型腔;而型腔内被金属液挤压排出的气体,则可通过组件顶部开设的0.15-0.2mm缝隙式排气通道顺畅排出,该缝隙尺寸经过反复校核,既可以保证气体的通流效率,又能避免金属液在充型压力下钻入排气道形成飞边,减少后续铸件清理的工作量。

设计过程中,首先结合常用中小型铝合金、锌合金压铸件的浇注参数完成结构匹配,组件整体采用模块化拼接思路,可根据不同模具的浇道尺寸、充型速度调整集渣腔的容积与挡块数量,无需对模具主体结构进行大规模修改即可完成适配。安装边界上,组件底部设置有定位销孔与螺栓固定位,可直接嵌入模具分型面预先加工的安装槽内,配合面的平面度公差控制在0.02mm以内,避免合模时出现金属液窜漏问题;组件整体高度控制在35mm以内,宽度可根据实际需求在20-60mm区间调整,不会额外占用过多模具安装空间,适配绝大多数1000吨锁模力以下压铸机配套模具的安装尺寸要求。

从实际生产适配角度出发,该组件的所有棱角位置均做了R1-R2的圆角过渡处理,一方面可以避免应力集中导致的组件开裂,延长模具部件的使用寿命,另一方面也能减少金属液流动过程中的紊流产生,进一步降低卷渣、卷气的可能性。组件与金属液接触的表面粗糙度要求达到Ra1.6,减少金属液的流动阻力,保证充型过程的顺畅性;排气缝隙的加工采用慢走丝线切割工艺,保证缝隙尺寸的一致性,避免因缝隙过大导致跑火、缝隙过小导致排气不畅的问题。在实际应用中,该类组件通常布置在金属液最后填充的型腔末端、两股金属液汇流的位置,以及铸件厚大部位对应的模具区域,这些位置往往是气体、浮渣最容易聚集的区域,在此处布置该组件可以最大化发挥其排气集渣的作用,经过实际生产验证,加装该类结构组件后,铸件的气孔、夹渣不良率可降低40%以上,同时可减少工艺调试过程中排气槽的反复修模工作量,提升模具开发与生产调试的效率。不同于传统的平面排气槽结构,该组件的集渣腔可以储存一定量的冷金属与氧化渣,不会因为少量浮渣堵塞排气通道而导致排气失效,连续生产过程中的稳定性更强,适配大批量连续铸造生产的工况需求。
