食品级方形模块化堆叠储存托盘

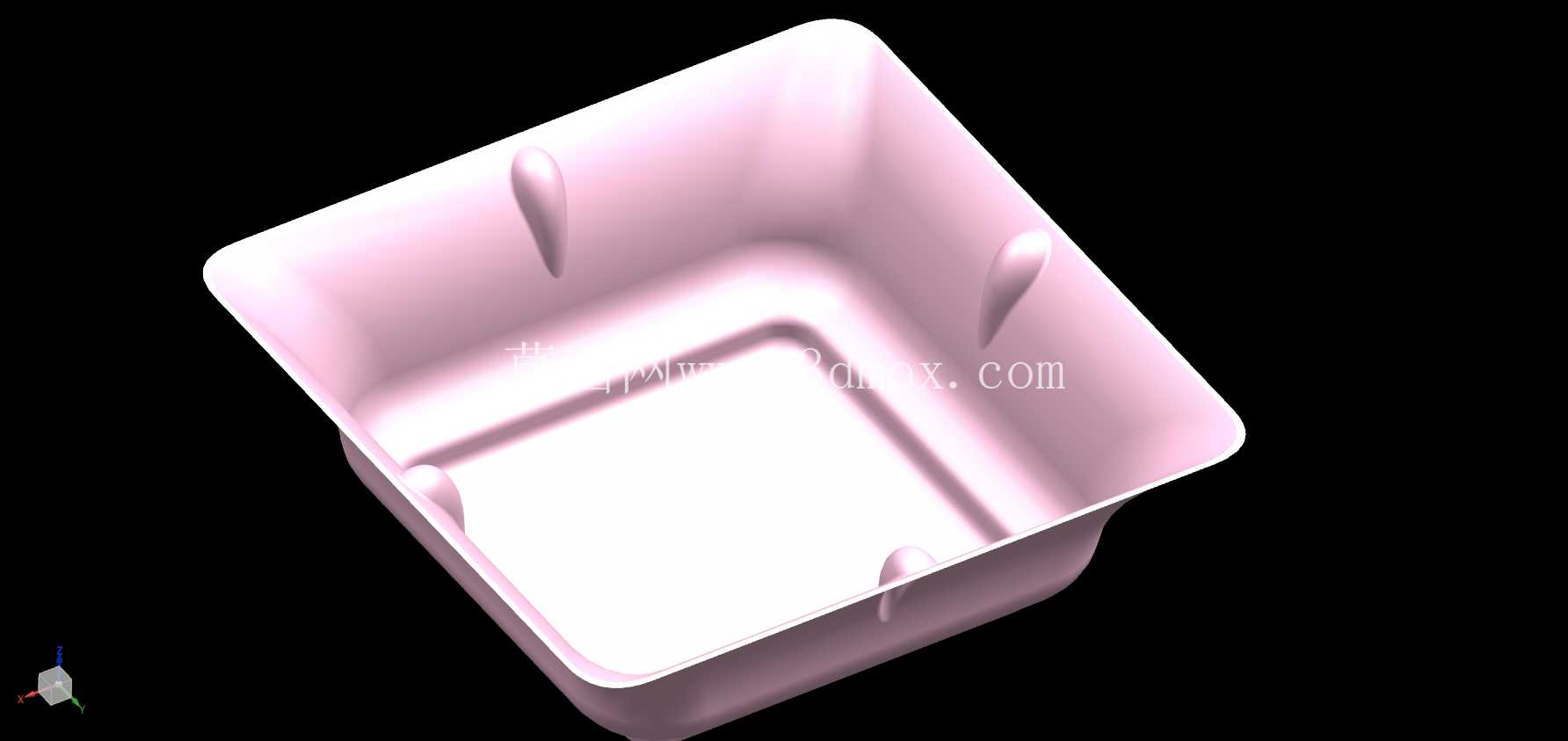

日常做食品接触类注塑件结构设计时，这类方形带加强结构的储存托盘是接触频次很高的品类，它的应用场景覆盖了从家庭食材分装、冷链配送周转、烘焙半成品暂存到工业小零件规整收纳的多个领域，并不是单一局限在厨房储物场景。先从实际使用的边界条件说起，这类容器做堆叠使用时，侧壁的受力是最容易被新手忽略的点——很多初版设计只做了直壁结构，叠放三层以上就会出现侧壁鼓胀、上下层对位偏移的问题，严重时整摞容器会侧翻，所以在侧壁内侧集成纵向结构肋是很务实的设计选择，这些肋条不是为了外观造型存在，每一条的厚度、拔模角度都要兼顾注塑成型的流动性和堆叠时的载荷传递，肋条根部做R0.8以上的圆角过渡，既避免注塑时产生应力集中导致的开裂，也能减少清洁时的卫生死角，毕竟食品接触类产品的清洁便利性是硬性要求，不能有藏污纳垢的锐角缝隙。

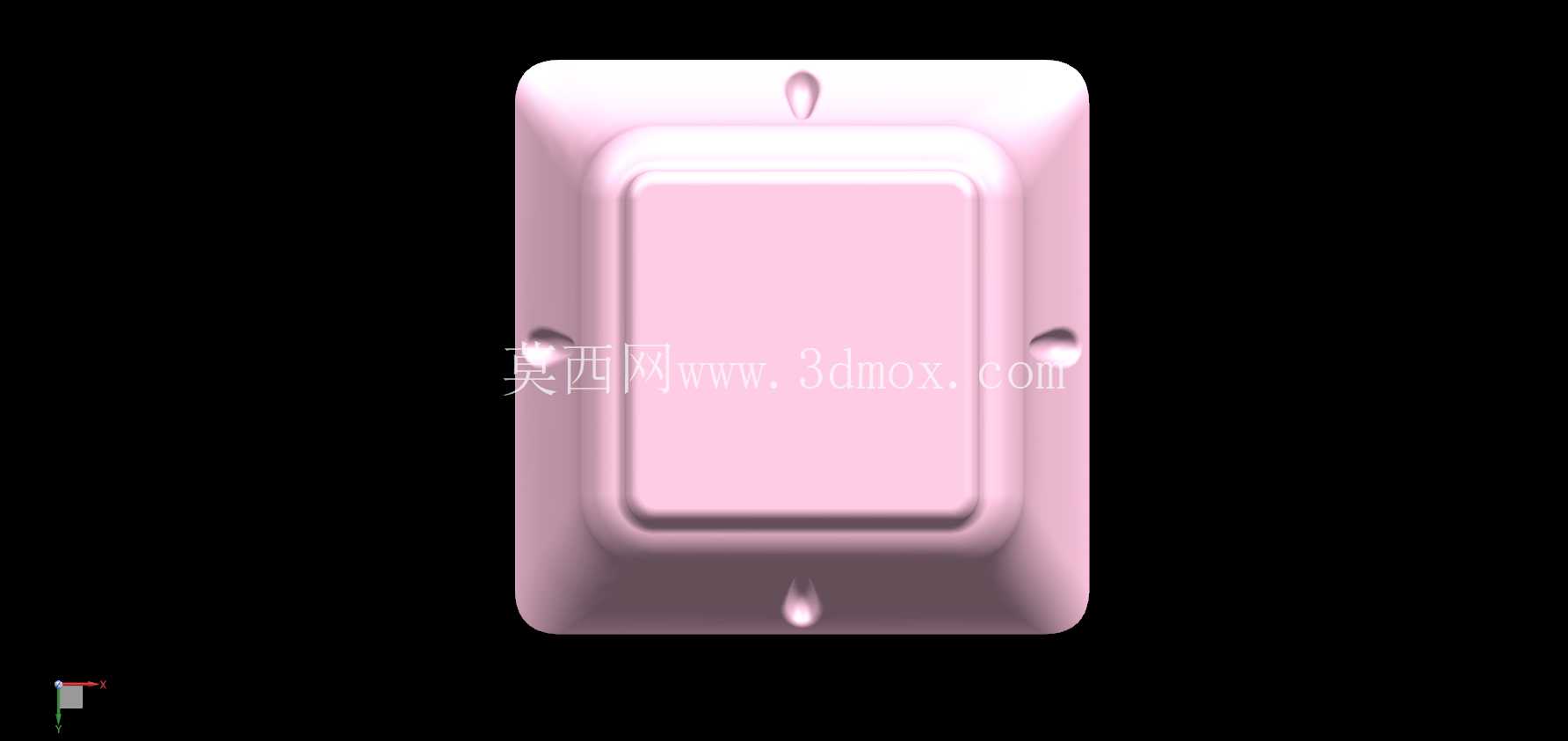

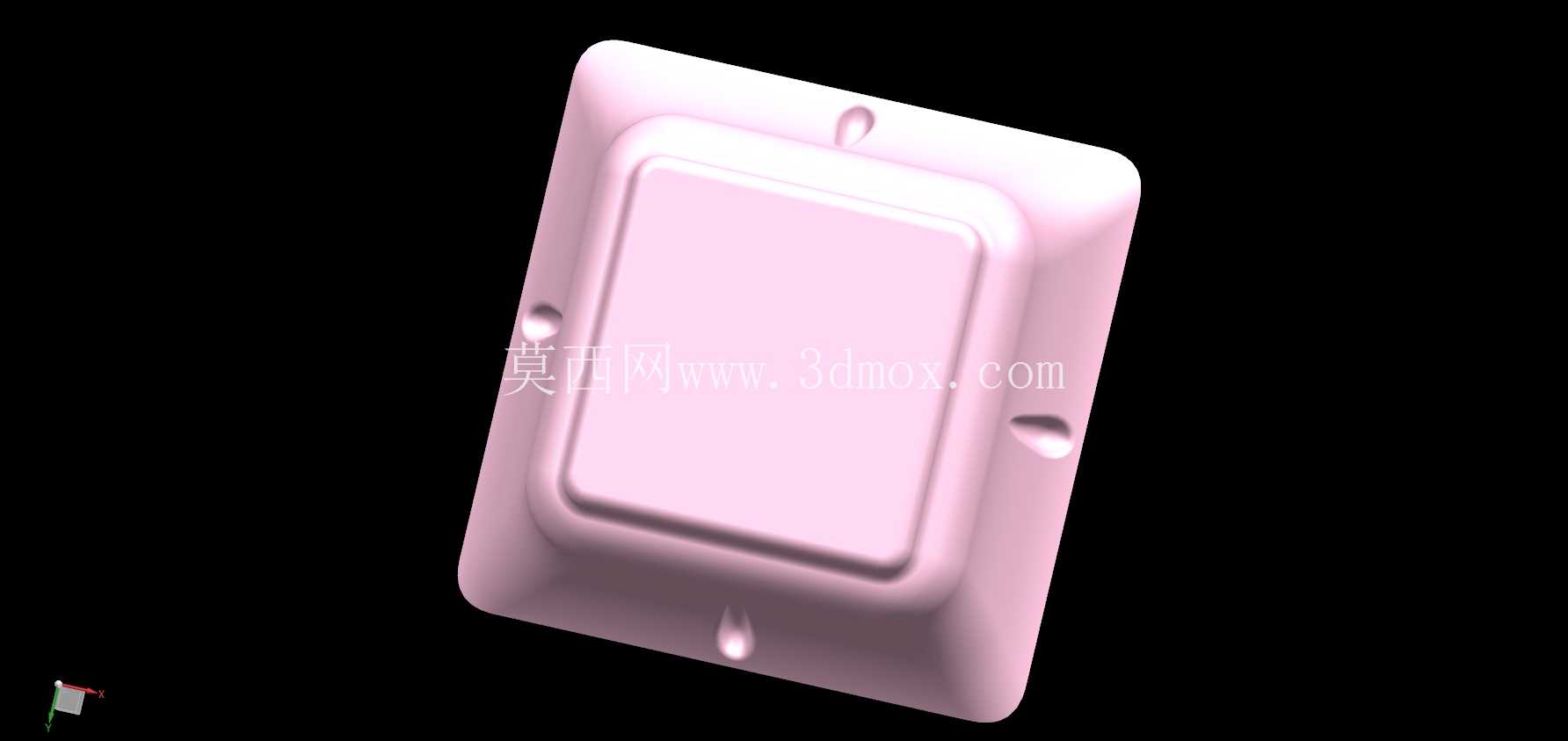

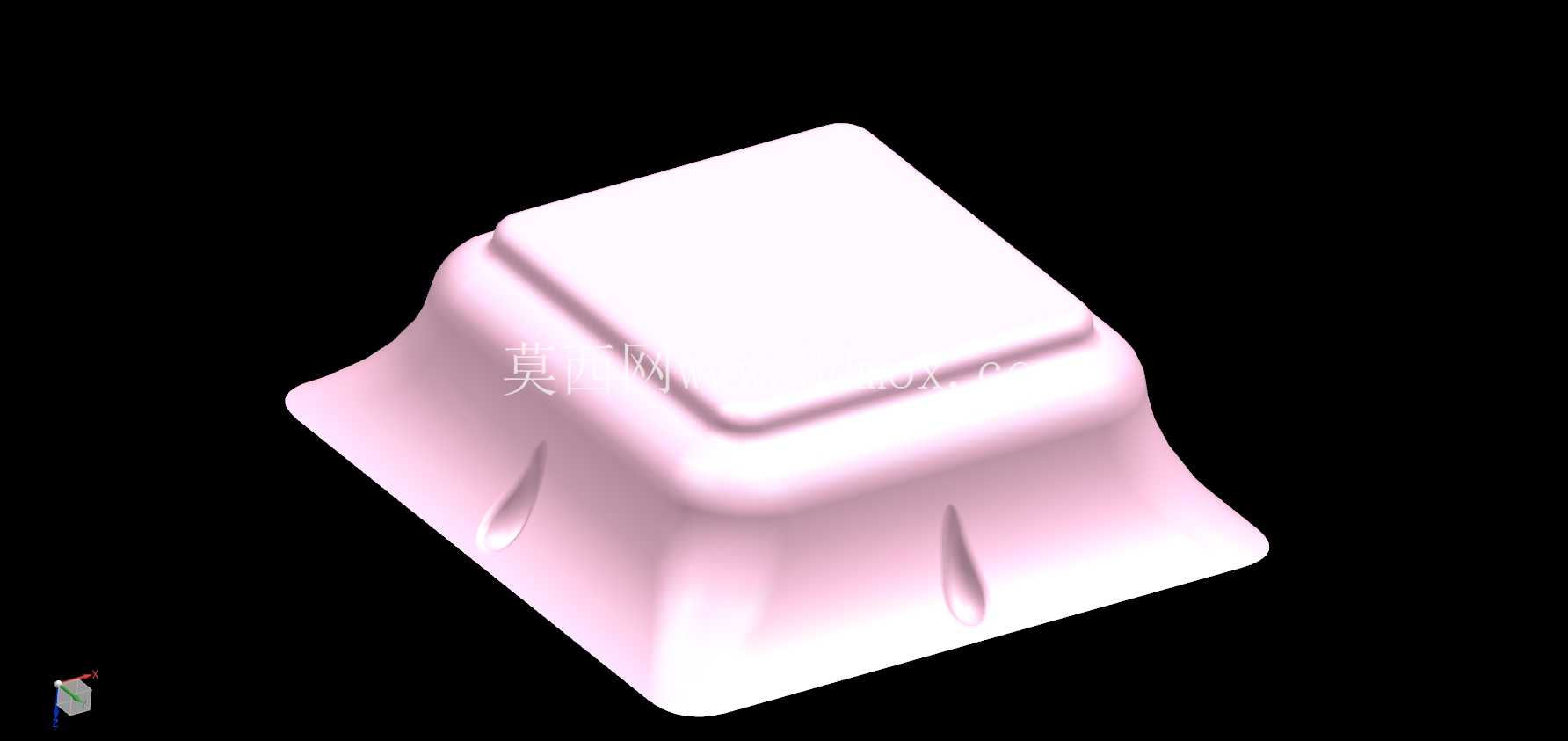

再看整体的外形设计思路，全周做圆边处理不是单纯为了手感柔和，在周转运输过程中，锐角边缘很容易在磕碰时产生崩口，尤其是PP材质的低温环境下，锐角处的抗冲击性能会下降30%以上，倒圆角后能把磕碰的冲击力分散到更大的接触面上，降低破损概率。容器顶面和底面的对位凸点与凹槽是模块化堆叠的核心结构，图中能看到的顶面水滴状凸点，对应下层容器底部的同形状凹槽，叠放时不需要刻意对齐就能自动卡合定位，哪怕是在移动的周转车上，叠放的容器也不会出现横向滑移。内部的支撑肋布局是沿着容器内周做一圈阶梯式凸起，这个结构有两个作用：一是当容器放置在台面上时，凸起的支撑边能让容器底部和台面之间留出微小间隙，避免底部直接接触台面的水渍造成污染，也能减少底部的磨损；二是当容器作为注塑原型做后续改型时，这个阶梯结构可以直接作为密封圈的安装槽位，拓展成密封保鲜盒的结构，不需要重新做整体的壁厚调整。

从安装和适配的边界来看，这类容器的外部长宽尺寸通常会匹配标准冷链周转箱的内部模数，比如单格尺寸适配600*400标准周转箱的六分格布局，不需要额外做定制衬垫就能直接放入通用周转箱内使用，大幅降低批量采购后的适配成本。侧壁的厚度控制在2.2mm到2.5mm之间，这个厚度区间既能保证注塑时的充模效率，不会出现缺胶、缩痕的问题，也能控制单件的材料成本，毕竟这类容器属于批量消耗品，材料成本的控制直接影响终端的普及度。设计时还要考虑堆叠的极限高度，按照日常使用的场景，单摞堆叠12层时，最下层容器的侧壁载荷不能超过材料的弯曲强度阈值，所以内部的纵向肋条要一直延伸到容器底部的支撑面上，把上层的载荷直接传递到支撑面，而不是让侧壁单独承受竖向压力。

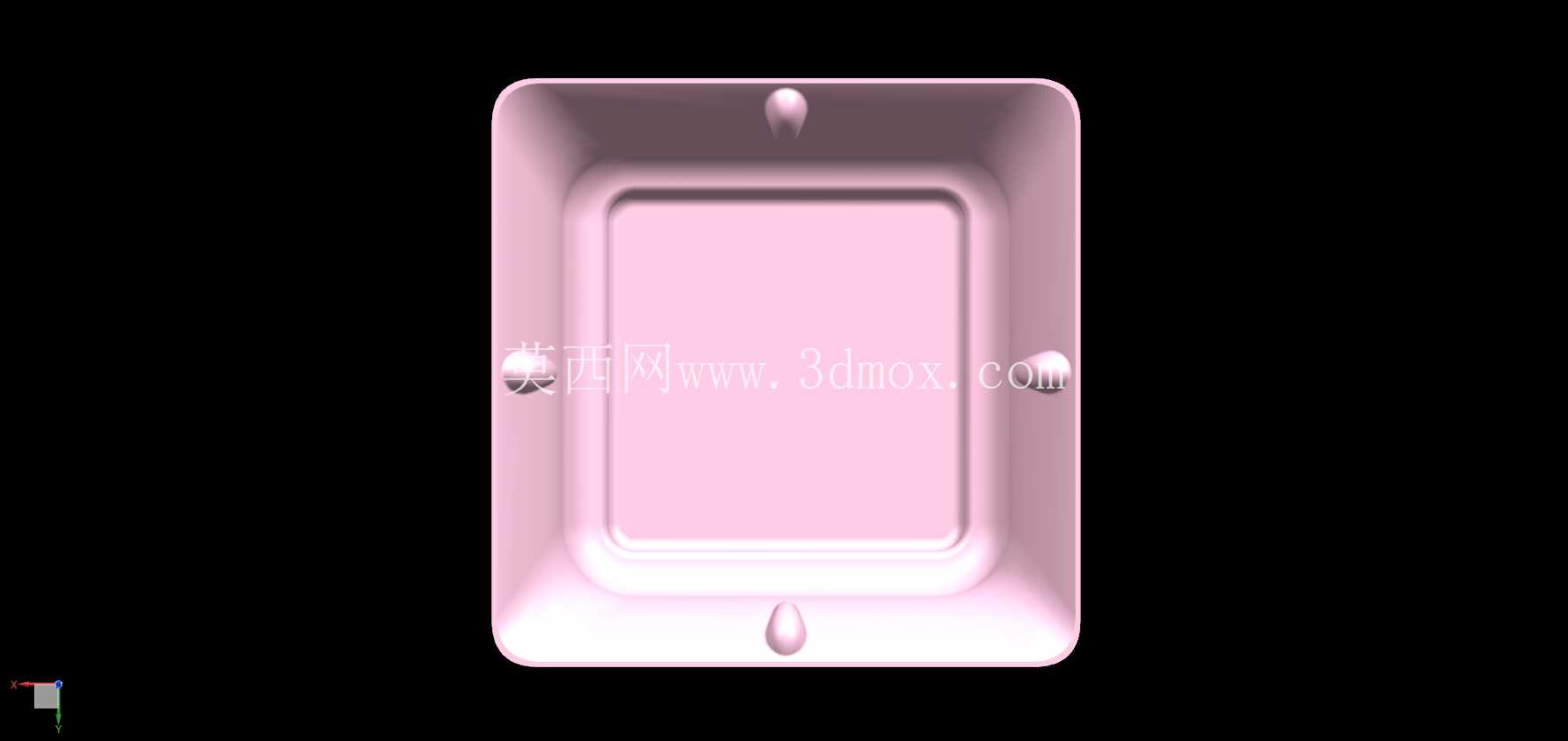

很多人做这类容器设计时会忽略把手位的结构，图中侧壁两侧的内凹点位就是隐藏式的把手位，没有做外凸的把手结构，是为了最大化利用储存空间，外凸把手会占用相邻容器的摆放间隙，降低周转箱的空间利用率，内凹式的把手位深度控制在15mm左右，成年人的手指可以轻松探入提起容器，同时不会在容器内部形成凸起影响盛放容积。容器内部的底面做了0.5度的微小斜度，不是为了拔模这么简单，清洗后倒扣放置时，内壁的积水可以顺着斜度快速流出，不会在底部积水留下水渍。这类结构的模型在做三维建模时，要特别注意所有转角的圆角连续性，尤其是肋条和侧壁、底面的交接处，不能出现零厚度的几何面，不然导入CAM软件做加工编程时会出现破面，后续开模时也会产生薄钢位，缩短模具的使用寿命。从实际用途拓展来说，去掉食品接触的材料要求，调整肋条的厚度参数，这个结构也可以用来做工业小零件的分类收纳盒、电子元器件的防静电周转托盘，只需要更换对应的原材料牌号，不需要改动整体结构就能适配不同的行业需求，这也是模块化储存容器的设计优势——核心结构通用，只做少量参数调整就能覆盖多场景的使用需求。
