汽车轮辋轮胎组合结构三维设计

轮辋与轮胎的组合是地面行走类载具核心的行走承载部件，这套结构的设计直接关联整车行驶的平顺性、承载能力与转向可靠性。在实际工程应用中，这类轮辋轮胎结构不仅适配常规乘用车辆，也可经过参数调整后适配低速工程作业车辆、场地转运设备等需要橡胶轮胎缓冲的行走场景，核心作用是承接车身传递的垂直载荷，同时缓冲路面颠簸带来的冲击，配合转向系统完成行驶方向的调整，配合制动系统实现行驶过程中的减速与驻车。

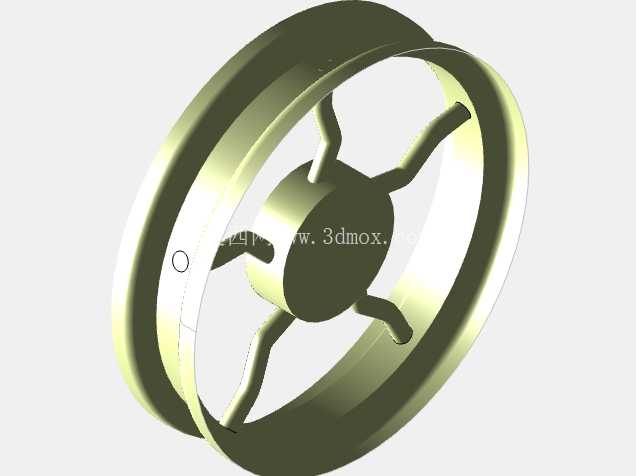

从结构设计思路来看，这套轮辋采用了多辐条对称式支撑结构，辐条从中心安装座向外均匀延伸至轮辋内圈，这种布局可以在控制整体重量的前提下，保证轮辋的径向承载能力与抗扭转刚度，避免车辆在过弯或者经过颠簸路面时，轮辋因受力不均出现形变。轮辋的外圈设计有标准的胎圈座结构，带有匹配轮胎胎圈的倾斜角度与凸起挡边，能够保证轮胎充气后胎圈与轮辋紧密贴合，不会在高速转动或者急加速、急制动时出现轮胎脱圈的风险。中心安装座预留了与车轴轮毂单元配合的安装止口与螺栓孔位，安装边界与常规乘用车的轮毂安装尺寸匹配，安装时可以通过中心止口实现径向定位，再通过周向均匀布置的螺栓完成轴向锁紧，保证轮辋转动时的同轴度，减少高速行驶时的车轮抖动问题。

轮胎部分采用了常规的真空胎适配结构设计，胎体轮廓与轮辋的胎圈座尺寸完全匹配，胎侧的弧度设计兼顾了缓冲性能与侧向支撑能力，在车辆转向时胎侧可以提供足够的侧向刚度，减少胎体过度形变带来的转向滞后，同时在经过颠簸路面时，胎体的弹性形变可以吸收大部分路面冲击，降低传递到悬架与车身的振动。设计过程中需要重点匹配轮辋宽度与轮胎断面宽度的适配关系，过窄的轮辋会导致轮胎胎侧过度内收，加速胎肩位置的磨损，过宽的轮辋则会导致胎侧过度外张，降低胎侧的结构强度，容易在受到侧向冲击时出现胎侧鼓包或者破损的问题。

在实际的结构验证环节，这类轮辋轮胎组合需要考虑不同载荷工况下的形变情况，比如满载状态下静止停放时的胎体静变形量，行驶过程中滚动时的动载荷冲击，以及紧急制动时轮胎与轮辋之间的剪切力。轮辋的辐条过渡位置都做了圆角处理，避免应力集中导致的辐条断裂问题，轮辋与轮胎接触的表面做了光滑处理，没有尖锐凸起，避免安装或者使用过程中划伤轮胎胎圈，导致轮胎漏气。中心安装座的端面设计有足够的平面度，保证安装时与轮毂安装面完全贴合，避免出现安装间隙导致的车轮转动不平衡。

从安装边界来看，这套轮辋的偏距设计符合常规前置前驱乘用车辆的轮距匹配要求，安装后轮胎外侧与翼子板的间隙、内侧与悬架摆臂以及减震器的间隙都预留了足够的安全距离，不会在车轮上下跳动或者转向时出现与周边部件的运动干涉。轮胎的外径尺寸匹配常规车型的轮拱空间，在悬架压缩到极限行程时，轮胎顶部与轮拱内衬也不会发生剐蹭。整体结构的重量分配经过优化，转动惯量控制在合理范围内，不会给动力输出带来额外的负担，同时也能减少制动系统的负荷，提升制动响应速度。
