汽车白车身连接固定支架结构设计

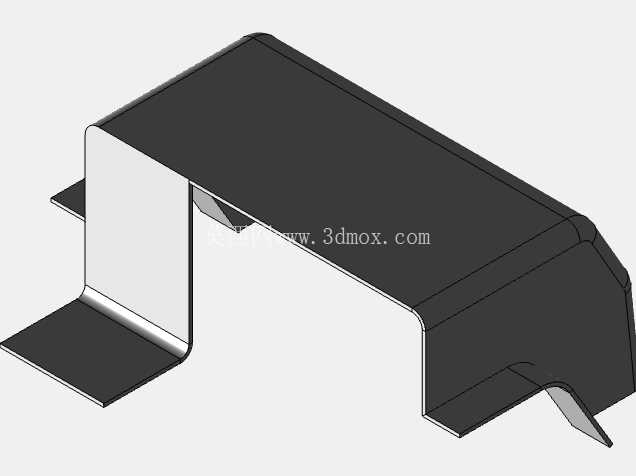

　　该支架属于白车身焊装总成中的配套承载构件，主要应用在乘用车白车身侧围与底板的衔接区域，承担局部线束护板、内饰卡扣基座以及小尺寸附属构件的安装定位功能，在白车身分拼焊装工序中随侧围分总成完成定位焊接，后续总装工序中作为内饰附件的安装基准点使用，避免直接在白车身主板材上开设过多安装孔破坏主结构强度。从结构设计逻辑来看，整体采用一体化压铸成型的构型，主体为带翻边的槽型截面，这种截面形式在同等料厚条件下能获得更高的抗弯截面模量，可承受车辆行驶过程中传递来的局部振动载荷，不会出现长期使用后的安装点开裂问题。

　　主体槽腔的深度根据安装空间做了适配设计，槽腔内部预留的凸台结构为安装孔的补强结构，凸台高度略高于槽腔底面，在安装配套附件时可让紧固件的压紧力直接作用在凸台区域，避免槽腔底面受压紧力出现凹陷变形，同时凸台周边的圆角过渡做了加大处理，符合压铸工艺的成型要求，减少压铸过程中应力集中导致的冷隔、缩孔缺陷。两侧向外延伸的折边为焊接定位边，折边的平面度公差控制在0.2mm以内，焊装时可直接贴合在白车身侧围的对应安装面上，不需要额外增加调整垫片，折边上预留的定位缺口可与焊装夹具上的定位销配合，快速完成零件的装夹定位，缩短焊装工序的辅助时间。

　　端部的斜向翻边结构为避让结构，主要是为了避开侧围内部的加强筋凸起，避免装配时出现结构干涉，斜向翻边的倾斜角度经过装配间隙校核，与周边构件的最小间隙保持在3mm以上，满足整车电泳过程中的液流通过要求，不会出现积液导致的后期锈蚀问题。从安装边界来看，该支架的整体外轮廓尺寸适配侧围内部的空腔空间，最大宽度不超过侧围空腔的有效安装宽度，安装后不会突出侧围内表面，不会影响后续内饰板的装配贴合度；安装孔的位置度公差控制在0.15mm以内，可保证配套附件安装后与周边内饰件的缝隙均匀度符合整车外观DTS要求。

　　结构设计时充分考虑了压铸工艺的成型性，所有转角位置都设置了合理的脱模斜度，侧壁的脱模斜度控制在1.5度，既方便压铸后的脱模取件，也不会因为斜度过大导致零件尺寸超差；壁厚设计保持均匀，主体壁厚控制在2.5mm，局部补强位置的壁厚不超过主体壁厚的1.5倍，避免压铸过程中因为壁厚不均出现缩痕、气孔等成型缺陷，提升零件的成品率。在承载性能设计上，通过有限元仿真对支架的安装点强度做了校核，在安装点施加垂直方向100N的持续载荷时，支架的最大变形量不超过0.1mm，满足附属构件的安装刚度要求；在施加200N的瞬时冲击载荷时，支架的最大应力值低于压铸铝合金材料的屈服强度，不会出现塑性变形，可适应车辆行驶过程中的颠簸、急加减速等工况下的载荷冲击。该支架的结构形式也兼顾了轻量化要求，在保证结构强度和安装功能的前提下，通过槽型截面、局部挖空的设计减少了材料用量，相比同功能的钣金焊接支架重量降低约30%，符合当前汽车轻量化的设计趋势，同时一体化压铸的成型方式减少了后续焊接、打磨的工序，降低了零件的生产制造成本，也避免了多零件焊接带来的尺寸累积误差，提升了零件的尺寸一致性。
