压铸铸造用异形曲面成型结构设计

这套成型结构主要面向有色金属压铸生产场景，适配小型异形壳体类压铸件的批量成型需求，在3C数码配件、小型家电结构件的压铸生产线上可直接匹配对应吨位的冷室压铸机安装使用。从实际生产的落地角度出发，设计阶段优先考虑了金属液充型时的流态稳定性，整个成型曲面的过渡圆角全部按照压铸工艺规范做了连续顺滑处理，避免金属液在充型过程中出现卷气、紊流问题，从根源上减少压铸件内部气孔、冷隔这类常见缺陷的产生概率。

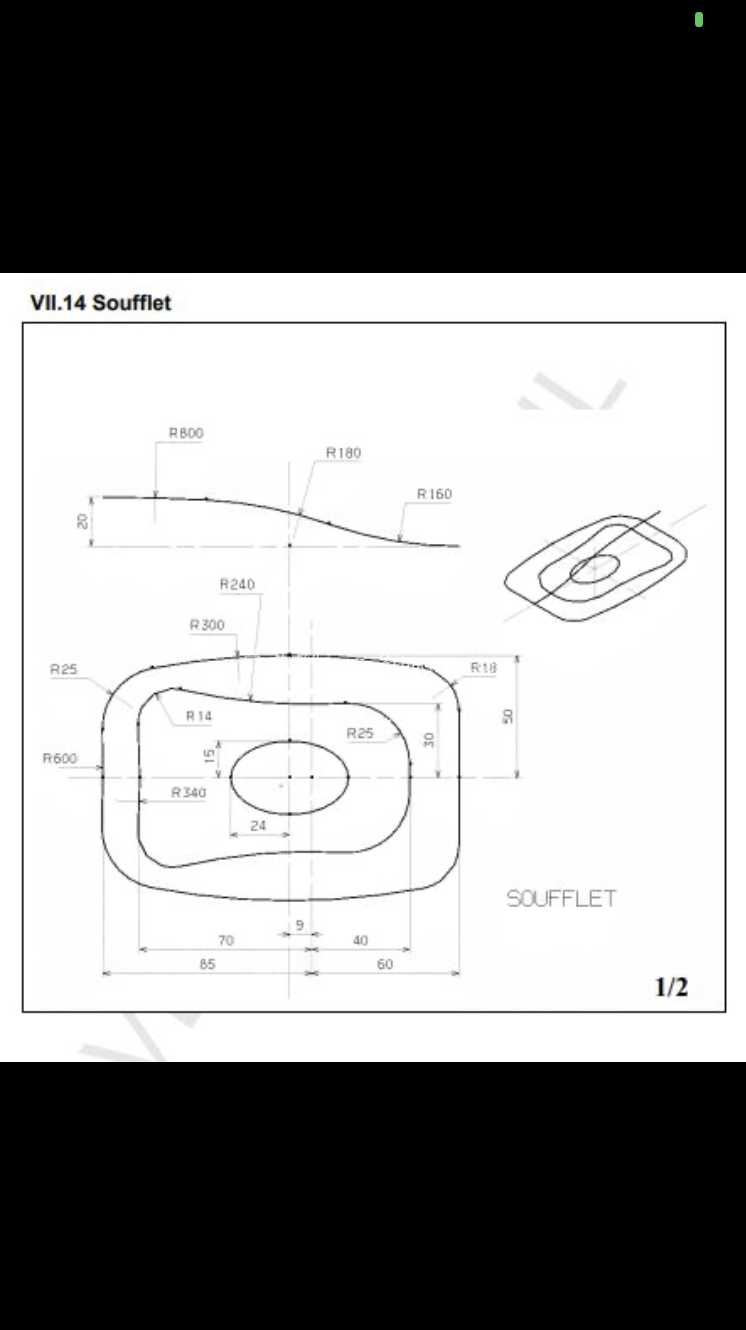

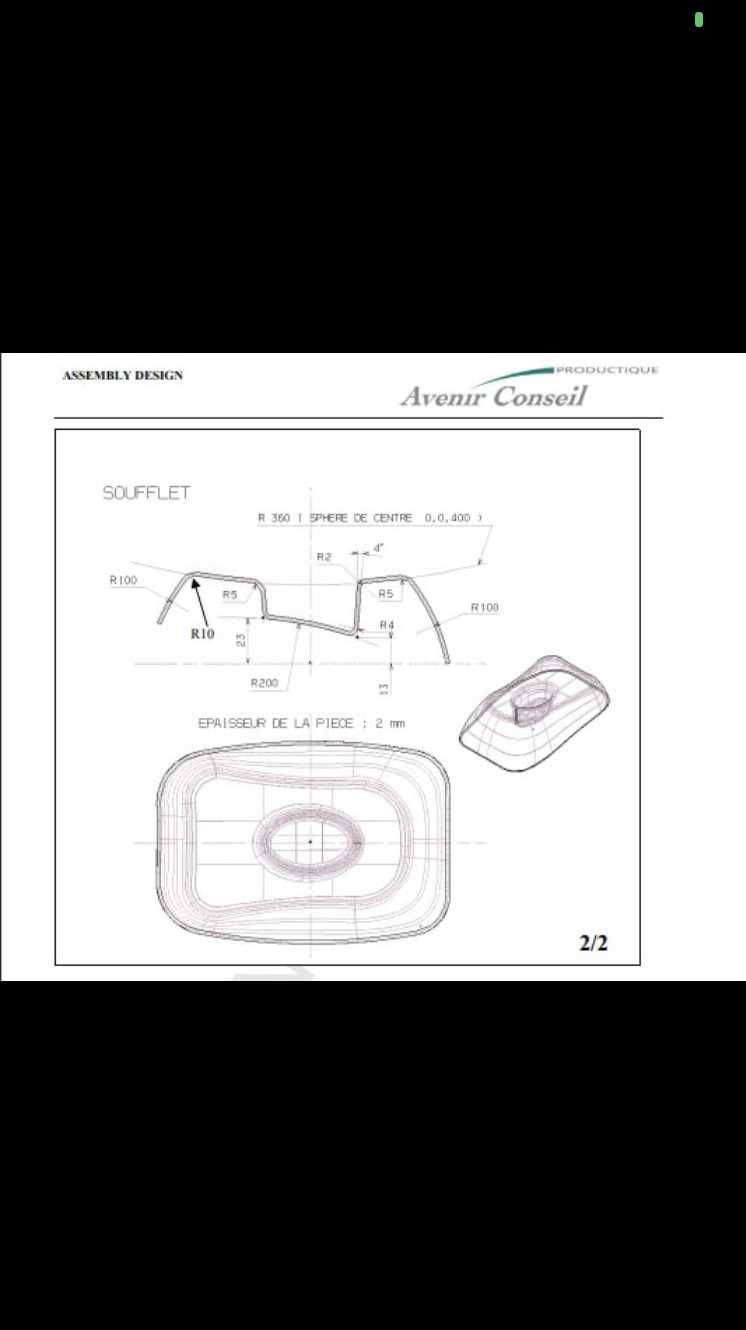

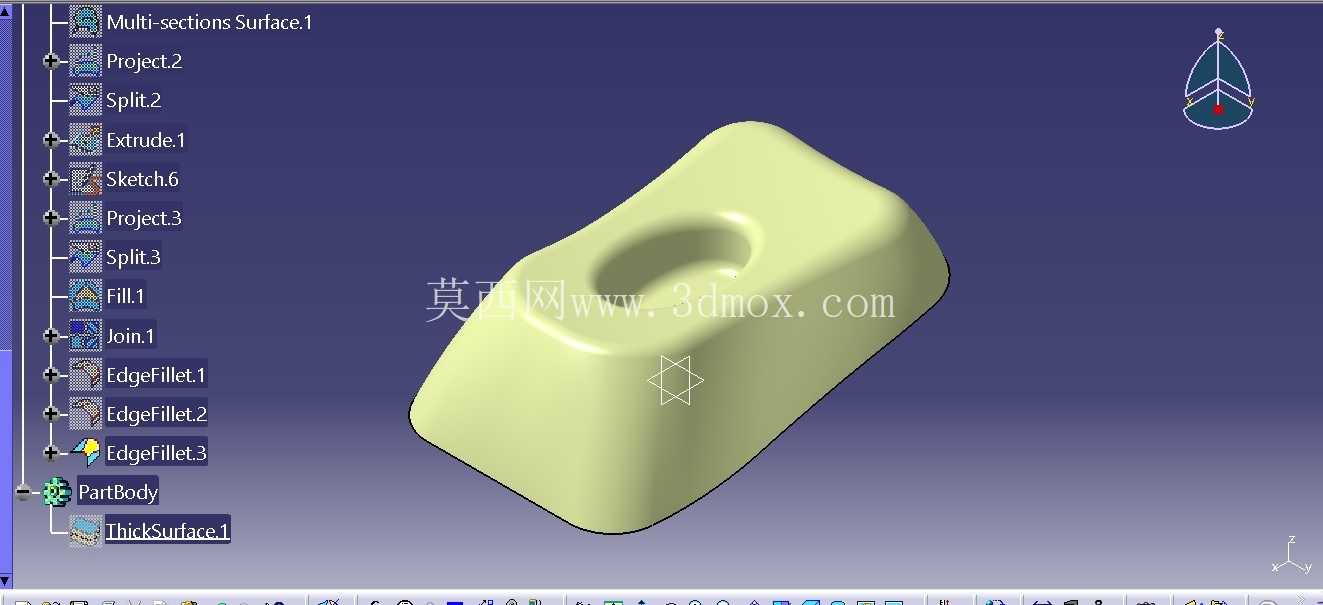

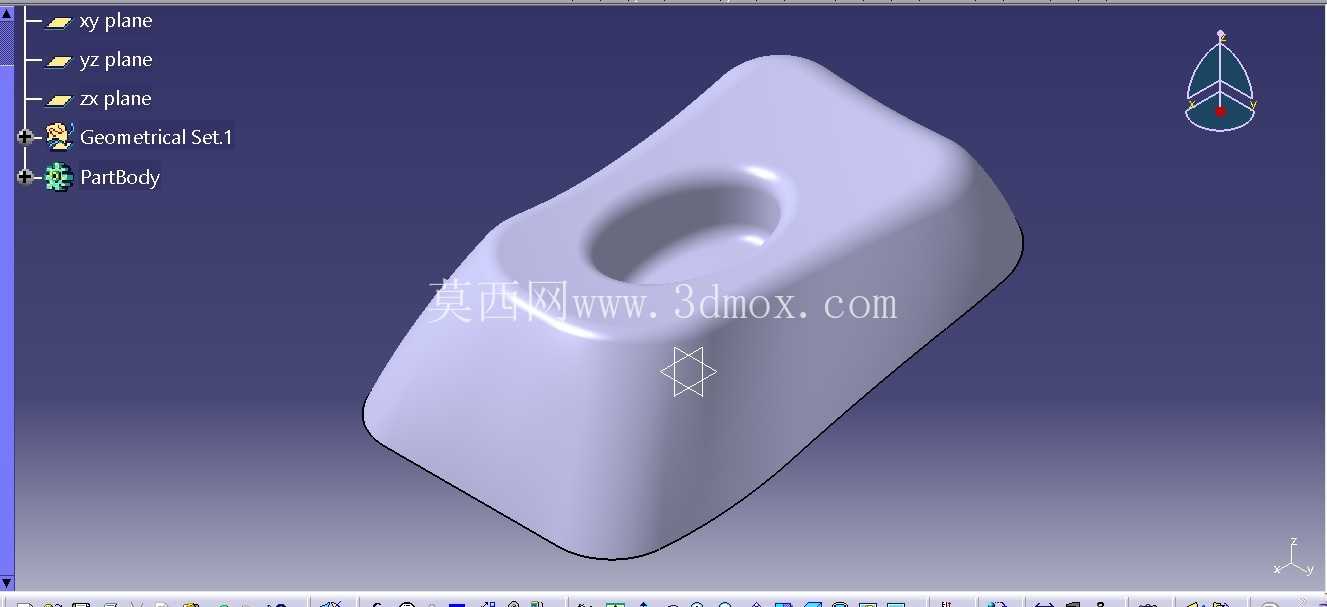

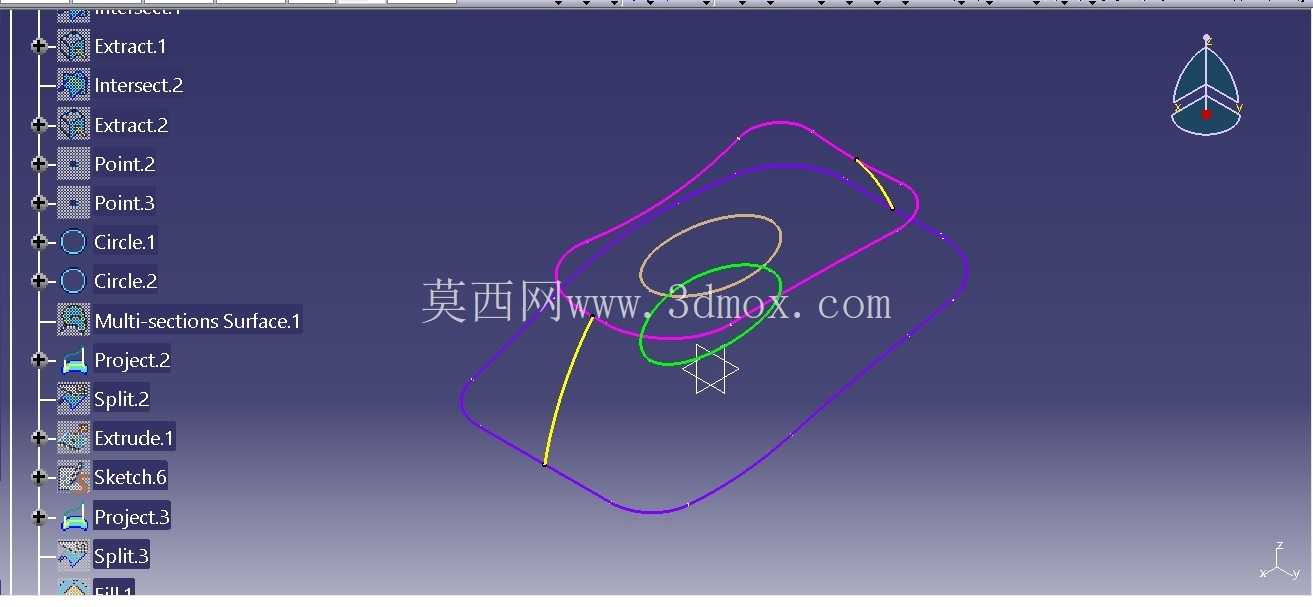

结构设计过程中，先通过提取产品外轮廓的关键控制点，搭建多截面曲面的基础框架，再通过投影、分割等特征操作逐步修整成型面的边界，确保型腔面与产品外轮廓的贴合精度控制在压铸工艺允许的公差范围内。整个成型曲面的拔模斜度按照不同区域的成型深度做了差异化设置，深度较深的侧壁区域拔模斜度取1.5度，浅腔区域取1度，既保证开模时压铸件能顺利脱离型腔，不会出现粘模、拉伤表面的问题，也不会因为拔模斜度过大导致产品尺寸超出设计公差。

从安装边界来看，这套成型结构的外轮廓尺寸适配标准模架的模仁安装槽，安装时可直接通过模架四周的锁紧块定位，不需要额外做非标改装，模仁背面的冷却水道预留位置与标准模架的水路接口完全对齐，安装时可直接接入压铸机的冷却循环系统，保证生产过程中型腔温度均匀分布，避免局部过热导致的铸件变形、模具寿命缩短问题。结构上还预留了排气槽的加工余量，在曲面的末端分型面位置，可直接加工深度0.15mm的排气槽，将充型过程中型腔内的空气顺利导出，进一步降低铸件气孔缺陷的产生概率。

在功能特性上，这套成型结构的曲面分割逻辑充分考虑了后续加工的工艺性，所有曲面特征都可以通过三轴数控铣削完成粗加工，仅局部窄槽区域需要做电极清根，不需要五轴设备即可完成整个模仁的加工，能有效降低模具的加工成本与生产周期。多截面曲面的衔接处做了曲率连续处理，生产出的压铸件表面不会出现明显的拼接棱线，后续抛光、表面处理工序的工作量可减少30%左右。设计时还考虑了模具的使用寿命，在金属液直接冲刷的进料口位置，曲面做了局部加厚处理，可通过局部镶件的方式替换易磨损区域，不需要整体更换模仁，大幅降低后续的模具维护成本。

实际生产验证中，这套结构适配的压铸件壁厚均匀控制在1.8mm-2.2mm之间，金属液充型时间可控制在0.3秒以内，配合对应的浇注系统设计，铸件的成型良率可稳定在95%以上。结构的顶出位置全部设置在铸件的非外观面，对应的曲面位置预留了顶针孔的安装凸台，顶针装配后与型腔面的贴合间隙控制在0.02mm以内，既不会出现飞边问题，也能保证顶出时铸件受力均匀，不会出现顶白、顶穿的缺陷。整个结构的分型面沿着产品的最大轮廓线设置，合模时的贴合面积足够，锁模力分布均匀，生产过程中不会出现飞边、跑料的问题，适配160吨级的冷室压铸机即可完成批量生产。
