手动齿轮齿条式按摩作业工装结构

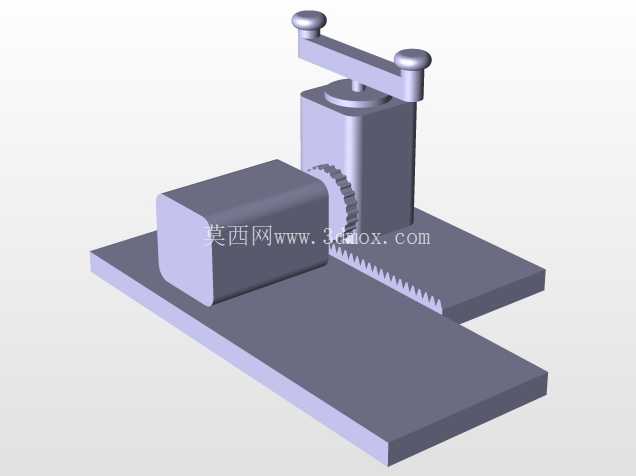

　　这套手动驱动的按摩作业工装结构，核心采用齿轮齿条啮合的直线进给方案，整体布局在一块一体化的安装底板上，底板作为整个结构的承载基准，平面度公差控制在0.1mm/100mm范围内，保证上部所有运动部件的安装基准统一，避免运行过程中出现卡滞、偏载的问题。从结构布局来看，左侧的块状安装位是按摩执行端的固定区域，可根据实际作业需求换装不同轮廓的按摩触头，适配不同部位的按压作业需求，该安装位的定位面设计有定位销孔，采用一面两销的经典定位方式，触头换装后的重复定位精度可控制在0.05mm以内，满足频繁换型的作业需求。

　　右侧的驱动单元集成了齿轮安装座与手动摇柄，摇柄采用双握柄的对称设计，操作时双手施力更均衡，转动过程中不会出现偏心力矩，齿轮安装座内部设计有滑动轴承衬套，降低转轴转动时的摩擦阻力，手动操作的力矩控制在2N·m以内，单人即可轻松完成全程操作。齿轮与底板上集成的齿条段直接啮合，摇柄转动时带动齿轮旋转，即可驱动整个安装座沿着底板上的导向面做直线往复运动，齿条的有效行程覆盖整个按摩作业的进给范围，运动过程中齿轮齿条的侧隙控制在0.03-0.05mm之间，既不会因为侧隙过大出现进给空程，也不会因为侧隙过小导致转动卡滞。

　　导向面采用一体化铣削成型，没有额外加装线性导轨，在满足低负载、低速运动需求的前提下，大幅降低了结构的加工与装配成本，适合小批量、定制化的作业场景使用。整个结构的安装边界非常清晰，底板的四个角预留了安装沉孔，可直接通过螺栓固定在工作台或者机架上，不需要额外设计转接安装板，整体的高度方向尺寸控制在150mm以内，不会占用过多的垂直安装空间，适配多数桌面级作业场景的安装需求。从功能实现逻辑来看，手动驱动的设计完全摒弃了气动、电动等外部动力源，不需要布设气管、电缆，在没有动力供给的临时作业场景也能正常使用，结构本身的故障点极少，日常维护只需要定期在齿轮齿条啮合面涂抹润滑脂即可，维护成本极低。

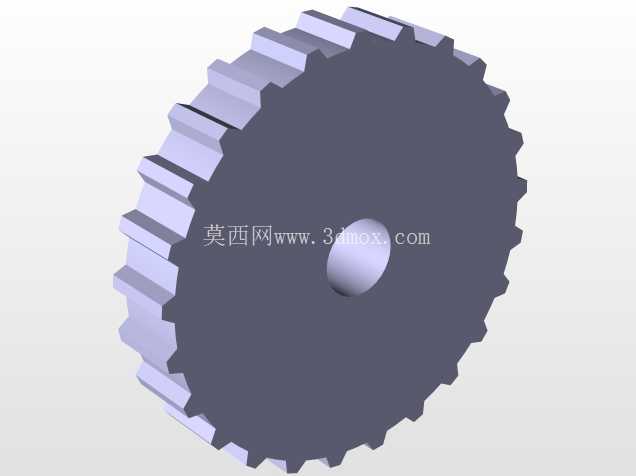

　　设计过程中特意将运动部件的边缘都做了R2以上的圆角处理，避免操作过程中出现锐边划伤的安全隐患，摇柄的转动半径经过反复校核，操作时手部不会与底板或者其他固定部件发生干涉，连续长时间操作也不会出现磕碰问题。这套结构除了用于按摩作业的场景外，也可通过更换执行端部件，适配小行程的直线按压、压装、打磨等轻负载作业场景，结构的拓展性较强，所有的零部件都采用常规的机加工工艺即可生产，不需要特殊的加工设备，加工周期短，制造成本可控。在装配逻辑上，整个结构采用分层装配的思路，先将齿条与底板集成加工完成，再依次装配齿轮安装座、摇柄、执行端固定块，所有的连接螺栓都采用内六角圆柱头螺栓，螺栓头全部沉于零件表面以下，不会出现突出的结构影响操作或者运动。齿轮的参数选用模数1.5的直齿圆柱齿轮，齿数20，齿条的齿距与齿轮完全匹配，运动过程中的传动比恒定，进给速度完全由手动摇柄的转动速度控制，操作人员可根据实际的作业需求灵活调整进给速度与按压力度，相比自动化驱动的设备，操作灵活性更高，适合个性化、非标准化的作业需求。整个结构的重量控制在5kg以内，单人即可完成搬运与安装，不需要借助吊装设备，转场使用非常方便。
