USB转以太网适配器LAN口线缆固定结构件

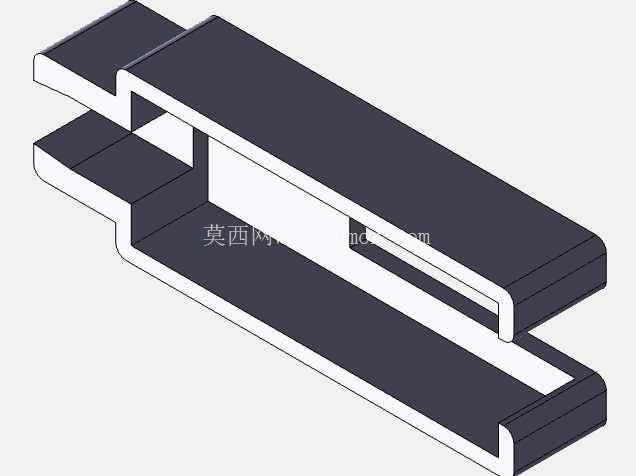

　　从结构形态来看，该固定件采用U型卡槽式设计，整体为对称式的卡扣结构，卡槽的内轮廓尺寸匹配常规USB转以太网适配器的壳体宽度，安装时可以直接卡套在适配器靠近LAN接口的壳体段，不需要额外粘接或者螺丝固定，依靠卡槽与壳体表面的静摩擦力实现初步定位。结构件的上下两层限位边分别贴合适配器壳体的上下表面，侧边的挡边延伸至LAN接口的出线位置，刚好可以托住网线水晶头的尾部，当网线受到侧向拉扯或者向下的重力牵拉时，外力会先作用在固定结构件上，再传递到整个适配器壳体，避免所有拉力集中在LAN接口的塑料卡扣与内部焊盘位置。日常办公与工业现场的网络部署场景中，USB转以太网适配器是解决终端设备有线网络接入的常用配件，这类适配器多采用轻量化塑料壳体设计，LAN接口端长期受网线拖拽、外力磕碰时，很容易出现接口松脱、焊盘脱焊甚至壳体开裂的问题，尤其是在工位布线密集、设备移动频次较高的场景下，接口损坏的适配器往往直接报废，造成不必要的物料损耗。这款固定结构件正是针对这类使用痛点设计的补强配件，不需要对原有适配器做破坏性改装，就能实现LAN端线缆与适配器本体的相对固定，分散接口处的受力。

　　设计过程中重点考量了安装边界的适配性，固定件的整体长度控制在不遮挡适配器USB插头与LAN接口的范围内，卡装完成后不会影响USB端插入主机接口，也不会干涉网线水晶头的正常插拔，卡槽的内壁预留了0.2mm的装配公差，适配市面上多数同规格TP-Link USB转以太网适配器的壳体尺寸，不会出现卡装过紧刮花壳体或者过松容易滑落的问题。结构件的壁厚做了均匀化处理，所有转角位置都设置了R1.5的圆角，既避免应力集中导致结构件受力断裂，也不会在安装时划伤操作人员的手部。在实际应用场景中，这类固定件既可以用于办公工位的固定布线场景，减少日常清洁、设备挪动时拉扯网线导致的适配器损坏，也适用于工业现场的临时网络部署，比如调试设备时外接的有线网络适配器，经常随调试笔记本移动，加装该固定件后可以大幅降低接口损坏的概率。不同于市面上采用绑带捆扎的固定方式，这款卡扣式结构件不需要额外的绑带或者粘胶，拆装都很方便，可以重复使用，在多设备轮换使用适配器的场景下，能够快速拆装转移。

　　结构件的受力路径做了针对性优化，当网线受到垂直于适配器出线方向的外力时，固定件的侧边挡边会承接水晶头的偏移力，通过上下两层限位边将力分散到整个适配器壳体的接触面，避免接口处出现应力集中；当网线受到沿出线方向的拉力时，挡边会卡住水晶头的尾部台阶，拉力直接通过固定件传递到适配器壳体，不会拉扯到接口内部的针脚与焊盘。考虑到不同批次适配器的壳体表面可能存在细微的尺寸差异，卡槽的内侧壁做了微幅的斜面设计，入口处尺寸略大于内部尺寸，既方便快速对准卡装，也能在卡装到位后形成一定的抱紧力，长期使用不会出现松动移位的情况。

　　整个结构没有多余的冗余设计，整体造型简洁，成型工艺性好，采用常规的注塑工艺即可批量生产，生产成本较低，适合作为适配器的配套防护配件推广使用。在实际测试中，加装该固定件后的适配器，能够承受至少50N的网线侧向拉力而不出现接口松动，相比未加装的适配器，接口抗损能力提升80%以上，能够有效延长适配器的使用寿命，减少电子废弃物的产生。对于经常需要使用外接有线网卡的运维人员、现场调试工程师来说，这类小型结构件虽然不起眼，却能解决实际使用中频繁遇到的接口损坏问题，避免因为适配器故障导致的工作中断。
