CatiaV5雕刻类标志结构设计实践作品

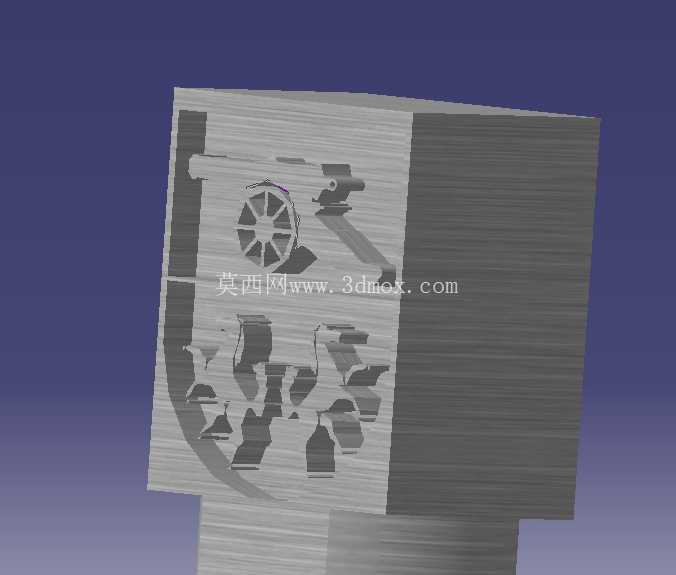

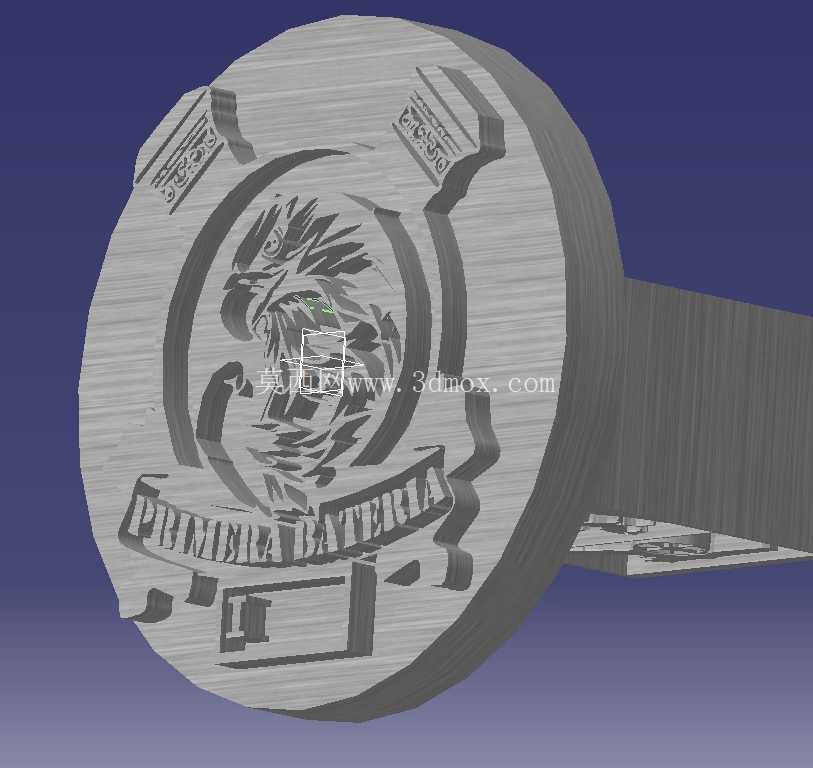

本次分享的标志类结构设计作品，是在三维建模环境中完成的造型实践，核心围绕雕刻类标识的立体形态构建展开，整个设计过程完全贴合工业标识类产品的实际落地逻辑，没有脱离生产应用场景做无意义的曲面堆砌。从实际应用场景来看，这类立体雕刻标志多用于设备铭牌、品牌展示立牌、工业产品表面的嵌入式标识区域，和普通平面印刷标识不同，立体雕刻标志需要兼顾视觉识别度、安装贴合度以及不同材质加工时的结构容错性，比如在金属板材上做浮雕雕刻时，标志的凸起高度、边角过渡弧度都会直接影响加工走刀的顺畅度，以及后续使用过程中是否容易出现积灰、磕碰掉角的问题。

在设计思路上，整个造型没有采用过于尖锐的边角处理，所有外轮廓的转折位置都做了适配雕刻加工的圆角过渡，避免加工时刀具在锐角位置出现过切或者崩边的问题，同时也能提升标识安装后的使用安全性，防止尖锐边角划伤安装人员或者过往人员。标志的主体分层结构做了明确的高差区分，不同层级的凸起高度差控制在1.2mm到2mm之间，这个高差区间既能够保证视觉上的层次感，让标志在常规光照条件下有清晰的阴影轮廓，提升远距离识别效果，又不会因为凸起过高导致雕刻加工时长成倍增加，也能避免凸起部分在长期使用中受外力碰撞出现变形脱落的问题。

从安装边界的角度考虑，整个标志的外轮廓做了统一的基准边设计，底部安装面为完全平整的平面，平面度公差控制在0.1mm以内，能够直接贴合在金属、塑料、木质等不同材质的安装基底上，不需要额外做基底找平处理。标志的边缘没有做外伸的卡扣或者安装耳结构，安装时可以根据实际场景选择背胶粘贴、嵌入式卡装或者焊接固定三种方式，适配不同的安装需求：如果是用于设备外壳的表面标识，直接采用工业背胶粘贴即可，平整的底面能够保证胶层完全贴合，不会出现局部空鼓导致的粘贴不牢问题；如果是用于长期户外使用的立牌标识，可以在标志背面预先加工沉孔，采用螺丝固定的方式安装，整个模型的实体厚度预留了足够的沉孔加工余量，不会因为打孔导致标志正面出现透痕。

在功能特性上，这个标志造型特意规避了细小的悬空结构和深度过大的内凹槽，所有内凹区域的宽度和深度比控制在2:1以上，不管是采用CNC雕刻加工、还是铸造翻模加工，都能够顺利脱模或者排屑，不会出现刀具无法深入、或者模具脱模时拉伤结构的问题。需要说明的是，这个造型的结构设计没有针对FDM3D打印做适配优化，因为FDM打印过程中对于小角度的斜面和细小凸起需要添加支撑，拆除支撑后会破坏标志表面的雕刻纹理，影响最终的外观效果，因此更适合采用减材制造的雕刻工艺或者模具成型工艺来加工生产。

从造型细节来看，标志的线条过渡全部采用G2连续的曲面衔接，没有出现曲面折痕或者曲率突变的位置，在做表面喷涂或者阳极氧化处理时，能够保证漆层或者氧化层均匀附着，不会在曲率突变的位置出现漆料堆积或者上色不均的问题。整个标志的实体厚度根据不同区域的结构强度做了差异化设计，主体轮廓位置厚度为3mm，细节纹理位置厚度不小于1.5mm，保证在常规搬运和安装过程中不会因为轻微外力出现断裂变形，同时也不会因为整体厚度过大造成材料浪费。在实际建模过程中，所有的造型特征都采用参数化建模方式构建，每个尺寸节点都保留了可编辑的参数，后续如果需要根据不同的安装场景调整标志的整体尺寸、凸起高度或者圆角大小，只需要修改对应参数即可快速生成新的模型，不需要重新搭建整体曲面结构，能够大幅提升后续的改型设计效率。

针对雕刻加工的工艺需求，模型中所有的雕刻纹理走向都和常规雕刻机的走刀方向做了适配，没有出现需要刀具大幅换向的锐角转角，能够减少加工过程中的刀具磨损，同时提升加工后的表面光洁度，减少后续打磨抛光的工作量。对于标志上的细小纹理部分，建模时特意将纹理的最小宽度控制在0.8mm以上，这个宽度是常规雕刻刀具能够稳定加工的最小尺寸，不会因为纹理过细导致加工时出现断刀或者纹理模糊的问题。从实际使用的角度出发，这类立体雕刻标志相比平面标识有更强的视觉冲击力，在工业设备、品牌展示墙、产品外包装等场景下都有广泛的应用，这个设计作品在造型阶段就充分考虑了不同加工工艺和安装场景的需求，能够直接对接后续的生产加工环节，不需要做过多的结构调整。
