医用听诊器夹持固定支架结构设计

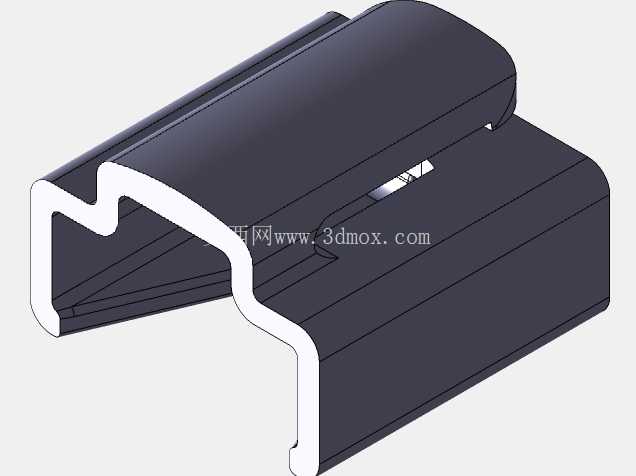

　　这款夹持支架主要服务于临床诊疗场景中医用听诊器的收纳固定需求，日常门诊、急诊查房、基层巡诊等场景中，医护人员常需要临时放置听诊器，若直接放置在桌面、治疗盘表面，听诊器听头容易接触污染物造成交叉感染，耳挂部分也容易因剐蹭弯折损坏，这款支架就是为解决这类实际使用痛点设计的专用固定构件。从结构功能来看，支架采用单侧开口的卡合式设计，内侧轮廓做了与听诊器管路、听头衔接部位匹配的仿形曲面，不需要额外的锁扣、绑带结构，依靠构件本身的弹性形变就能实现听诊器的快速卡入与取出，单手即可完成取放操作，适配医护人员穿戴手套、手持其他诊疗器械时的操作习惯，不会额外增加操作步骤。

　　支架的安装边界适配常规的诊疗桌侧边、治疗车护栏、病房设备带边缘等位置，卡接部位的开口尺寸做了通用化设计，可适配15mm到35mm厚度的平板、圆管类安装基面，不需要在安装面打孔破坏原有设施结构，安装后不会出现松脱晃动，取放听诊器时也不会带动支架移位。设计过程中优先考虑了医用场景的清洁需求，整个构件没有细小的缝隙、死角结构，外露表面全部做了圆弧过渡处理，日常使用含氯消毒剂擦拭消毒时不会残留积液，也不会积存灰尘、诊疗废弃物碎屑，符合院感防控的清洁要求。构件的壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既保证了卡接部位的弹性变形量，不会因为硬度过高导致卡入困难，也避免了壁厚过薄导致的结构强度不足，长期反复使用不会出现塑性变形、断裂问题。内侧与听诊器接触的部位做了微凸的限位筋结构，听诊器卡入后会被限位筋卡在预设位置，不会因为支架倾斜、轻微晃动出现滑落，同时限位筋的接触面积很小，不会过度挤压听诊器的橡胶管路，避免长期夹持造成管路表面压痕、老化开裂。

　　从铸造工艺适配性来看，整个构件采用一体化结构设计，没有分体装配的部件，分型面设置在构件的对称中心位置，拔模斜度控制在1.5度，既方便铸造过程中的脱模操作，也不会因为拔模斜度过大影响安装面的贴合精度，铸造完成后仅需要对分型面的飞边做简单打磨处理即可投入使用，不需要复杂的后加工工序，适合批量生产降低制造成本。构件的外侧表面做了平面化处理，可根据使用场景的需求粘贴标识、科室标签，不会因为曲面结构导致标识粘贴起翘、脱落。

　　在实际使用测试中，这款支架可适配绝大多数常规规格的医用听诊器，包括成人用、儿童用的不同尺寸听头的听诊器，卡入后听诊器的耳挂部分自然下垂，不会与安装基面、周边其他诊疗器械发生剐蹭，取用时可以直接握住听头部位抽出，不需要额外调整支架位置。考虑到医用场景可能存在的磕碰情况，构件的所有外边缘都做了R2以上的圆角处理，即使受到意外碰撞也不会产生尖锐边角划伤医护人员或者损坏周边器械。支架的整体外形紧凑，安装后突出安装基面的尺寸控制在60mm以内，不会占用过多的诊疗操作空间，也不会因为突出尺寸过大导致过往人员、器械剐蹭到支架。
