阶梯式异形定位支撑结构件

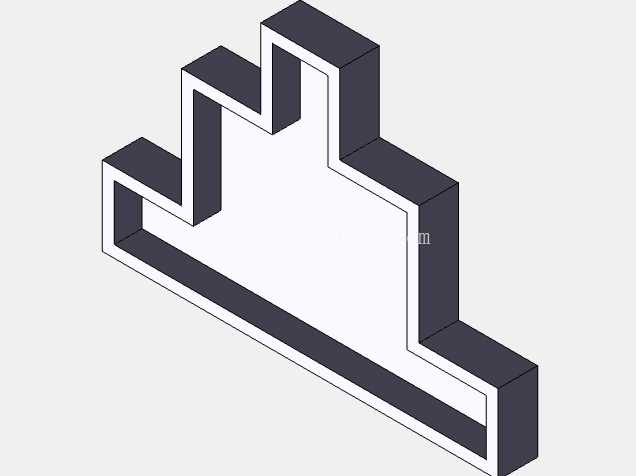

　　该阶梯式异形定位支撑结构件，主要应用于铸造生产线上的砂芯定位工位，作为压铸模具配套的辅助支撑构件使用，在高温金属液充型过程中承担砂芯侧向支撑、型腔尺寸限位的核心作用，避免充型压力冲击导致砂芯偏移，最终保障铸件内腔尺寸精度符合公差要求。从结构功能来看，构件采用多阶错落的轮廓设计，不同高度的凸起台阶分别对应砂芯上的对应避让槽，安装时可通过台阶的卡合实现快速定位，无需额外加装定位销即可完成初定位，大幅缩短换模时的构件调整时间；构件整体为等壁厚框型结构，内部中空的设计既降低了构件自身重量，也减少了与砂芯的接触面积，避免合模时挤压砂芯造成局部破损，同时中空区域可预留排气通道，充型过程中型腔内的气体可顺着构件间隙顺利排出，减少铸件气孔缺陷的产生。

　　设计过程中优先考虑了铸造工况的热胀冷缩特性，所有转角位置均采用统一的圆角过渡，避免应力集中导致的构件受热变形，各台阶的高度差经过反复校核，既保证卡合深度足够防止定位失效，也控制了凸起高度避免与模具其他运动部件产生干涉；构件的安装基准面为底部的整圈平面，安装时可直接贴合模具模板的安装平面，通过侧边的两个沉头孔完成固定，安装边界预留了足够的扳手操作空间，无需特殊工装即可完成拆装维护。

　　从实际使用场景出发，该构件可适配多种中小型铝合金压铸件的砂芯定位需求，针对不同尺寸的砂芯仅需调整对应台阶的高度参数即可快速改型，构件的壁厚经过受力仿真校核，在承受12MPa充型压力的情况下形变量可控制在0.02mm以内，完全满足铸件尺寸公差的CT6级要求；外轮廓的阶梯造型同时兼顾了起模斜度的需求，开模时构件可随动模顺利脱离铸件，不会出现卡滞拉伤铸件表面的问题。

　　不同于常规的方块式支撑块，该异形结构的每一处轮廓变化都对应实际生产中的功能需求，没有多余的装饰性结构，所有非配合面均保留了拔模斜度，配合面的平面度要求控制在0.01mm以内，保证安装后的定位精度；在长期高温工况下，构件的框型结构相比实心结构拥有更好的散热性能，可减少热积累导致的材料老化，延长构件的使用寿命，降低生产过程中的配件更换频率。
