仿生多足移动爬行机器人结构设计

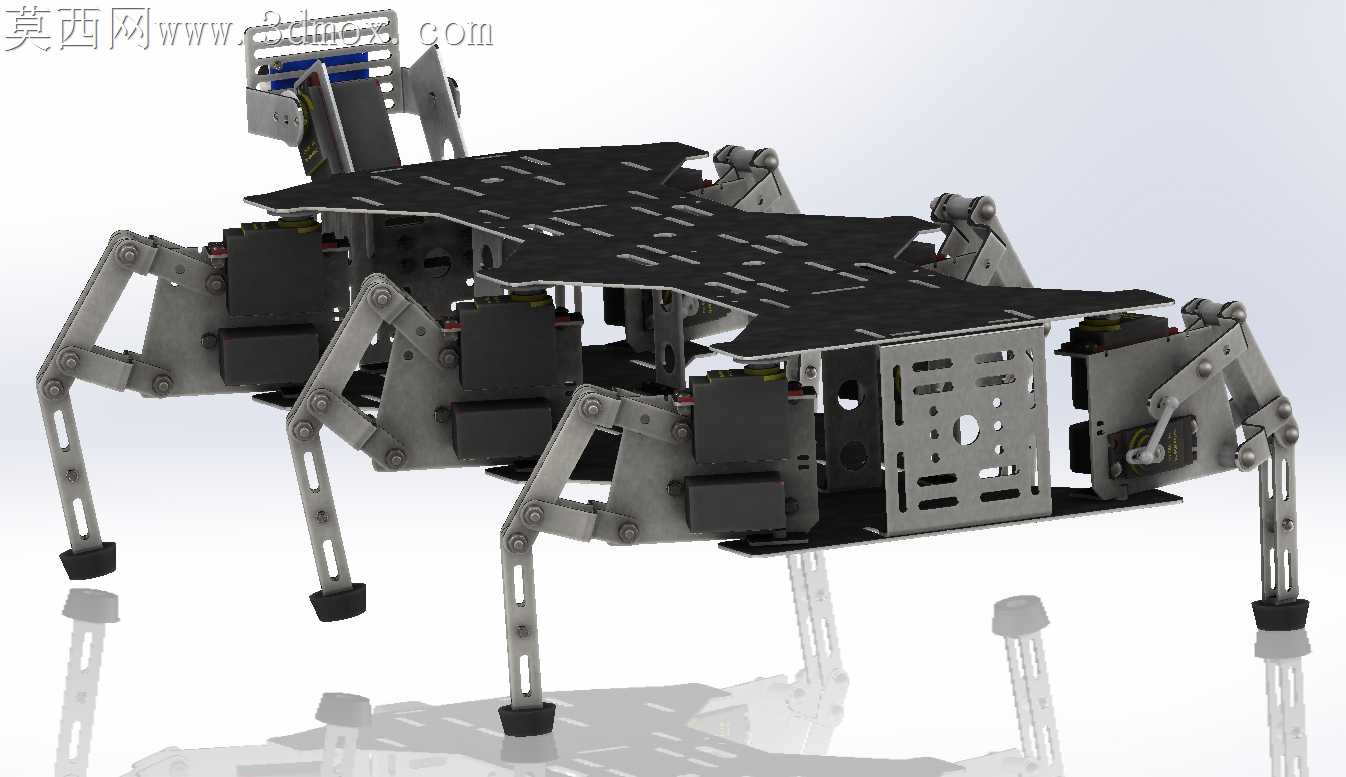

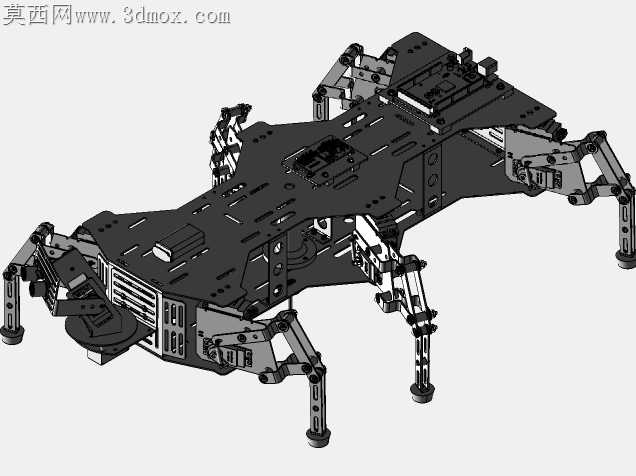

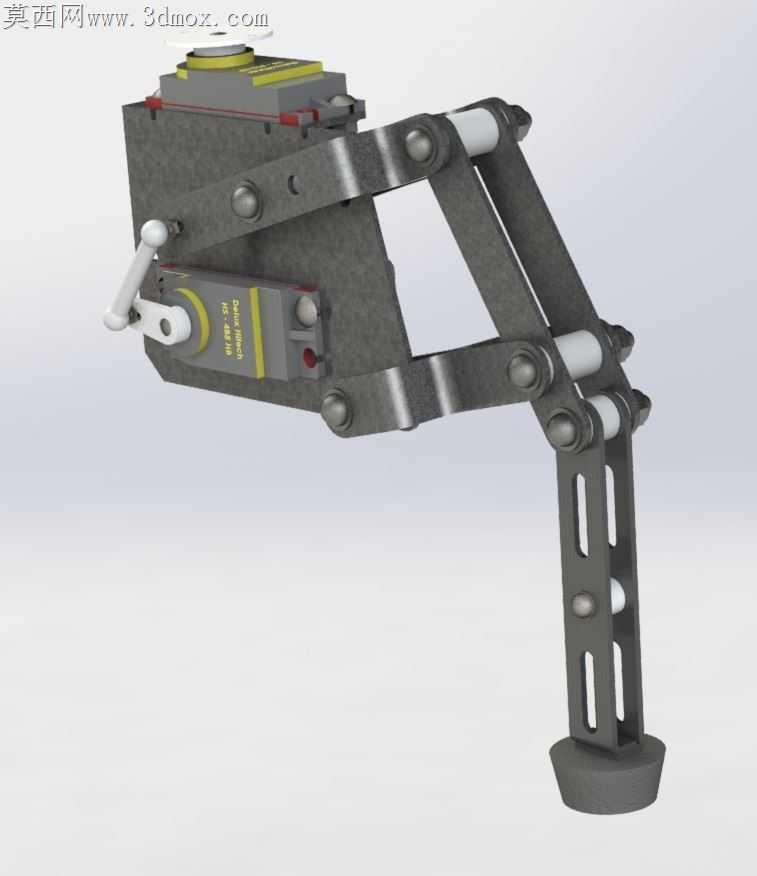

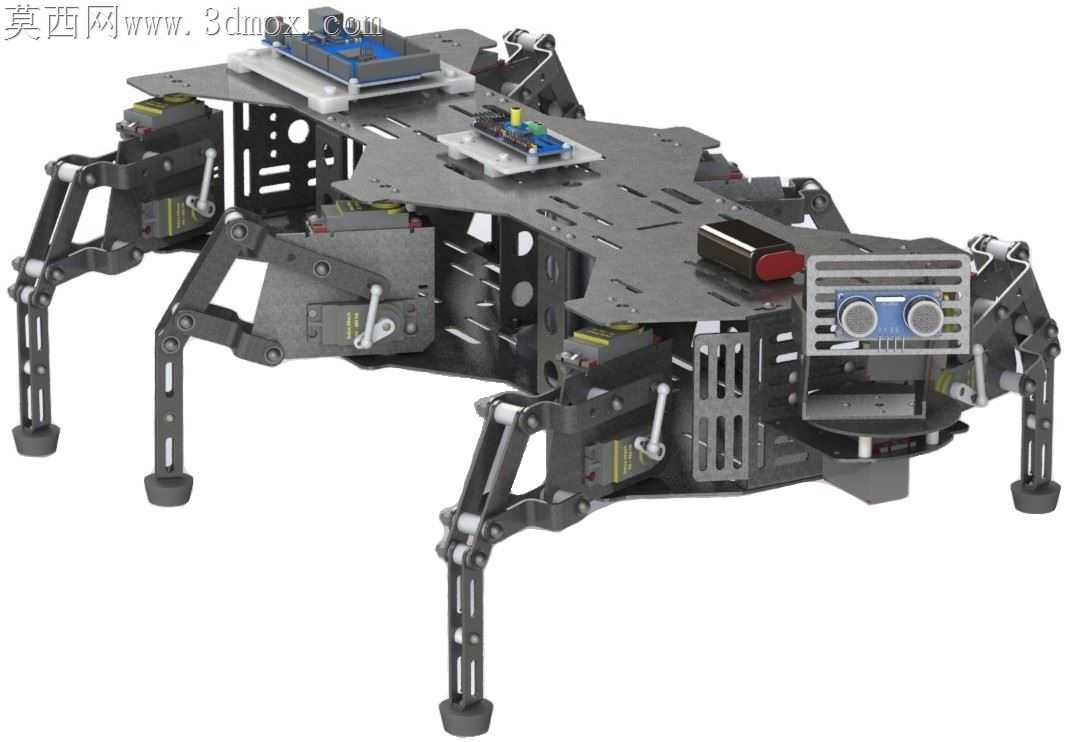

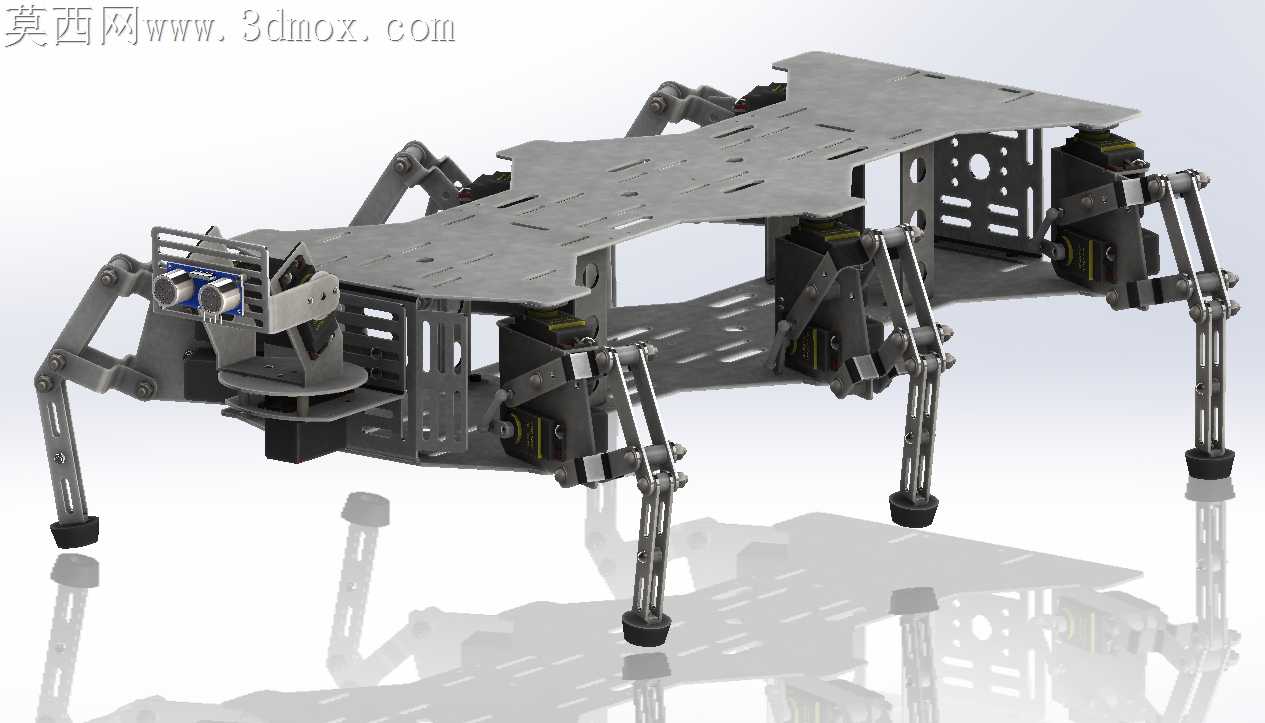

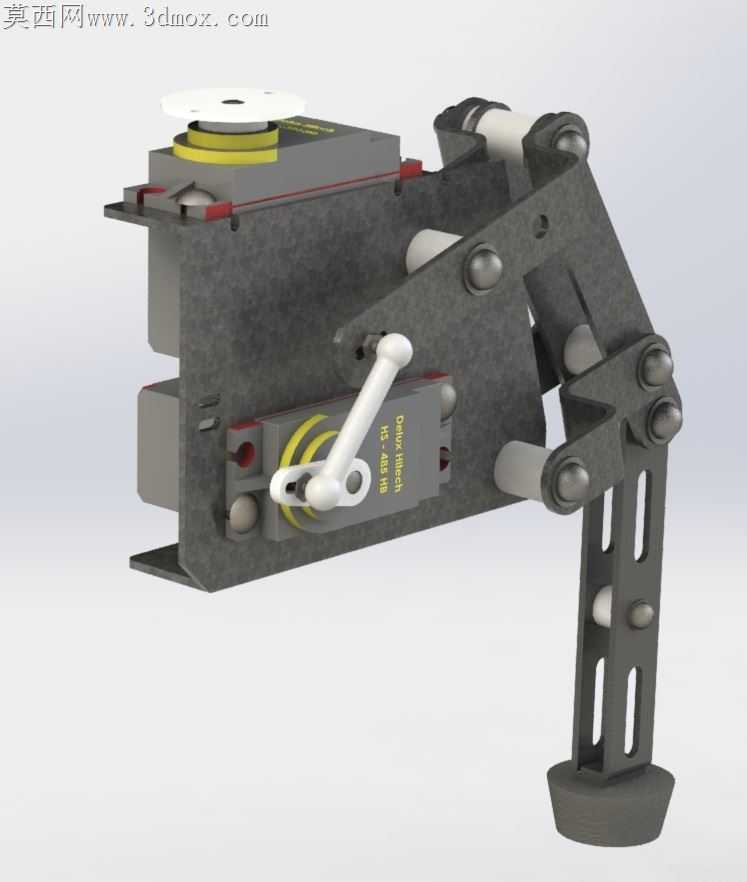

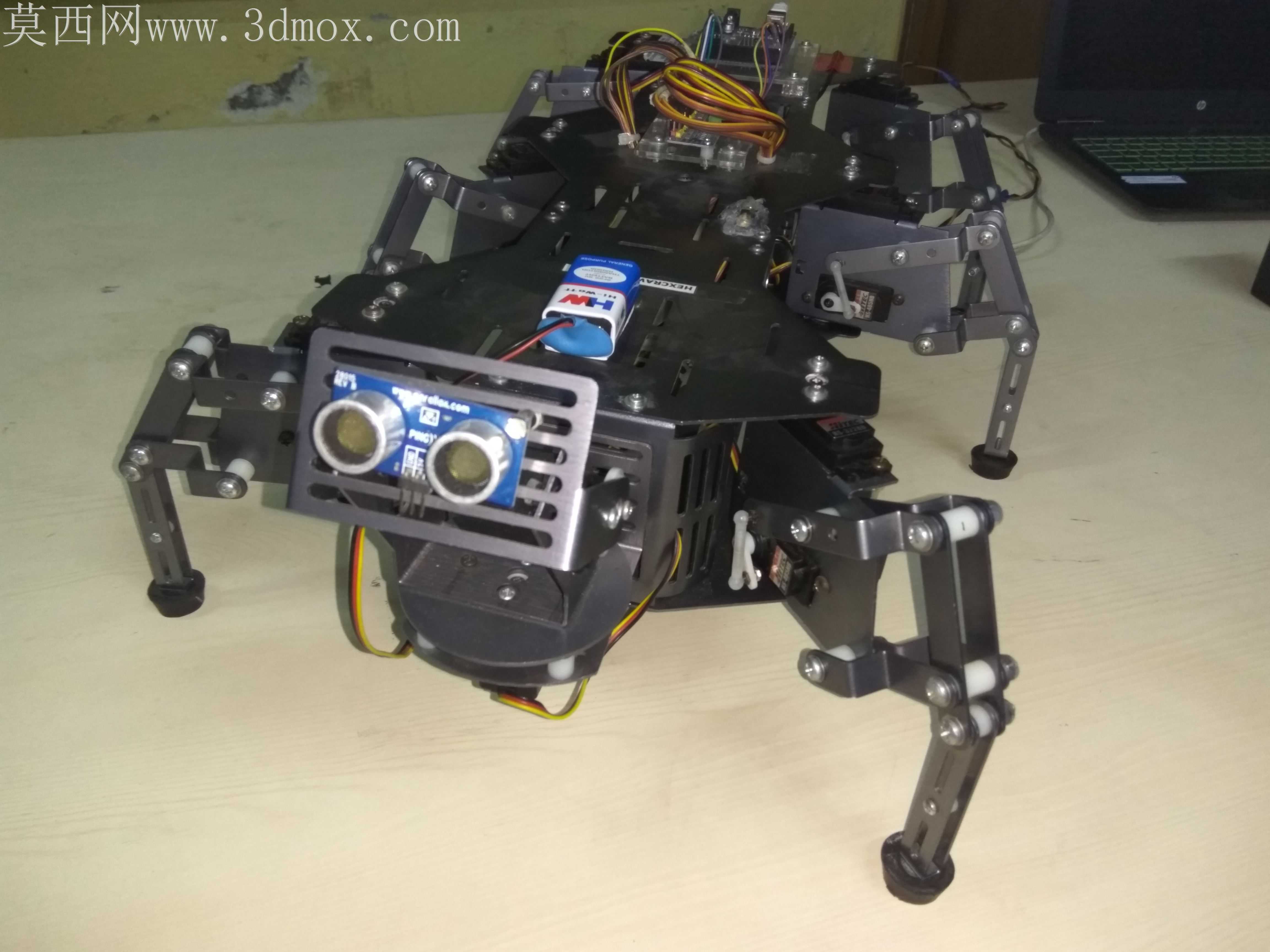

足式移动机构落地时最容易被忽略的，是足端触地瞬间的冲击力反向传导问题，很多同类型设计只追求步态仿真的视觉效果，忽略了关节处舵机的受力冗余，实际跑起来很容易出现舵机扫齿、连杆形变的问题。这款六足爬行结构在腿部连杆的铰接位置做了衬套预留槽，没有直接让金属连杆和舵机摇臂硬接触，装配时可以嵌入尼龙衬套抵消径向窜动，哪怕足端踩在不平整的碎石路面，冲击力也会先被衬套吸收一部分，不会直接砸在舵机输出轴上。机身主体的层叠式板材没有做整面封闭，而是开了大量规则的减重孔，这些孔位不是随意排布的装饰，刚好对应上层控制板、电池模块的安装螺柱位置，走线可以直接穿过孔位走到下层舵机接线端，不用额外在板材侧面开走线槽，既减少了板材加工时的铣削量，又能避免线束外露被行进中的障碍物勾挂。腿部的三段式连杆转角做了硬限位凸起，不需要靠舵机内部的限位来锁止行程，调试步态时哪怕控制程序给出超出行程的角度信号，连杆碰到凸起就会停住，不会因为舵机过转把整个腿别断。机身前端的传感器安装位做了可微调的俯仰支架，不是直接把超声模块锁死在面板上，遇到不同坡度的行进场景，可以手动调整传感器的探测角度，不用重新设计安装面板。足端的橡胶脚垫预留了卡接槽，不用螺丝固定，磨损后可以直接拔下替换，日常维护不需要拆整个腿部连杆。每一组腿部舵机的安装座都做了定位止口，装配时不用反复测量孔位对齐度，把舵机顺着止口推进去就能对准螺孔，能把单腿的装配时间压缩近一半，也不会出现因为安装偏斜导致的腿部运动卡滞。层叠板材之间的支撑柱长度做了差异化匹配，靠近电池的位置支撑柱更长，留出了足够的电池散热空间，靠近控制板的位置支撑柱更短，能减少接插件的引线长度，降低信号传输的干扰。这种结构设计没有追求花哨的外观曲面，所有的结构取舍都围绕户外行进的可靠性、装配维护的便捷性展开，哪怕是学生竞赛团队做实物加工，也能靠常规的板材切割、标准件采购完成落地，不需要定制特殊的异形零件，加工容错率很高。
