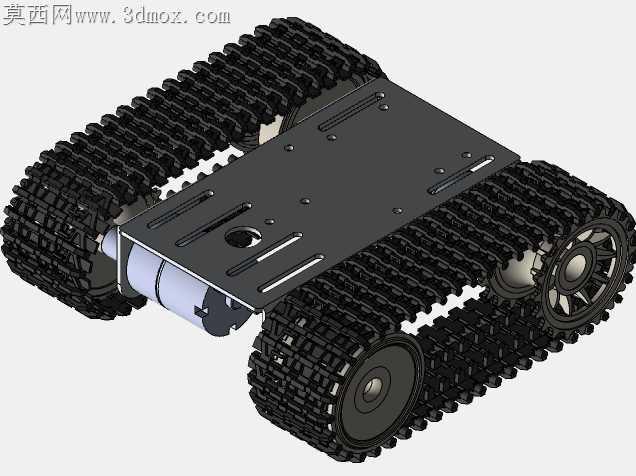

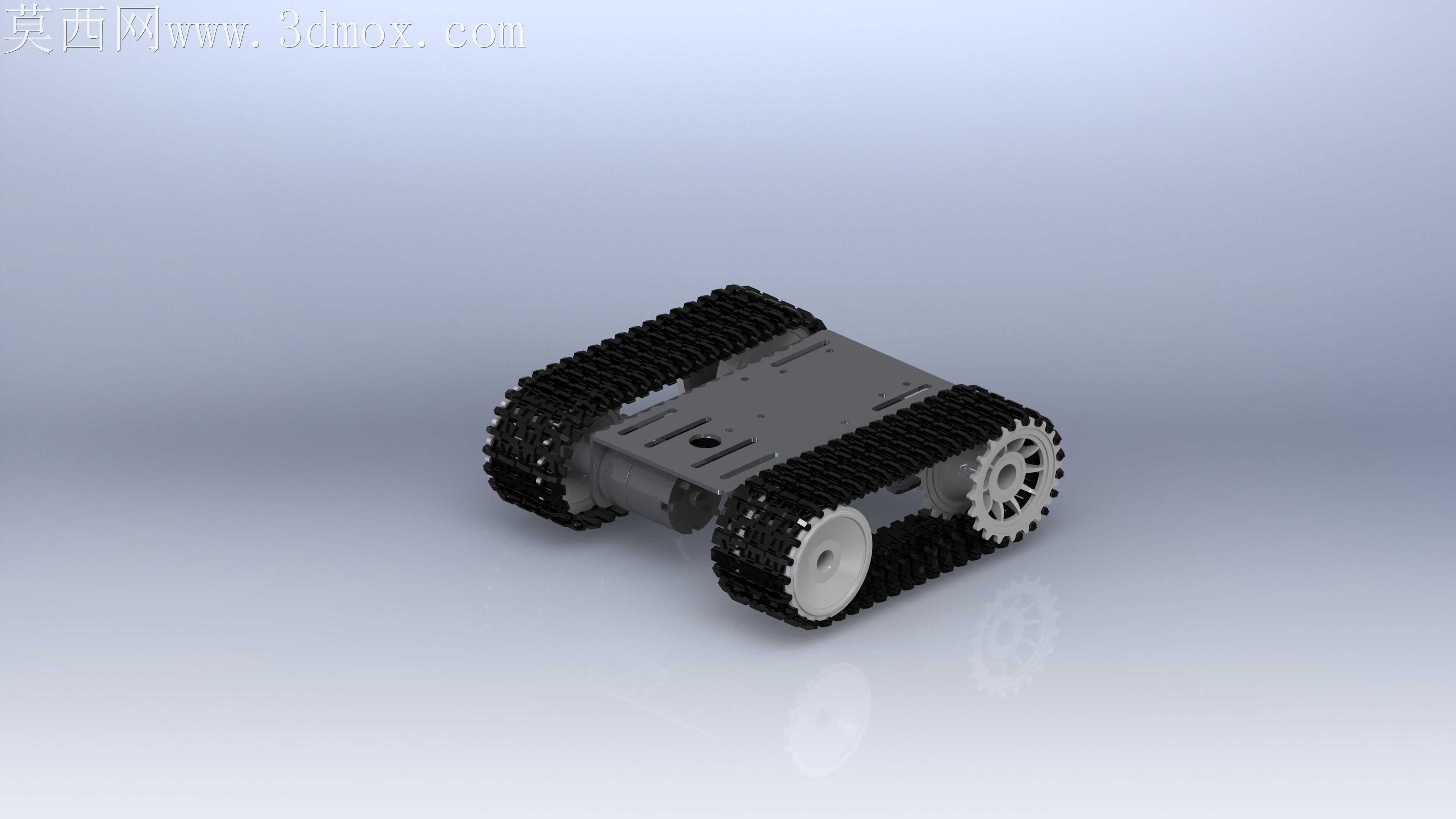

小型履带式智能移动机器人底盘结构

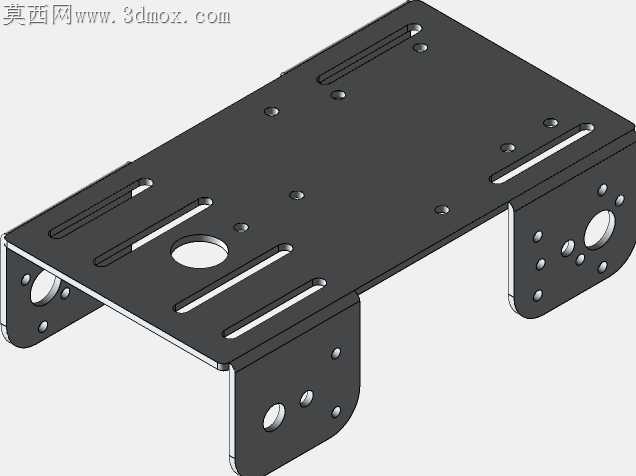

小型履带移动载具在实训加工场景里最容易被忽略的隐患，是履带张紧结构与安装板平面度的匹配偏差，很多初版设计直接将驱动轮、从动轮的安装座锁死在平板上，跑过几十次越障测试就会出现履带跳齿、单侧偏磨的问题，甚至会因为履带拉扯力不均把塑料安装座扯裂。这款底盘的安装板上预留了多组腰型调节孔，从动轮轴座可以沿着孔位前后滑移调整张紧量，不需要额外加装张紧轮就可以抵消履带长期使用后的拉伸形变，调节到位后用锁紧螺母固定即可，拆装维护时不需要拆解整个行走轮组。

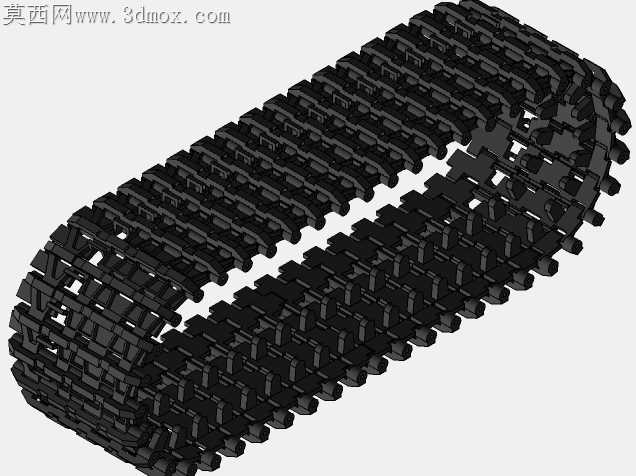

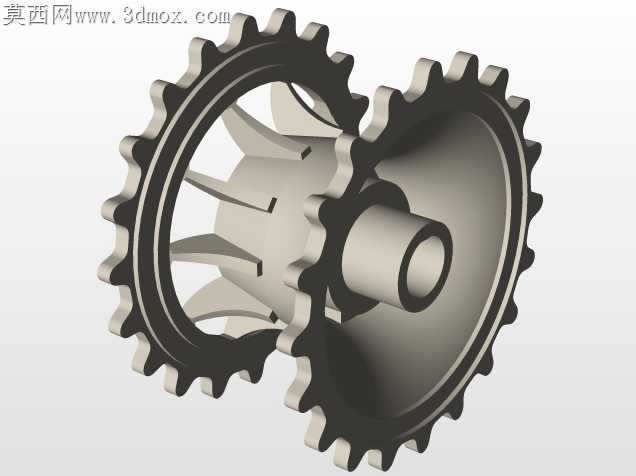

驱动轮采用齿形啮合结构，轮齿的切入角做了圆弧过渡处理，不会出现履带板卡入齿槽后别死的情况，履带选用的是带内嵌尼龙纤维的橡胶材质，既有足够的抓地力应对粗糙地面，也能在小半径转向时产生适度形变降低转向阻力。安装板表面的镂空孔不是单纯为了减重，每一处开孔位置都避开了轮组安装的受力集中区，同时预留了控制板、电池、传感器模块的安装螺孔，孔位间距兼容主流的开源硬件安装规范，不需要二次打孔就可以直接固定电控元件。

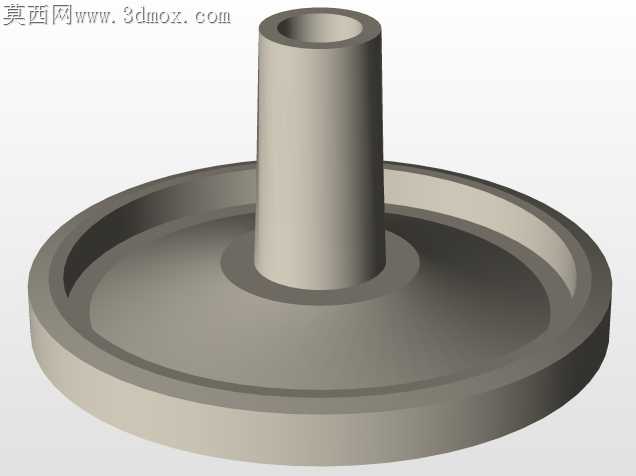

两侧履带的轮系安装基准面做了共面公差约束，驱动轮与从动轮的轴线平行度控制在0.1mm以内，避免行走时出现履带跑偏、额外摩擦阻力增大的问题。从动轮的轮毂采用内嵌轴承的结构，转动时没有多余的旷量，轮面做了微凸的弧面设计，履带在遇到小幅度侧向受力时可以自动回正，不会轻易从轮缘脱出。底盘前部的安装板边缘做了向上的弯折倾角，越障时可以顺着障碍物表面滑上去，不会出现平板边缘卡滞在台阶棱角处的情况。

很多同类小型履带底盘会把电池仓放在安装板上方，导致整体重心偏高，快速转向时容易侧翻，这款底盘的电池安装位下沉到两侧履带之间的空腔里，重心高度比常规布局低了近三分之一，在30度倾斜面上行走也不会出现倾翻风险。所有外露的安装棱边都做了倒角处理，装配时不会刮伤履带表面，也不会划伤调试人员的手部。走线槽预留的位置刚好在安装板的中轴线上，电机线、传感器线可以顺着线槽规整排布，不会被运动的履带剐蹭破损，长时间运行也不会出现线路被拉扯断裂的问题。
