三角洲结构桌面级FDM熔融沉积成型设备

这款并联臂结构的桌面成型设备，主要面向个人工作室、创客空间、小型加工场景的小尺寸零件快速制作需求，可完成PLA、PETG等多种热塑性耗材的熔融堆叠成型，适配手板打样、工装夹具制作、创意零件迭代、教学演示等多类实际使用场景，相比传统减材加工方式，无需提前准备刀具、夹具，仅需导入成型路径文件即可启动加工，对于小批量、复杂曲面结构的零件制作，能大幅缩短从设计到实物的验证周期。

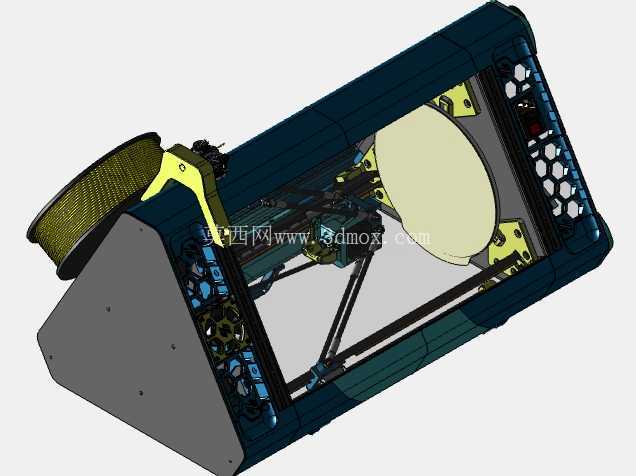

设备整体采用倾斜式框架布局，框架主体采用型材拼接结构，外侧搭配带蜂窝镂空的防护侧板，既能够降低整机自重，也可以为内部运动机构提供足够的防护，避免加工过程中无关物体触碰运动部件引发故障，同时蜂窝镂空结构不会完全遮挡内部成型区域，操作人员可以直观观察耗材熔融、层叠堆积的全过程，及时发现翘边、堵头等异常问题。设备顶部集成了倾斜布置的耗材挂载结构，挂载位可适配标准1kg规格的耗材卷，耗材引出路径直接对准挤出机构进料口，减少了耗材输送过程中的弯折阻力，避免耗材因弯折半径过小出现脆断、进料不畅的问题，挂载结构旁设置的黄色限位拨片，可在耗材卷转动过程中限制其轴向窜动，避免耗材卷偏移卡滞影响进料稳定性。

运动系统采用经典的三角洲并联臂结构，三组平行四边形连杆机构分别连接底部固定座与中心运动滑块，通过三组滑台的协同运动带动末端挤出机构完成X、Y、Z三个方向的精准位移，相比笛卡尔坐标系的十字滑台结构，并联臂结构的运动惯量更低，高速运动过程中的振动更小，能够在保证成型精度的前提下提升打印速度。中心成型平台采用圆形结构，平台底部设置了多点调平固定座，可通过调整固定座的锁紧位置完成平台平面度校准，保证首层耗材与平台的附着力均匀，避免成型过程中零件翘边脱落。设备尾部集成了电控安装区域，预留了驱动板、电源模块、散热风扇的安装位，接线走线沿框架内侧的线槽布置，避免线缆与运动部件发生干涉，同时电控区域与成型区域做了物理分隔，减少成型过程中产生的热量对电控元件稳定性的影响。

从安装边界来看，设备整体占地尺寸适配常规桌面摆放需求，不需要额外的专用安装台架，放置时仅需保证设备四周预留10cm以上的散热与操作空间，后部预留接线与开关操作空间即可；设备进料端适配标准1.75mm直径耗材，挤出端加热块最高工作温度可覆盖常规热塑性耗材的熔融温度区间，成型区域的有效打印半径可满足绝大多数小型零件的制作需求，框架的型材拼接结构支持后期拓展改装，用户可根据自身使用需求加装封板、自动调平传感器、耗材检测模块等附件，不需要对原有主体结构做大规模改动。

在实际使用过程中，该结构的设备对安装平面的水平度有一定要求，放置时需要通过底部的可调脚垫将整机调整至水平状态，避免并联臂运动过程中出现受力不均导致的精度偏差；圆形成型平台的固定结构支持快速拆卸，打印完成后可直接将平台取下完成零件取件，减少在设备上操作的时间，提升连续加工的效率。设备侧面的镂空结构也为后期加装照明、摄像头等辅助配件预留了安装位置，用户可根据自身的使用场景灵活拓展功能，不需要额外在框架上打孔固定，降低了改装的结构破坏风险。
