TEVO小怪物桌面级3D打印机框架结构

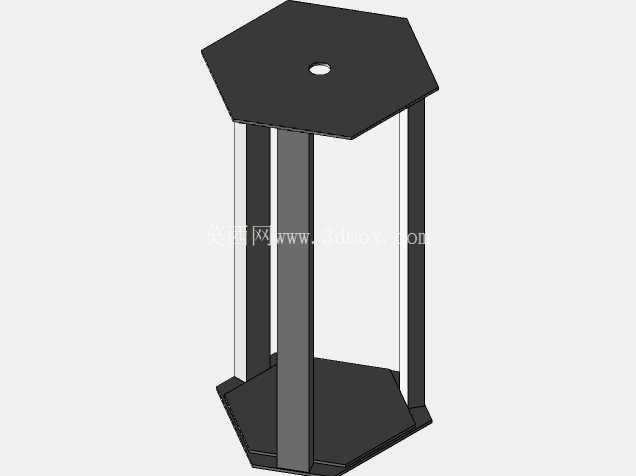

这款桌面级增材制造设备的机架采用正六边形上下安装板搭配多根立式支撑型材的结构形式，区别于常规矩形截面的桌面3D打印机架，六边形的布局在相同安装投影面积下，能为打印运动机构提供更均匀的支撑刚度，减少单侧悬臂受力带来的机架形变问题。上下两块六边形安装板作为核心承载基准，上板中心预留的通孔用于安装挤出头运动组件的走线与固定结构，下板则承担热床平台、运动导轨以及电控元件的安装载荷，板件边缘做了倒角处理，既避免装配时的锐边磕碰，也能减少型材安装时的对位干涉。

从实际应用场景来看，这类小尺寸机架的设备主要面向个人创客、小型工作室的原型件打样需求，可放置在常规办公桌面使用，不需要额外的专用安装台架，六边形的外轮廓相比传统矩形机架在桌面摆放时，能更好利用边角空间，同时减少人员走动时的磕碰概率。支撑结构采用的是多根立式型材沿六边形顶点均匀排布的设计，每根型材的受力方向都沿竖直方向传递，没有额外的弯矩载荷，相比双立柱或者单悬臂的机架结构，在Z轴运动全行程内，挤出端的晃动量能控制在更小的范围内，对于打印层高0.1mm级别的精度要求来说，这种机架刚度冗余完全能满足使用需求。

设计思路上，这款机架没有采用复杂的钣金折弯焊接结构，全部采用标准型材搭配平板件的装配形式，所有连接位置都可以通过标准紧固件完成组装，不需要专用的焊接工装，用户自行装配时的调校难度更低，后期如果出现型材变形或者板件损坏，也可以单独更换对应零件，不需要整体报废机架。上下安装板的安装孔位采用对称布局，支撑型材的安装位置沿六边形中心呈60度均匀分布，装配时不需要区分方向，降低了错装的概率。上板中心的通孔尺寸兼顾了走线空间和挤出组件的安装固定需求，既不会因为开孔过大降低上板的整体刚度，也不会因为开孔过小导致走线时挤压线材造成绝缘层磨损。

从安装边界来看，这款机架的外接投影轮廓为正六边形，对边距离控制在桌面设备的常规尺寸范围内，放置时需要预留的操作空间主要集中在正面的送料和取件区域，其余侧面因为没有外露的运动部件，可以贴近墙面或者其他设备摆放，空间利用率更高。下安装板的底部预留了可调脚轮或者减震脚垫的安装孔位，用户可以根据使用场景选择安装形式，需要频繁移动设备时可以装脚轮，固定位置使用时可以装减震脚垫来吸收运动机构带来的微幅振动，进一步提升打印过程的稳定性。支撑型材的长度决定了设备的Z轴最大打印行程，这款机架的型材长度匹配小尺寸桌面设备的打印高度需求，既不会因为过长导致型材自身的挠度影响打印精度，也不会因为过短限制可打印零件的高度范围。

在实际使用过程中，这种六边形机架的受力传递路径非常清晰，打印过程中热床和挤出头的运动载荷全部通过立式型材直接传递到下安装板，再通过底部的脚垫分散到桌面，没有多余的受力转接结构，长期使用后的结构形变更小，不需要频繁调校机架的水平度。上下板之间的支撑型材除了承担承载作用外，还可以作为走线槽的固定依托，将电控线材沿型材内侧排布，避免线材外露干扰运动机构的运行，同时也能让设备的外观更整洁。相比市面上常见的矩形截面Prusa结构机架，这种六边形结构在相同耗材用量的情况下，抗扭转刚度更高，尤其是在挤出头做高速对角运动时，机架的扭转变形更小，能更好适配高速打印的工况要求，减少因为机架震颤带来的打印层纹问题。
