迈凯伦风格2019款F1赛车前翼结构设计

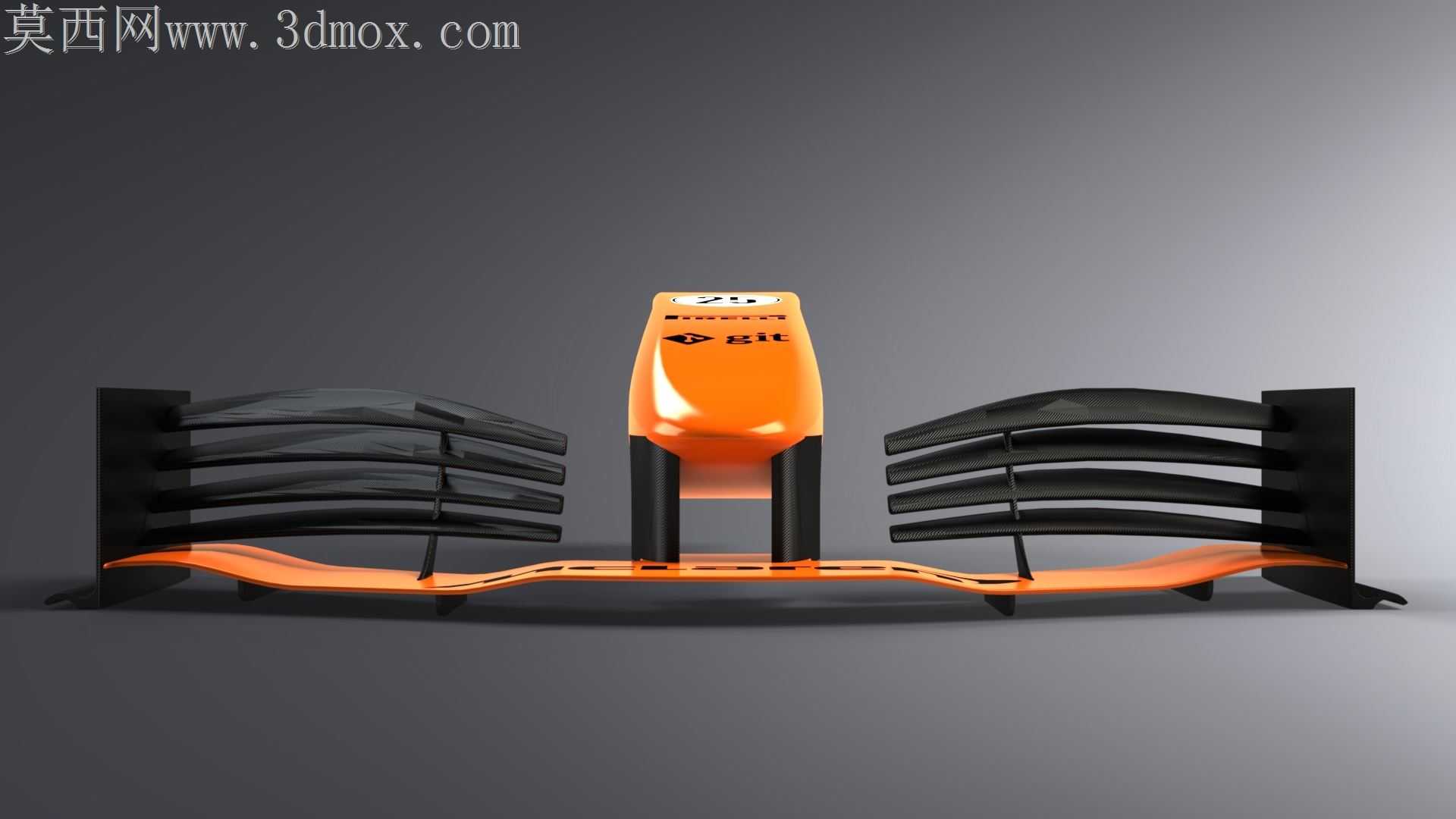

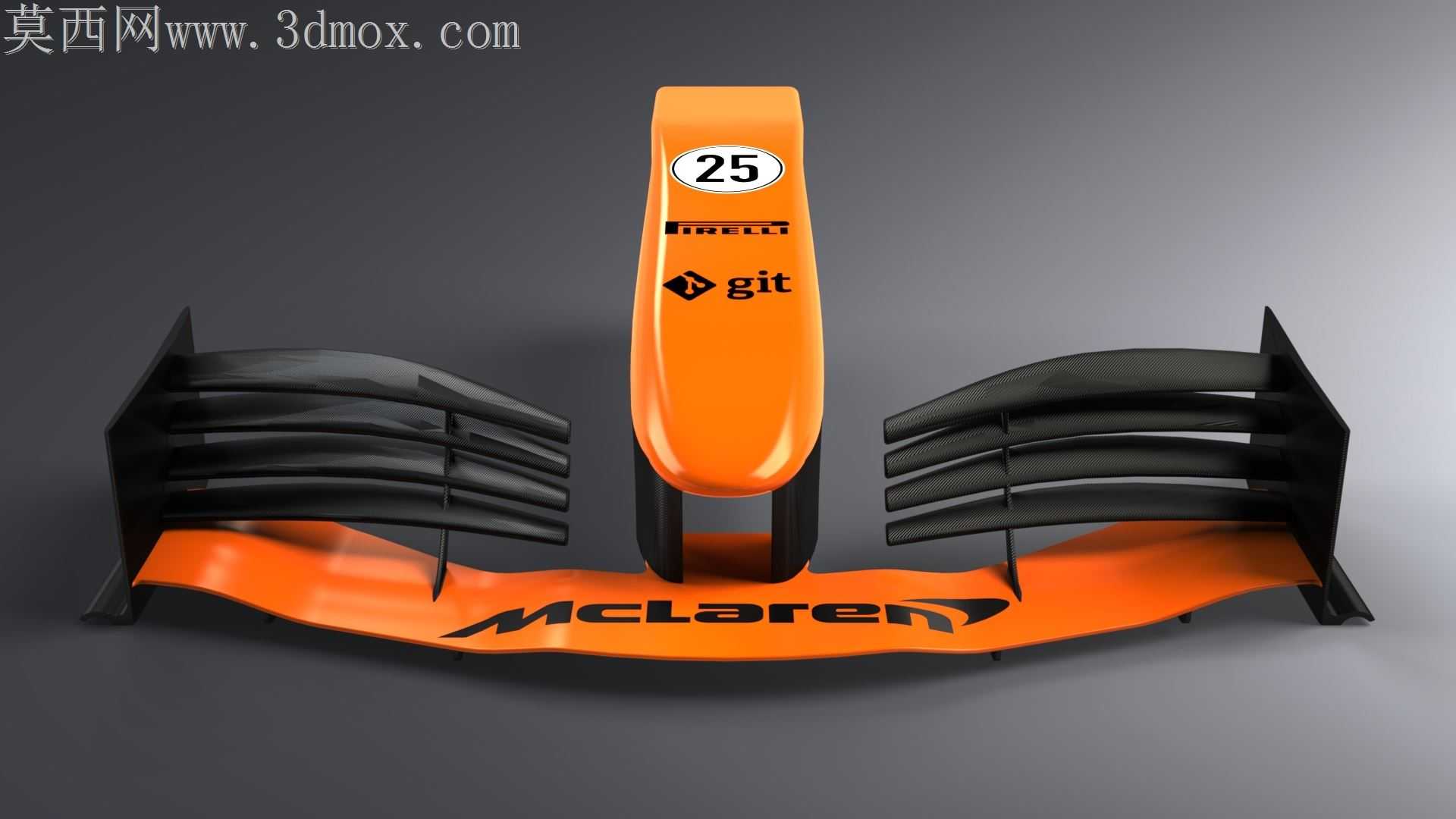

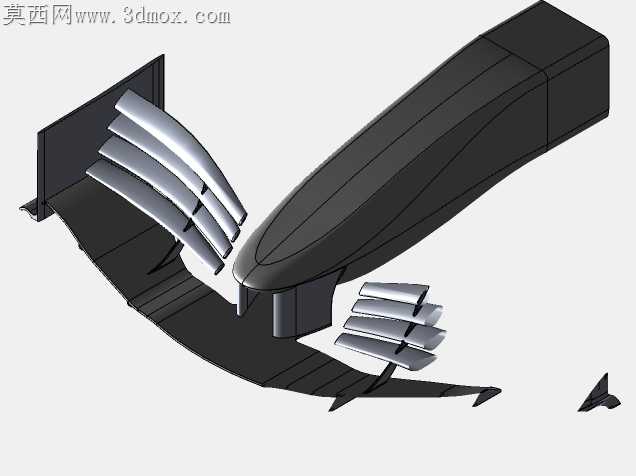

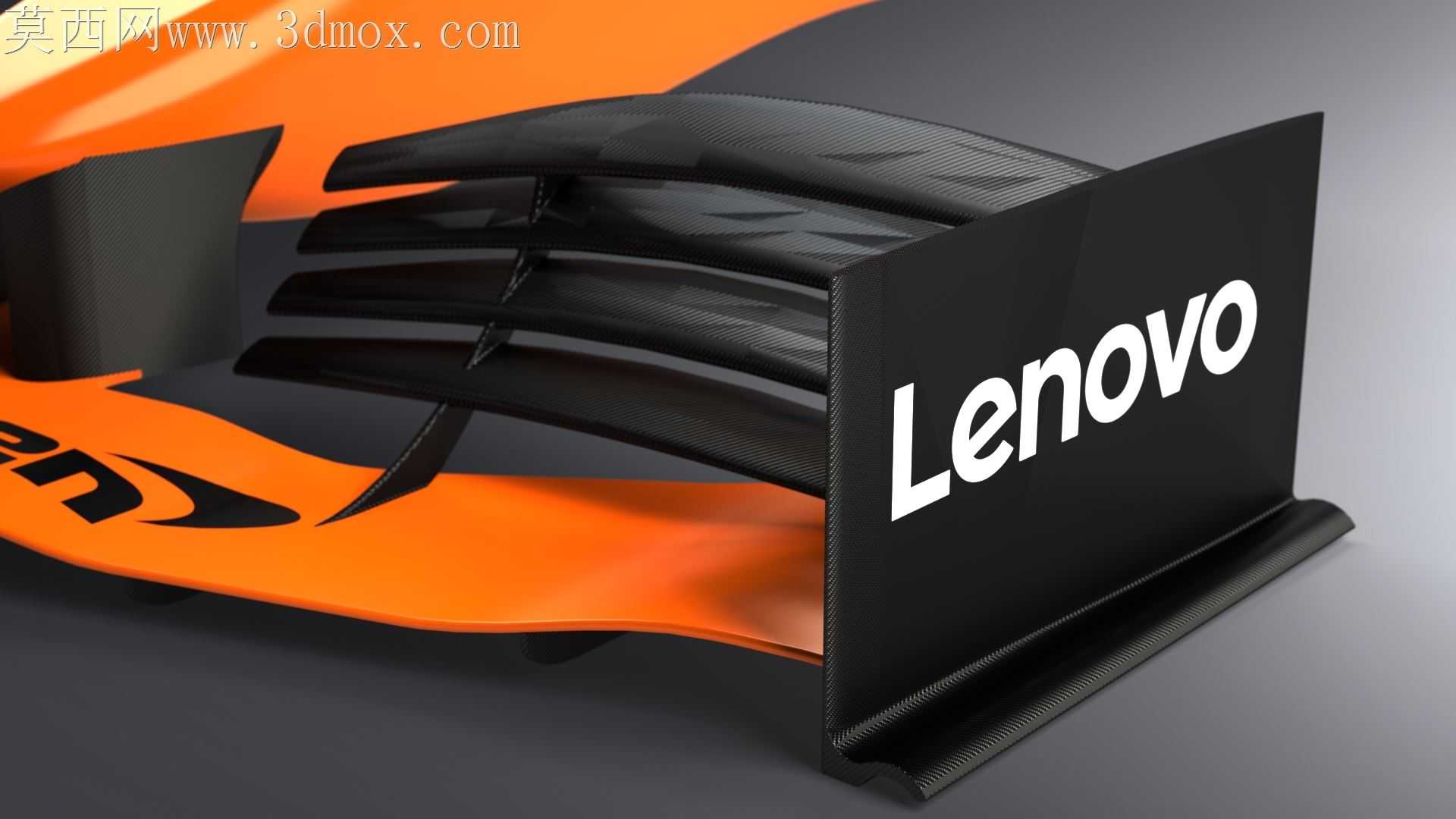

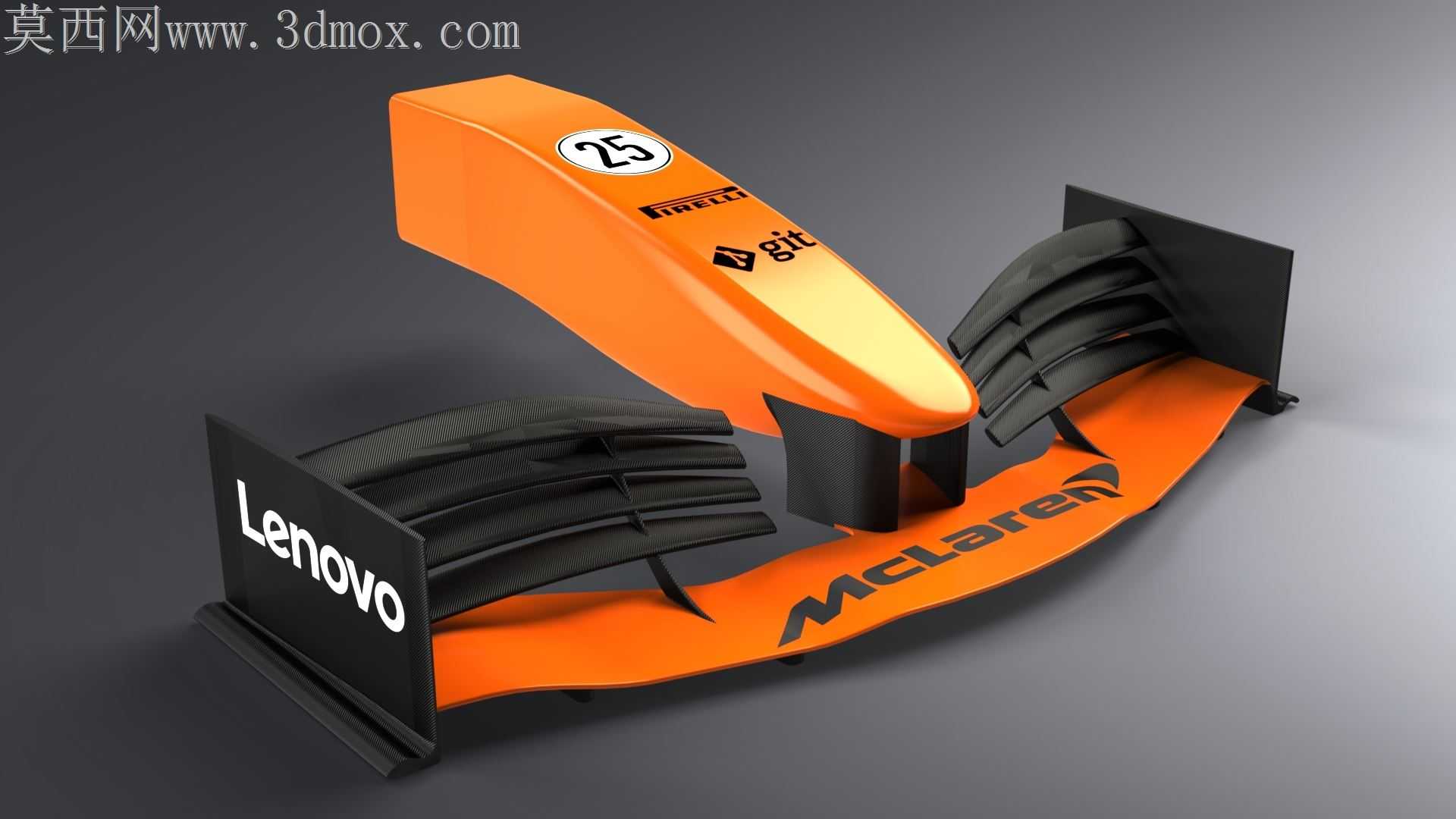

碳纤维复合材料铺层成型的工艺特性，决定了F1前翼的翼片曲面不能出现曲率突变的折角，否则热压罐固化环节会出现纤维褶皱、树脂富集的缺陷，直接导致部件强度骤降，高速下易发生碎裂。这款前翼的多层翼片采用渐变曲率设计，每一层翼片的攻角从鼻锥连接端向端板侧逐步抬升，既避开了铺层工艺的最小曲率半径限制，也让气流在翼片通道内逐步加速，不会在翼片上表面出现过早的气流分离。主翼面与下方橙色底板的连接位置，没有采用常见的垂直立柱支撑，而是用一体化的曲面过渡结构衔接，省去了额外连接件的装配公差累积，也避免了立柱带来的乱流干扰。鼻锥与主翼的对接区域做了内收的弧形过渡，这个位置是前翼气流向车底扩散器输送的关键入口，曲面弧度经过反复调整，既保证碳纤维铺层时的脱模角度合理，不会出现倒扣结构增加模具成本，也能让中央气流平稳导入车底，不会在鼻锥下方形成涡流拖慢流速。两侧端板的边缘做了锯齿状的小切口设计，这类细节在量产改装件上常被忽略，但在竞速场景下，锯齿结构能打散端板外侧的翼尖涡流，降低涡流带来的诱导阻力，同时切口的尺寸完全匹配碳纤维切割的最小工艺公差，不会因为切口过小导致加工时出现崩边。翼片之间的连接筋采用了窄条式设计，宽度控制在8毫米以内，既满足高速下的结构支撑强度，避免翼片在200km/h以上的气流冲击下发生形变，又尽可能减少连接结构对气流的阻挡。橙色底板的前缘做了上翘的卷边设计，这个结构能把前翼下方溢出的气流重新导向翼片通道，提升前翼的下压力输出，卷边的弧度刚好匹配热压罐成型的脱模角度，不需要额外做滑块模具就能完成生产，有效控制了加工成本。端板后侧的垂直小翼片与主翼端板采用插接式定位结构，装配时不需要额外的定位治具，靠插接结构的公差配合就能保证安装角度误差在0.5度以内，既降低了装配难度，也能保证每一套前翼的空气动力学表现一致。鼻锥表面的标识区域做了微凹的沉台设计，贴敷标识膜时不会出现边缘起翘的问题，沉台深度控制在0.2毫米，不会破坏鼻锥整体的曲面连续性，也不会影响气流在鼻锥表面的附着状态。
