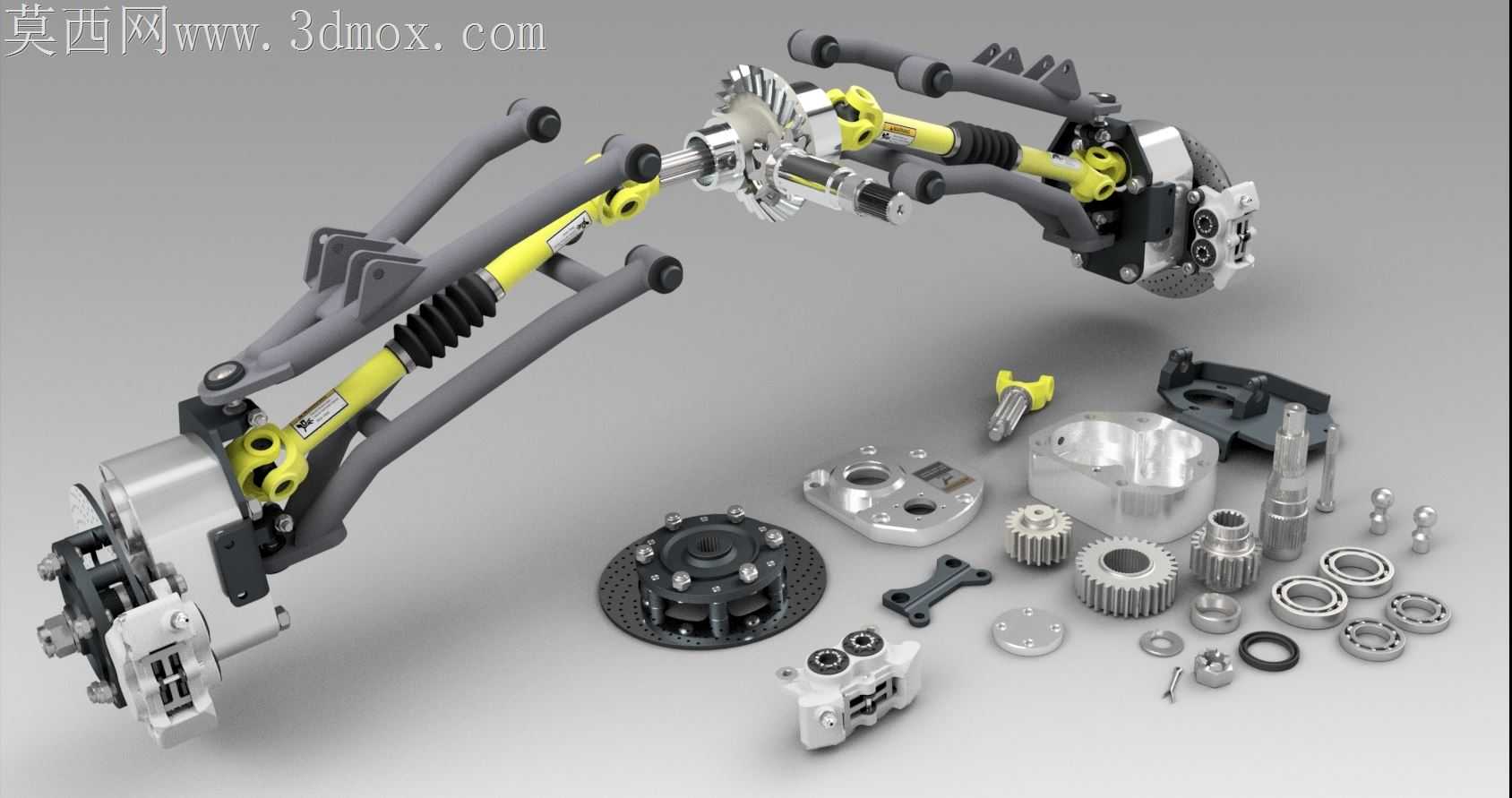

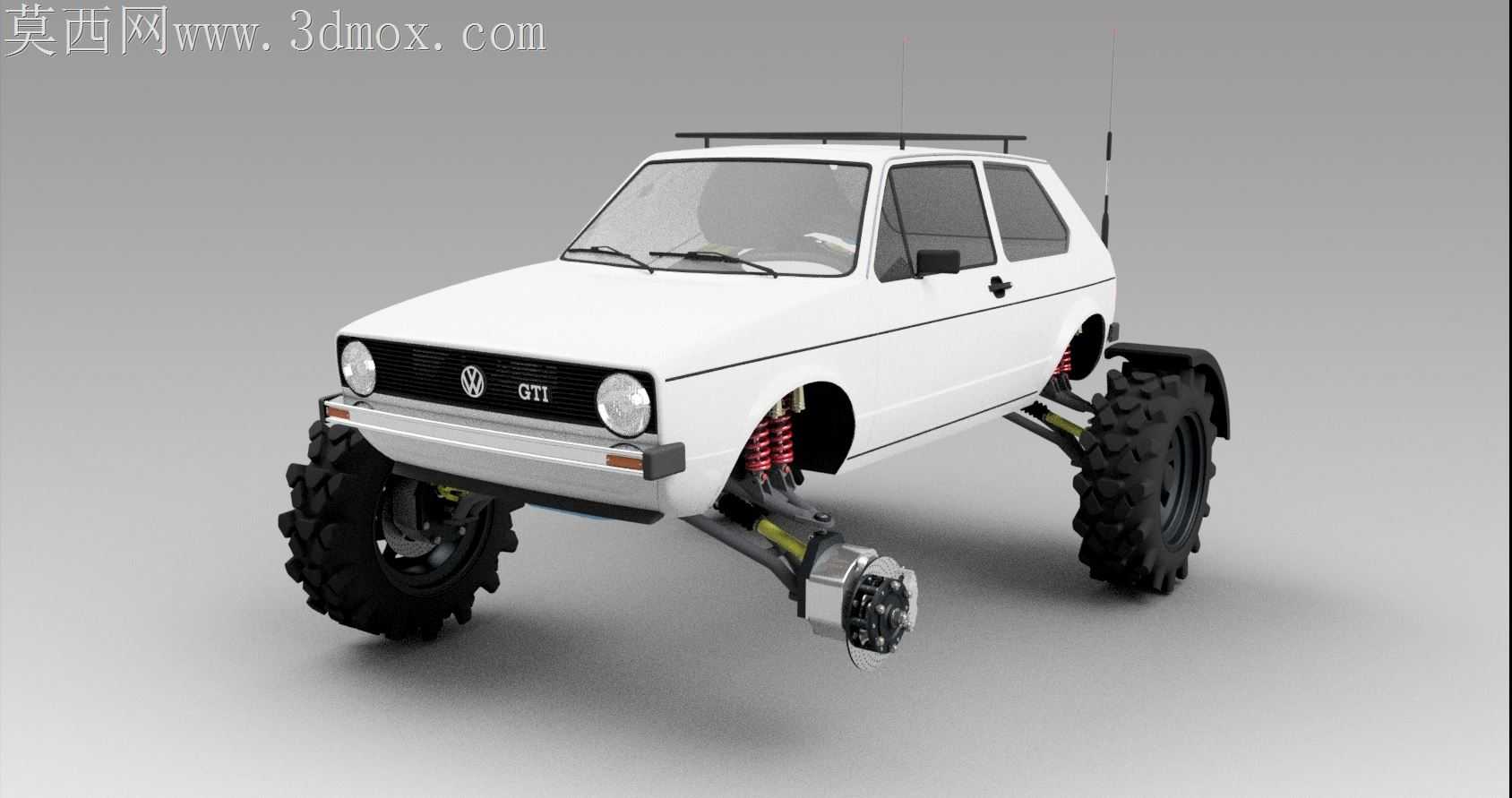

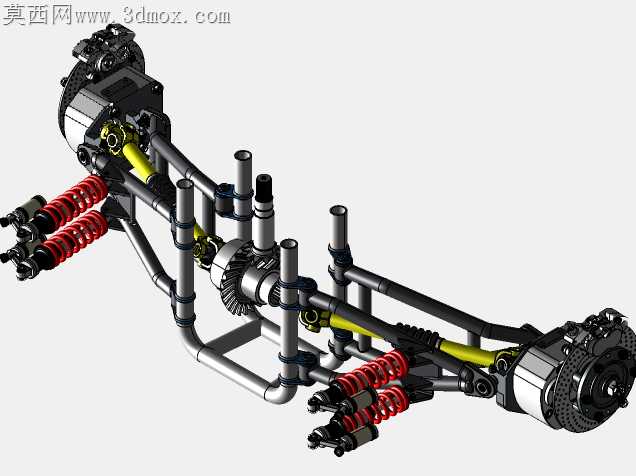

汽车前悬架带传动组件拆解结构

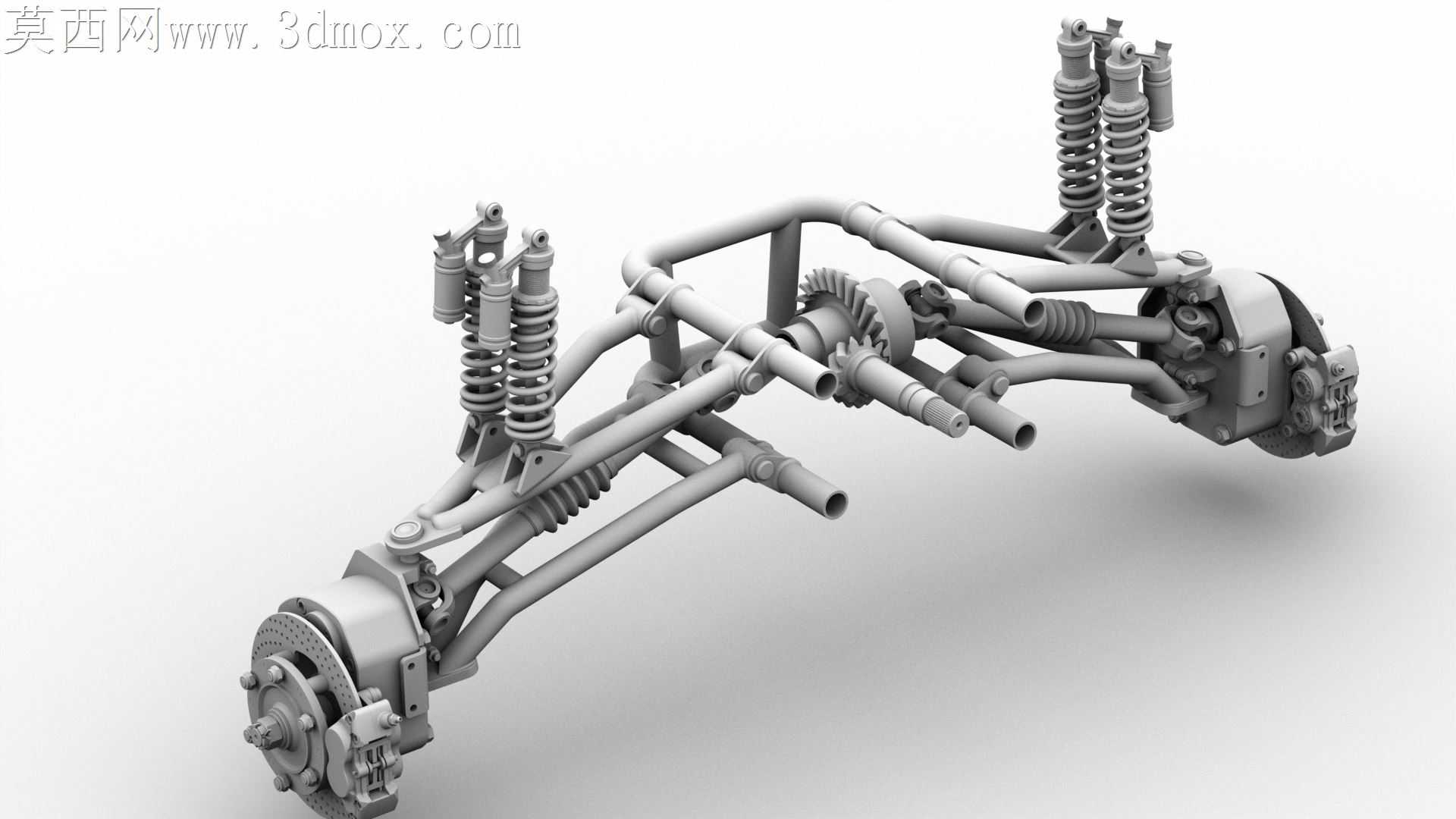

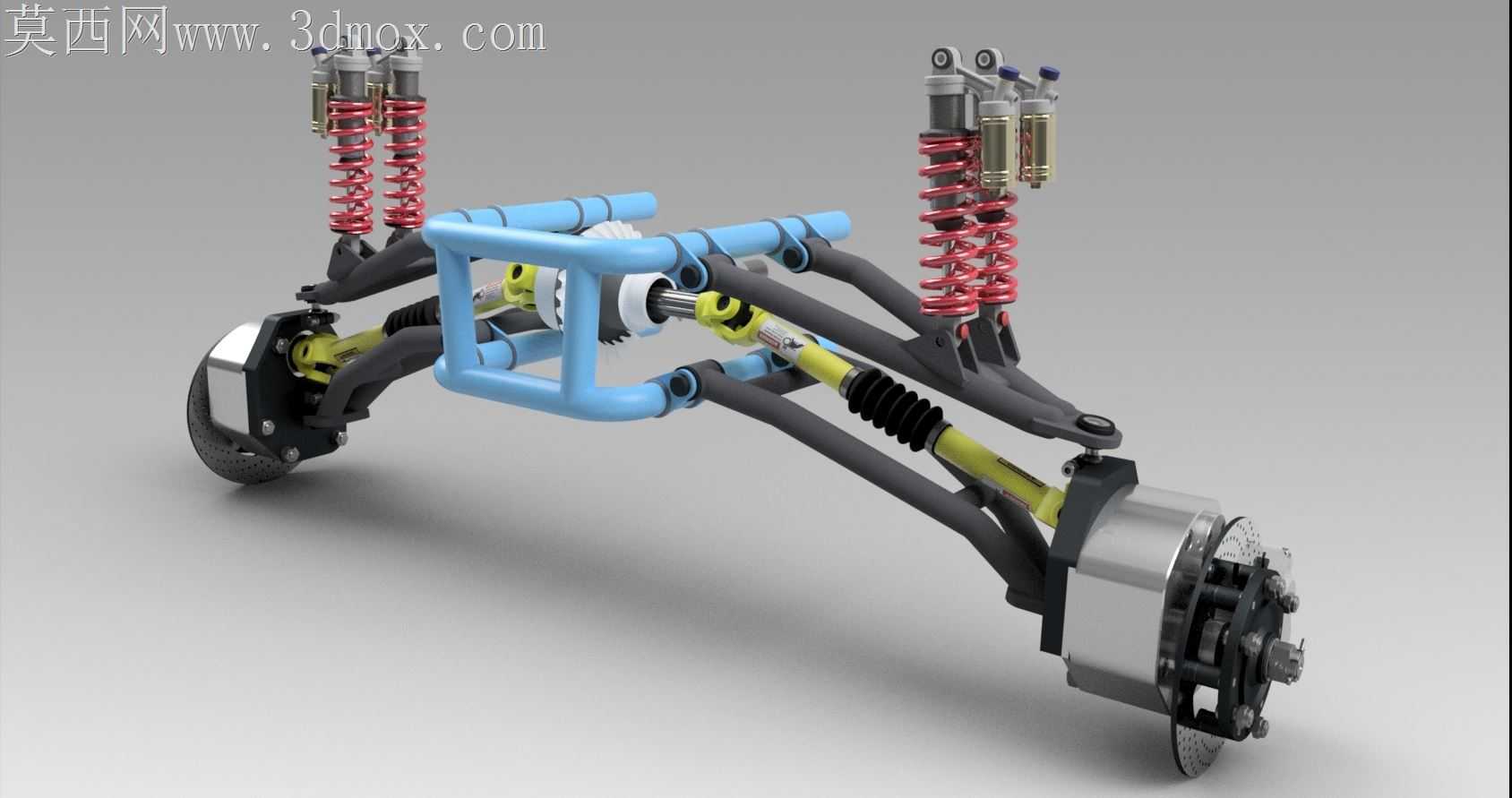

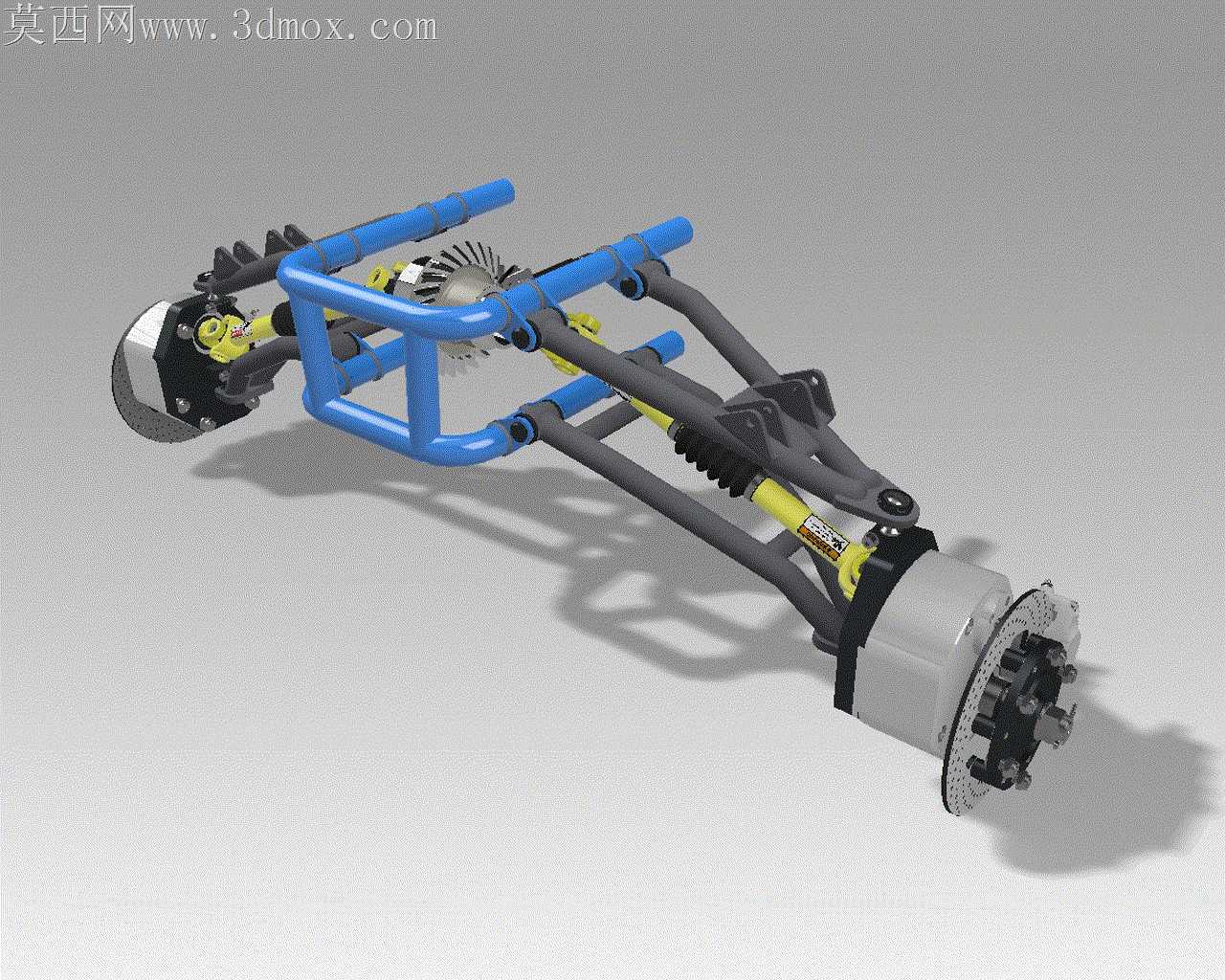

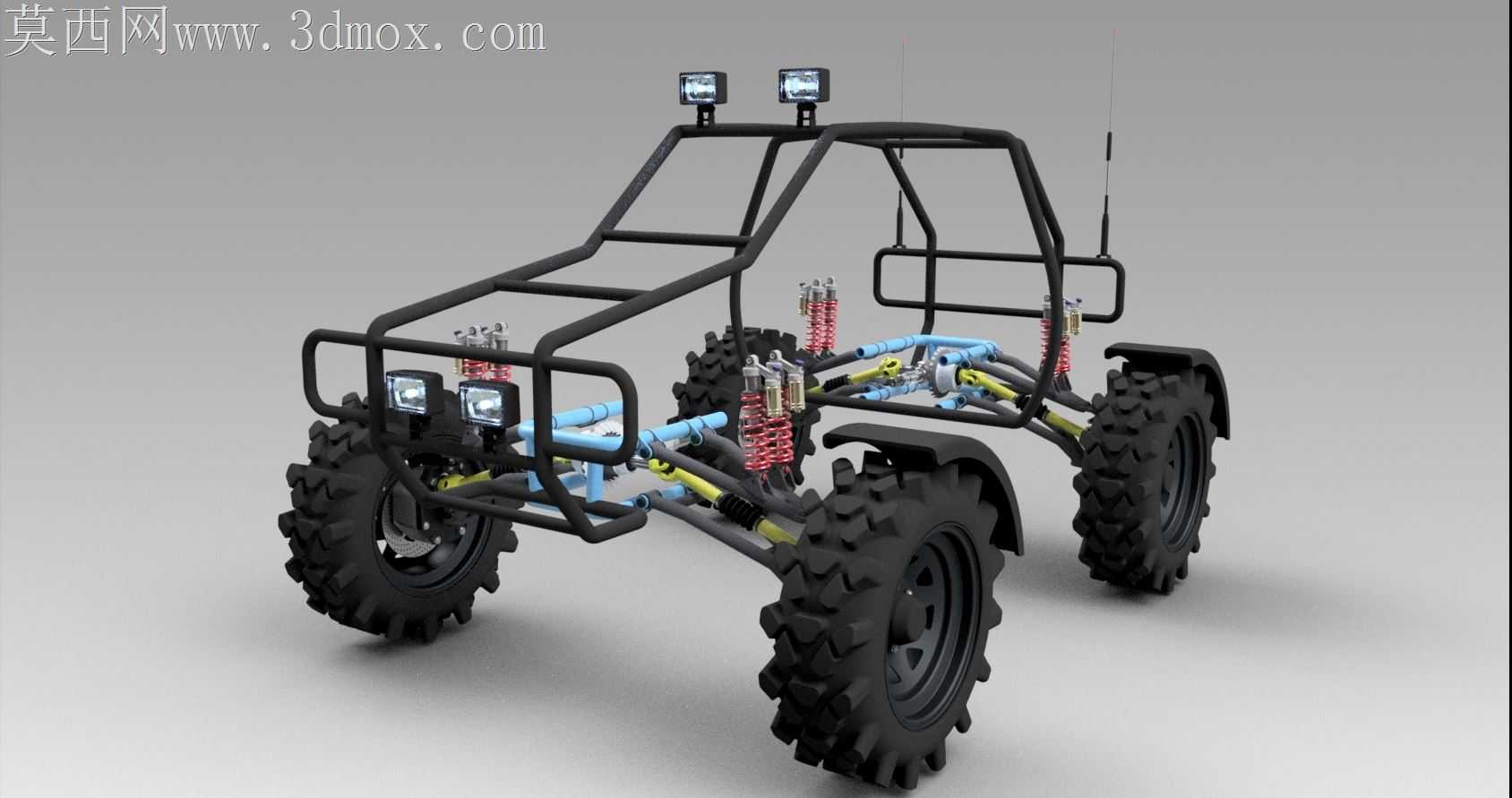

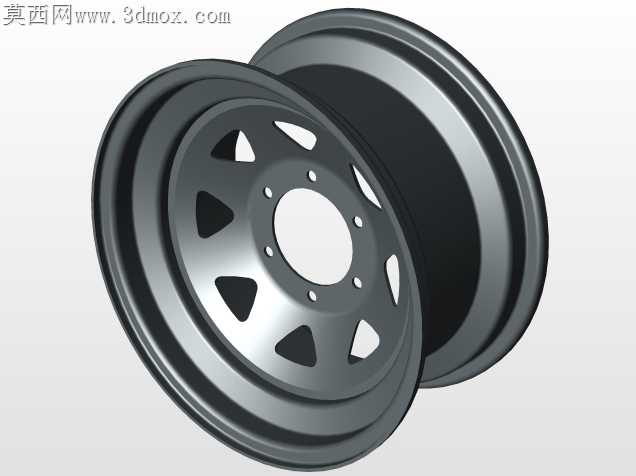

实车装配场景里，前悬架与传动组件的配合公差一直是底盘调校的核心痛点，摆臂衬套压装后的同轴度偏差、半轴花键与轮毂单元的啮合间隙、减震器上座与车身安装点的形位公差，任何一处超差都会直接引发行驶跑偏、制动抖动甚至转向回位不良的问题。这套拆解状态的前悬架结构，把所有配合副的结合面完全裸露，能清晰看到控制臂球头销的锥面角度、转向节的安装孔位倒角、差速器端输出法兰的端面跳动基准，完全贴合加工适配环节的校验需求。摆臂的冲压焊接合件边缘预留了0.8mm的机加工余量，避免冲压成型后的回弹变形导致安装孔位偏移，减震器弹簧的上下座圈做了1.5°的倾角匹配，对应实车满载状态下的弹簧压缩形变角度，不会出现弹簧偏磨异响的问题。拆解散落的齿轮、轴承、密封件全部对应实际装配顺序，差速器主减齿轮的啮合印痕位置做了显性化呈现，轴承的预紧垫片厚度档位也能通过零件排布直观对应，不用反复翻阅装配工艺手册就能核对每个调整垫片的选型逻辑。轮毂单元的制动盘结合面做了0.02mm的平面度要求标识，对应加工时的精车工序参数，避免制动盘端面跳动超差引发高速刹车抖动。转向拉杆的球头防尘罩卡槽深度做了优化，比常规结构深0.3mm，防止越野工况下泥沙进入球头销磨损配合面，半轴的等速万向节护套采用了分段式波纹设计，极限转向角度下不会出现护套拉扯开裂的问题。散落的紧固件全部对应不同的扭矩等级，差速器壳体连接螺栓为10.9级，摆臂安装螺栓为12.9级，不同表面处理的螺栓对应不同的防腐蚀要求，底盘暴露位置的螺栓采用达克罗处理，内腔装配的螺栓采用发黑处理，完全匹配整车的防腐性能要求。控制臂的橡胶衬套采用了三瓣式内芯结构，相比传统圆孔衬套，能在保证纵向支撑刚度的同时释放横向扭转自由度，过滤路面细碎颠簸的同时不会降低转向响应速度，这种结构取舍刚好平衡了操控性与舒适性的矛盾，没有一味追求硬连接的运动感，也没有过度软化衬套导致转向虚位过大。
