拓竹H2C感应加热打印热端结构

在FDM熔融沉积成型3D打印的实际生产场景中，热端作为耗材熔融挤出的核心执行部件，其结构稳定性、加热响应效率直接决定了打印件的层间结合强度、尺寸精度以及连续作业的可靠性，尤其是面向高速打印工况的设备，热端的热传导效率、热容设计、散热匹配度更是直接影响打印过程中是否出现堵头、溢料、温度波动等常见故障。本次逆向还原的这款感应加热热端，是针对桌面级高速FDM设备优化的挤出端结构，区别于传统电阻式加热块的设计，采用感应加热方案能够大幅缩短升温时长，同时降低加热组件的整体热容，在执行回抽、换色等动作时可以更精准地控制温度阈值，减少耗材在流道内的降解碳化概率。

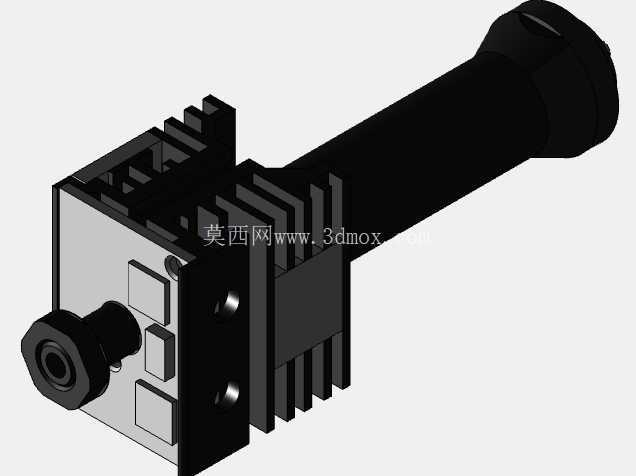

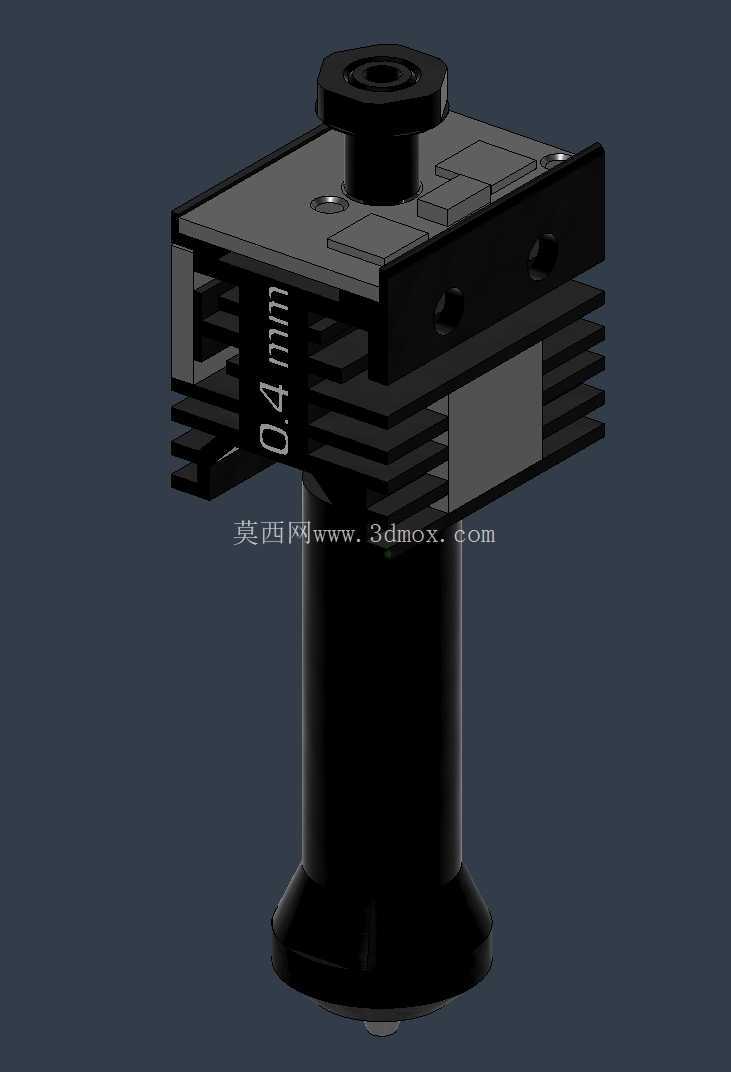

从实际装机使用的角度来看，这款热端的安装边界完全适配原有设备的挤出机安装位，上部散热鳍片采用多道平行开槽结构，鳍片间距经过优化，既能够保证散热风道的气流可以顺利穿过鳍片间隙带走热量，避免热量向上传导导致喉管部位温度过高引发耗材提前软化堵料，同时鳍片的整体厚度与安装定位尺寸完全匹配原有快拆结构，不需要对设备的挤出机支架、散热风道做任何改装就可以直接替换安装。热端下部的喷嘴采用标准螺纹接口，适配常规0.4mm直径的打印喷嘴，用户可以根据打印耗材类型、层厚设置需求更换不同孔径的喷嘴，不需要额外加工转接结构。

设计思路上，这款热端将感应加热线圈集成在加热块内部，相比外置线圈的方案，整体结构更加紧凑，加热区域的热场分布更加均匀，能够保证喷嘴内部的耗材从固态到熔融态的过渡段长度控制在合理区间，既不会因为过渡段过长导致耗材在喉管内软化膨胀引发送料阻力增大，也不会因为加热区域过短导致耗材熔融不充分，挤出时出现出料不均、断丝的问题。散热段与加热段之间的隔热间隙经过反复校核，在连续高温打印PLA、PETG、ABS等不同耗材的工况下，散热段上部的温度可以稳定维持在耗材玻璃化转变温度以下，配合挤出机的近程送料结构，可以实现最高300℃的打印温度，满足常规工程耗材的打印需求。

在日常设备维护场景中，这款热端的快拆结构设计可以大幅降低维护耗时，当出现喷嘴堵塞、加热组件故障需要更换时，不需要拆解整个挤出机结构，只需要松开固定卡扣就可以将整个热端从安装位取出，更换配件后重新卡入即可完成装配，定位精度可以保证喷嘴与打印平台的相对位置偏差控制在0.1mm以内，不需要重新做复杂的平台校准工作。热端侧面预留的温度传感器安装位采用标准孔径，适配常规的热敏电阻或者热电偶温度检测元件，温度反馈的延迟控制在极低水平，配合设备的温控算法可以将打印过程中的温度波动控制在±1℃以内，即使在高速打印大流量挤出的工况下，也能维持稳定的熔融温度，避免因为温度骤降导致的出料不足、层间粘接不牢等问题。

从结构细节来看，热端上部的进料口采用倒角导向设计，耗材送入时可以顺畅进入喉管流道，不会因为进料口的锐边刮削耗材产生碎屑，碎屑堆积在送料路径中引发送料卡顿。流道内部的内壁粗糙度经过优化，熔融耗材在流道内流动的阻力更低，挤出时的压力传递更加直接，在打印薄壁、精细特征结构时，出料的响应速度更快，不会因为流道内的压力滞后导致打印起点处出现堆料、缺料的瑕疵。散热鳍片的表面做了氧化处理，既提升了热辐射散热效率，也可以避免长期使用过程中鳍片表面氧化积灰影响散热效果，整体结构没有多余的冗余设计，所有部件的尺寸都经过实际装机验证，完全满足日常打印生产的使用需求。
