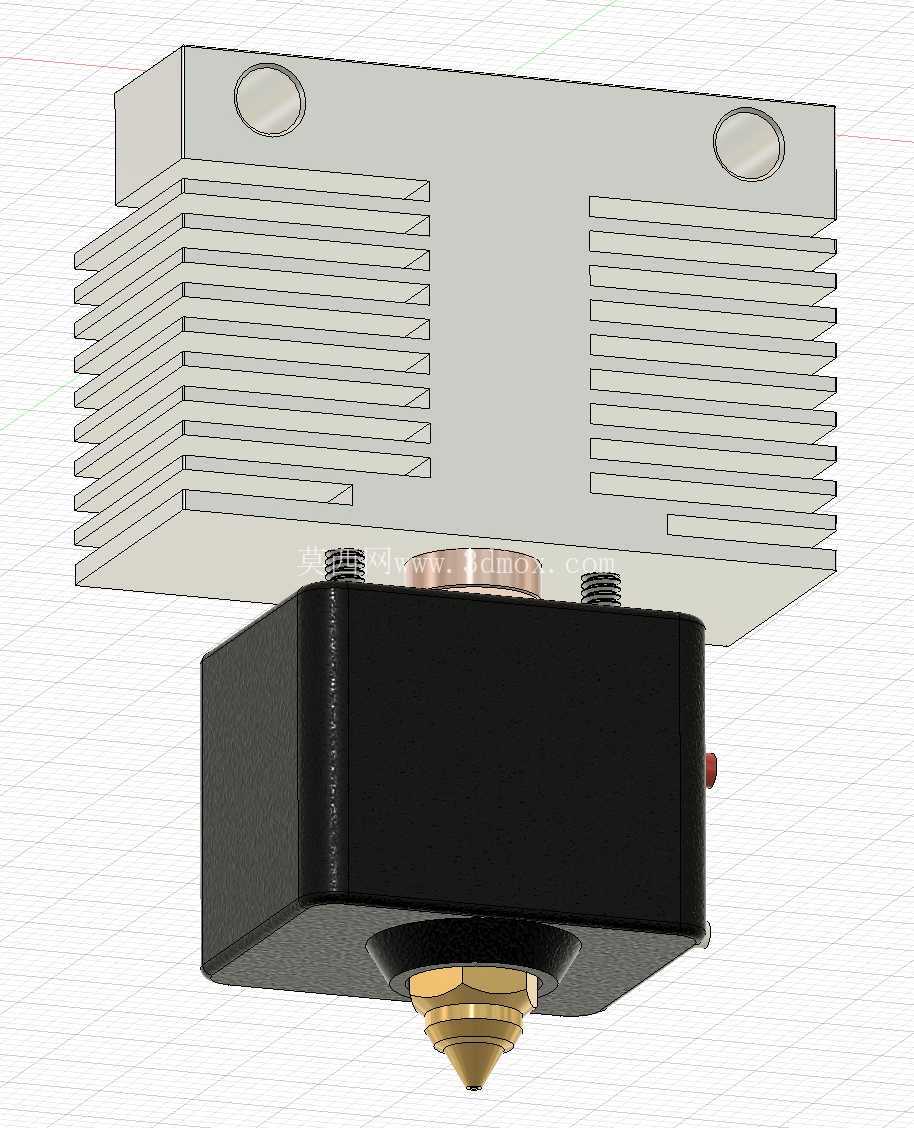

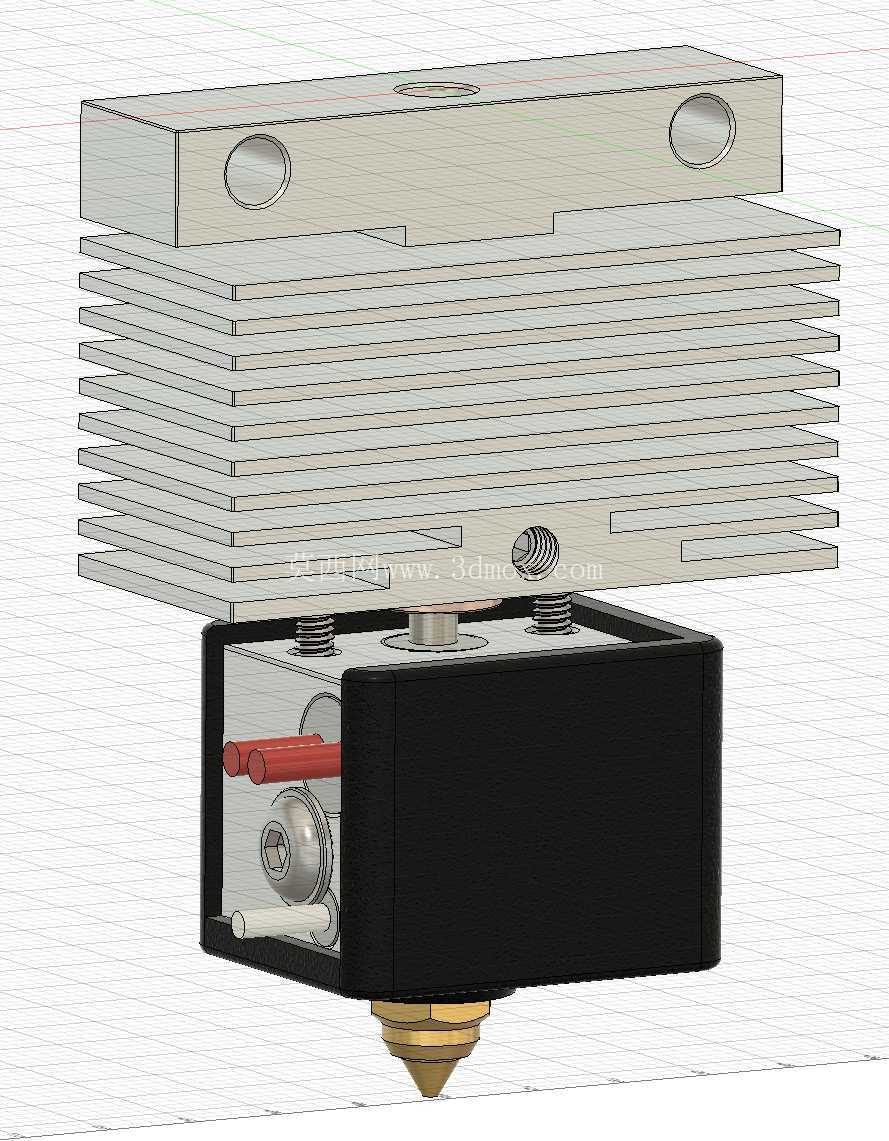

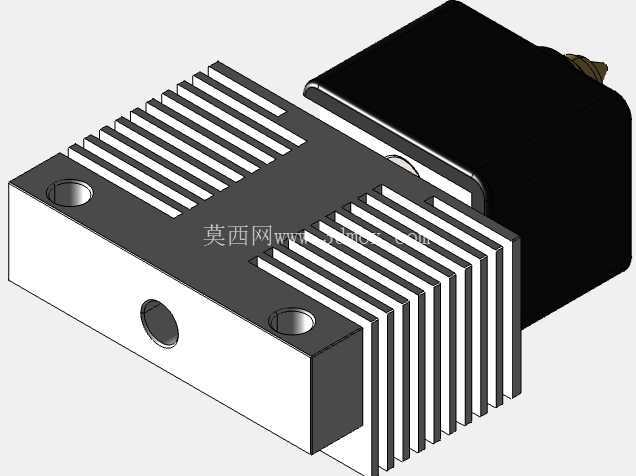

Elegoo Neptune 4 Pro 3D打印机挤出热端结构

该结构为FDM熔融沉积成型3D打印机的核心挤出热端组件，直接决定耗材熔融效率、出丝稳定性与长时间打印的工况可靠性，是桌面级消费级3D打印机中直接影响成型精度的核心功能部件，适配Elegoo Neptune 4 Pro机型的快拆式挤出架构，也可作为同规格近程挤出机型的改装替换部件使用。从实际应用场景来看，这类热端需要覆盖PLA、ABS、PETG、TPU等多种主流FDM耗材的熔融工况，既要满足常规PLA耗材190-220℃的低温长时间稳定工作，也要支撑ABS等工程耗材240-260℃的高温持续输出，同时还要适配柔性耗材的顺畅送料，避免送料路径出现过大弯折或阻力突变导致的堵头、断料问题。

功能特性层面，该热端采用散热鳍片与加热块分体式隔热设计，上方的多层平行铝制散热鳍片通过增大与空气的接触面积，配合近端散热风扇可快速带走喉管上部传导的热量，确保喉管上半段温度始终保持在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成的送料阻力增大、堵头故障；下方的加热块集成了加热棒与测温元件安装位，可快速将温度传导至内置的喉管流道末端，让耗材在进入喷嘴前完成充分均匀的熔融，减少熔融不均导致的出丝直径波动、层间结合力不足等打印缺陷。加热块外侧设置的耐高温隔热硅胶套，可减少加热块向周边结构的热辐射，既能够降低加热功率损耗、缩短升温等待时间，也能避免高温直接接触周边塑料结构件造成的老化变形，同时减少打印过程中滴落的耗材残屑粘附在加热块表面的清理难度。喷嘴采用标准黄铜螺纹接口，具备通用的更换兼容性，可根据不同打印精度需求更换不同口径的喷嘴，适配0.2mm到0.6mm等多种常用出丝直径，满足精细模型打印与大尺寸快速打印的不同场景需求。

设计思路上，该热端充分考虑了桌面级3D打印机的快装快拆维护需求，散热鳍片上预留的两个对称安装孔位，可直接通过螺丝固定在挤出机的安装支架上，无需额外设计复杂的转接结构，安装定位精度可直接通过孔位公差保证，避免安装偏移导致的喷嘴与打印平台平行度偏差。加热块与散热鳍片之间通过低导热系数的隔热件连接，最大限度阻断热量向散热端的传导路径，减少热桥效应带来的温度串扰，同时在送料路径上做了顺滑的流道过渡处理，从送料齿轮出口到喷嘴进料端的路径尽可能缩短且无直角弯折，既降低了柔性耗材送料时的弯折堵料风险，也减少了耗材在流道内的残留，降低换色打印时的耗材残留窜色问题。加热块上预留的热敏电阻与加热棒安装孔采用紧配合公差设计，确保温度检测的准确性与加热效率，避免因接触间隙导致的温度检测滞后、加热功率不足等问题。

外形尺寸与安装边界方面，散热鳍片整体为规整的长方体结构，多层鳍片的外轮廓尺寸控制在挤出机安装位的兼容范围内，不会与周边的自动调平传感器、散热风道、X轴运动滑块产生运动干涉；下方加热块与喷嘴的突出长度经过精准核算，确保喷嘴端面到安装基准面的距离符合整机的Z轴行程设计，不会出现Z轴归零位置超程、打印平台碰撞热端的问题。热端整体的横向宽度控制在合理范围内，在打印大尺寸模型的边缘位置时，不会与已经打印完成的模型凸起部分产生刮蹭，保障打印过程的运动安全性。送料入口的接口尺寸适配标准的Bowden送料管或者近程挤出的送料齿轮输出位，无需额外改装即可直接对接原有送料路径，降低用户更换维护的操作门槛。从实际工况适配来看，该热端的结构设计可支持最高260℃的持续工作温度，加热块的热容设计匹配高速打印时的大流量出丝需求，在高速移动打印过程中也能保持稳定的熔融温度，不会因为出丝速度加快导致的耗材熔融不充分，出现出丝断裂、层间粘结不牢的问题，能够适配Neptune 4 Pro机型主打高速打印的产品定位，满足普通消费级用户日常打印模型、功能件的使用需求，也可作为DIY改装3D打印机时的热端选型参考，其安装孔位的通用化设计也具备一定的跨机型适配潜力。
