GY-521六轴惯性测量模块结构设计

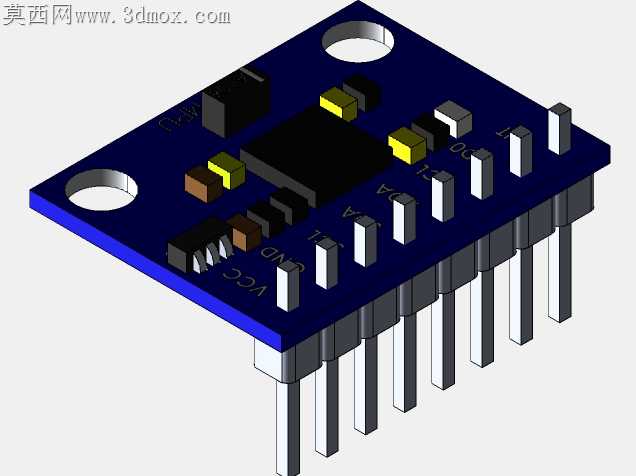

小尺寸传感器模块的PCB布局最容易踩的坑，是贴片元件与直插排针的安全间距不足，波峰焊时焊锡顺着排针引脚爬升到板件顶面，粘连周边阻容件造成短路。这款GY-521模块的三维结构在排布时，特意将主MEMS芯片放置在板件几何中心位置，周边阻容件全部沿芯片引脚走线方向错落排布，每颗0603封装的电容电阻与排针安装孔的边缘距离都留足了1.2mm的安全间隙，既避免了焊接时的锡流隐患，也给后续返修拆件预留了烙铁头操作空间。板件对角的两个安装孔做了沉台结构处理，孔壁周围3mm范围内不布置任何走线与贴片元件，用M2螺丝固定到安装支架时，螺丝头部不会挤压刮擦板上的元件，也不会因为螺丝金属材质造成相邻信号走线短路。排针的插装深度做了限位设计，排针肩部与PCB底面预留0.1mm的间隙，过波峰焊时焊锡能均匀填满焊盘孔，不会出现虚焊或者排针歪斜的问题，插装到面包板或者配套底座时，每根引脚的插入深度保持一致，不会出现个别引脚接触不良的情况。板上的电源滤波电容特意布置在主芯片的电源引脚入口处，走线长度控制在2mm以内，能最大程度滤除电源纹波对MEMS传感器采样精度的干扰，I2C通讯引脚的上拉电阻靠近排针信号端布置，减少长走线带来的信号反射问题。PCB表面的丝印标识做了凸起0.02mm的结构处理，不会因为长期摩擦导致引脚标识磨损，调试接线时能快速对应VCC、GND、SCL、SDA的引脚定义，不用反复查阅 datasheet 确认接线顺序。板边做了0.3mm的圆角处理，不会像直角板边那样在拿取时容易划伤手指，也减少了板件边角磕碰掉渣造成电路短路的风险。所有贴片元件的高度都控制在排针塑料基座的高度以下，模块叠装使用时，上层板的底面不会挤压到下层板的元件，能满足多模块紧凑堆叠的安装需求。
