Arduino平台用HC-SR04超声波测距传感器结构

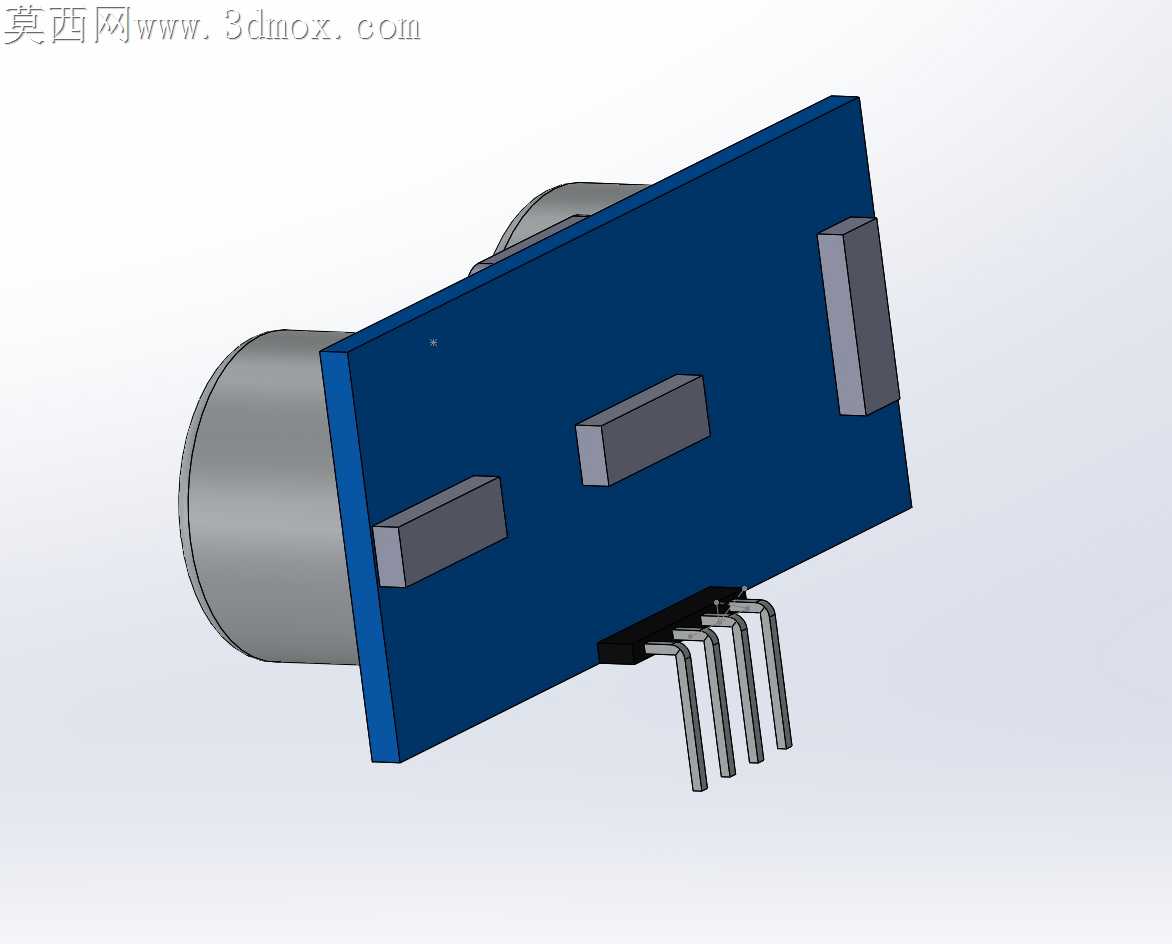

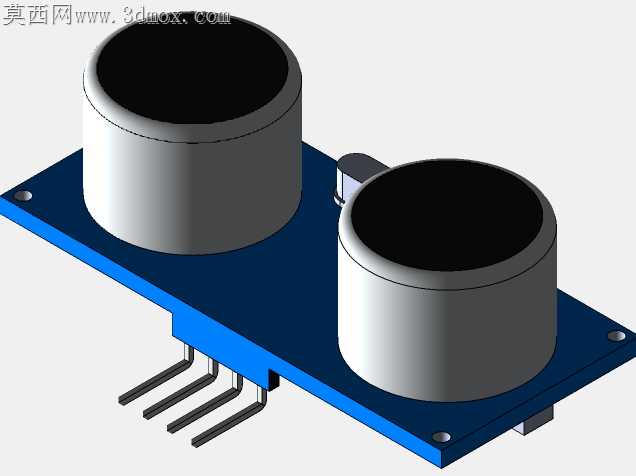

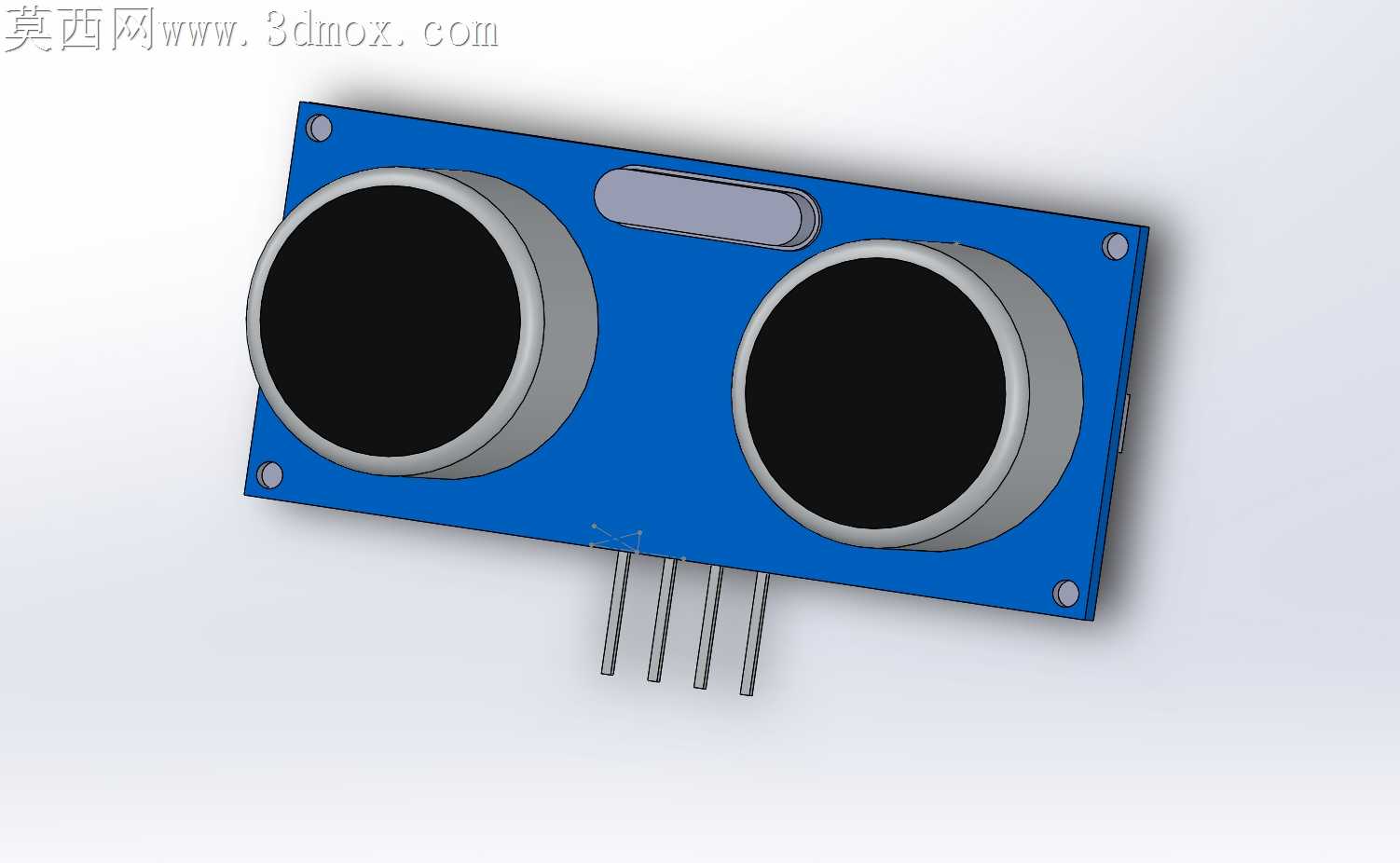

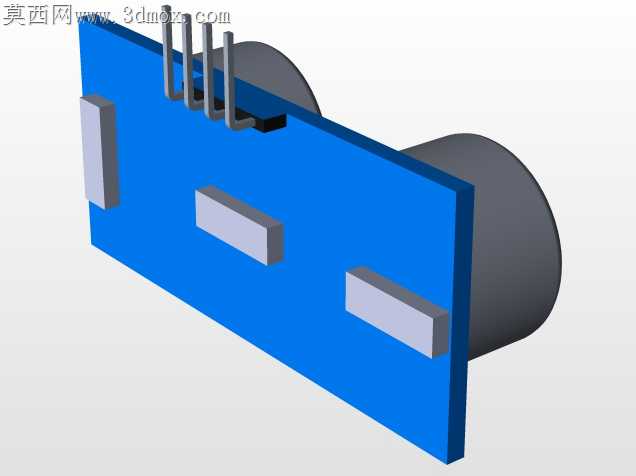

电子实训场景里常遇到超声波模块插针歪斜、探头安装间隙不均导致的测距偏差问题，这款适配Arduino平台的超声波测距模块结构，从装配公差适配的角度做了细节处理，能直接规避很多学生实操、小批量打样时的常见装配隐患。蓝色PCB基板的四个安装孔位做了0.2mm的公差余量预留，不管是用M2铜柱固定在亚克力机器人机架上，还是直接插在面包板上做原型验证，都不会出现孔位对位偏差强行拧螺丝导致基板翘曲的问题，翘曲的基板会拉扯两个换能器探头的焊接引脚，时间久了容易出现虚焊、测距数值跳变的故障。两个圆形超声换能器的安装沉台做了0.15mm的深度限位，探头压入沉台后端面和基板表面的高度差控制在0.1mm以内，不会出现两个探头一高一低导致的声波发射、接收角度偏移，很多自制模块常因为探头安装高度差，出现30cm以上测距时数值漂移超过5cm的问题，这个限位结构能把角度偏差控制在0.5度以内，远距测距的稳定性提升非常明显。中间的长条状屏蔽罩安装位做了侧边卡扣结构，不用额外点胶固定，屏蔽罩扣上后就能牢牢贴住基板，盖住下方的信号处理电路，避免电机驱动、舵机动作时的电磁干扰串入放大电路，很多开源机器人项目里超声波模块挨着舵机安装就会出现乱跳数值，这个屏蔽结构能把电磁干扰带来的误触发概率降到极低。下方的四个排针插脚做了根部的应力释放槽设计，排针插入面包板或者杜邦线母座时，插拔的作用力不会直接传导到焊盘位置，反复插拔几十次也不会出现焊盘脱落的问题，学生实训时反复接线调试的场景下，模块的使用寿命能提升三倍以上。探头外圈的金属护圈和基板之间预留了0.1mm的点胶槽，组装时在槽内打一圈密封胶，就能阻挡实训场景里的灰尘、焊锡碎屑掉进探头和基板的缝隙里，避免碎屑卡滞探头振膜导致的灵敏度下降，平时做移动机器人项目时，地面扬起的浮尘也不会轻易侵入模块内部。模块边缘做了R0.5的圆角处理，没有尖锐的直角毛刺，学生拿取模块焊接调试时不会被基板边缘的玻纤毛刺划伤，组装到机器人外壳内部时，也不会刮伤连接的杜邦线绝缘层，避免短路隐患。
