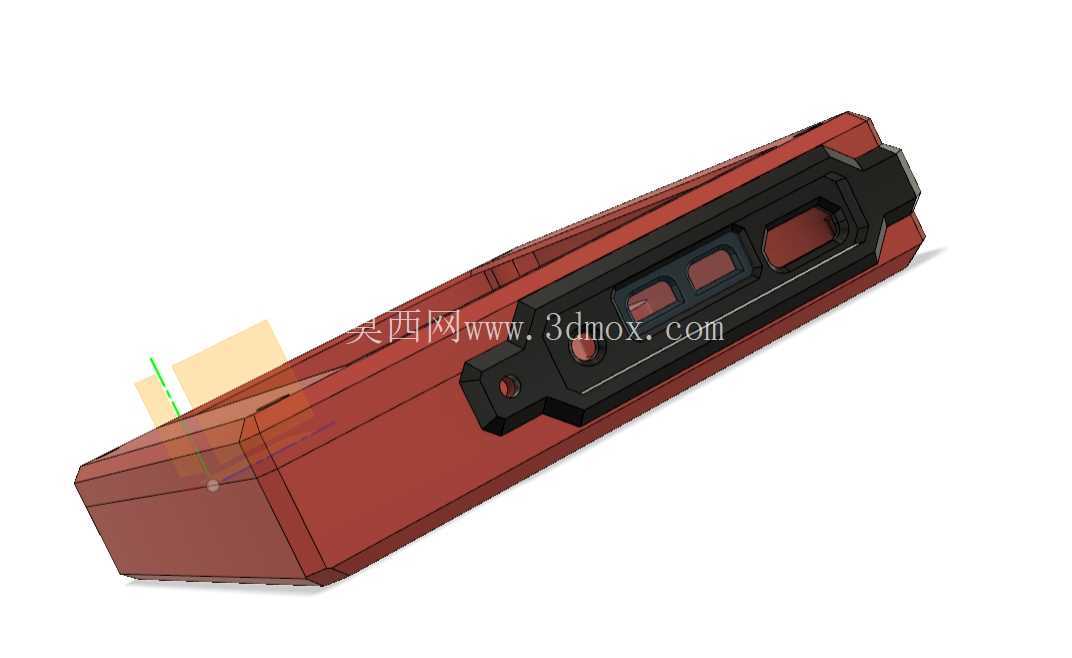

适配树莓派的七寸显示屏防护外壳结构

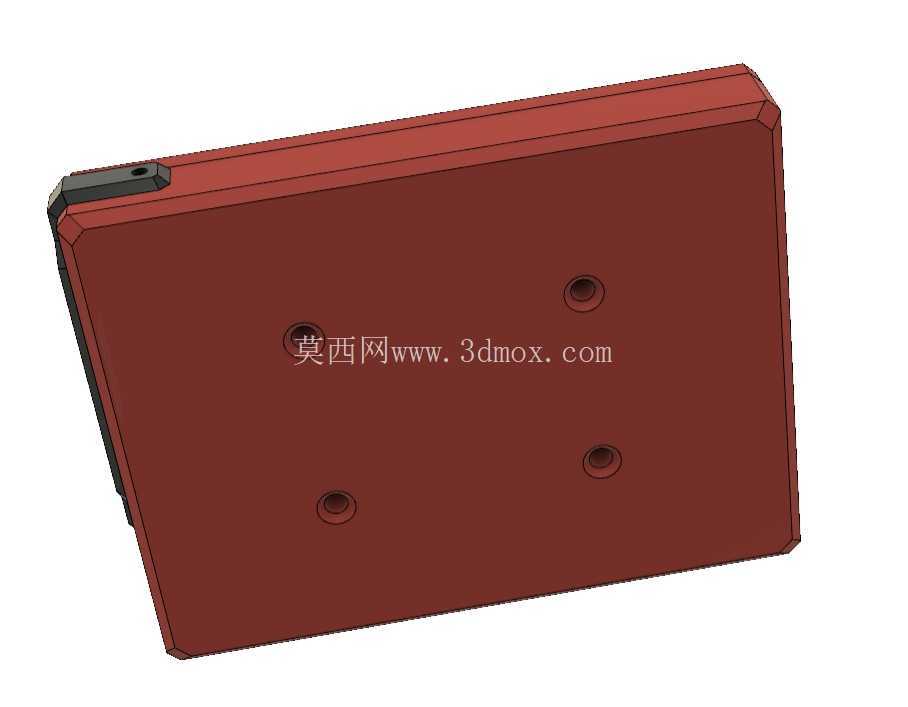

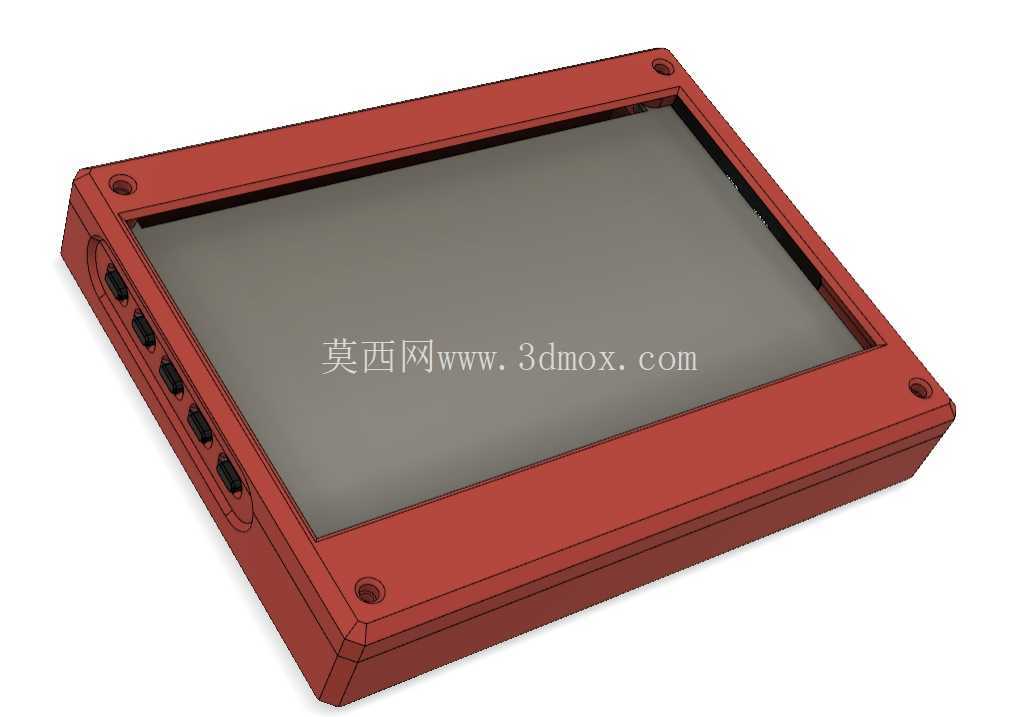

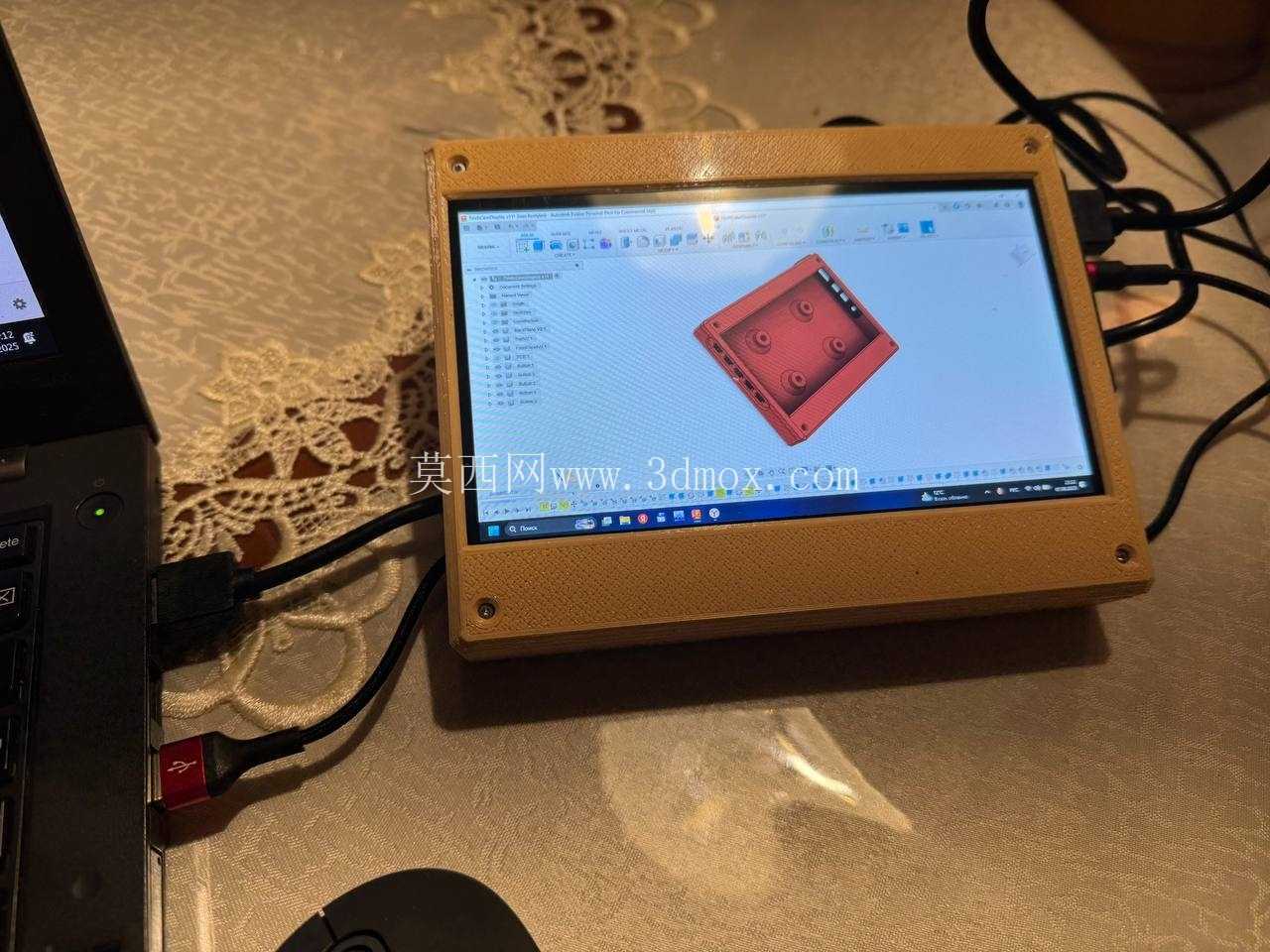

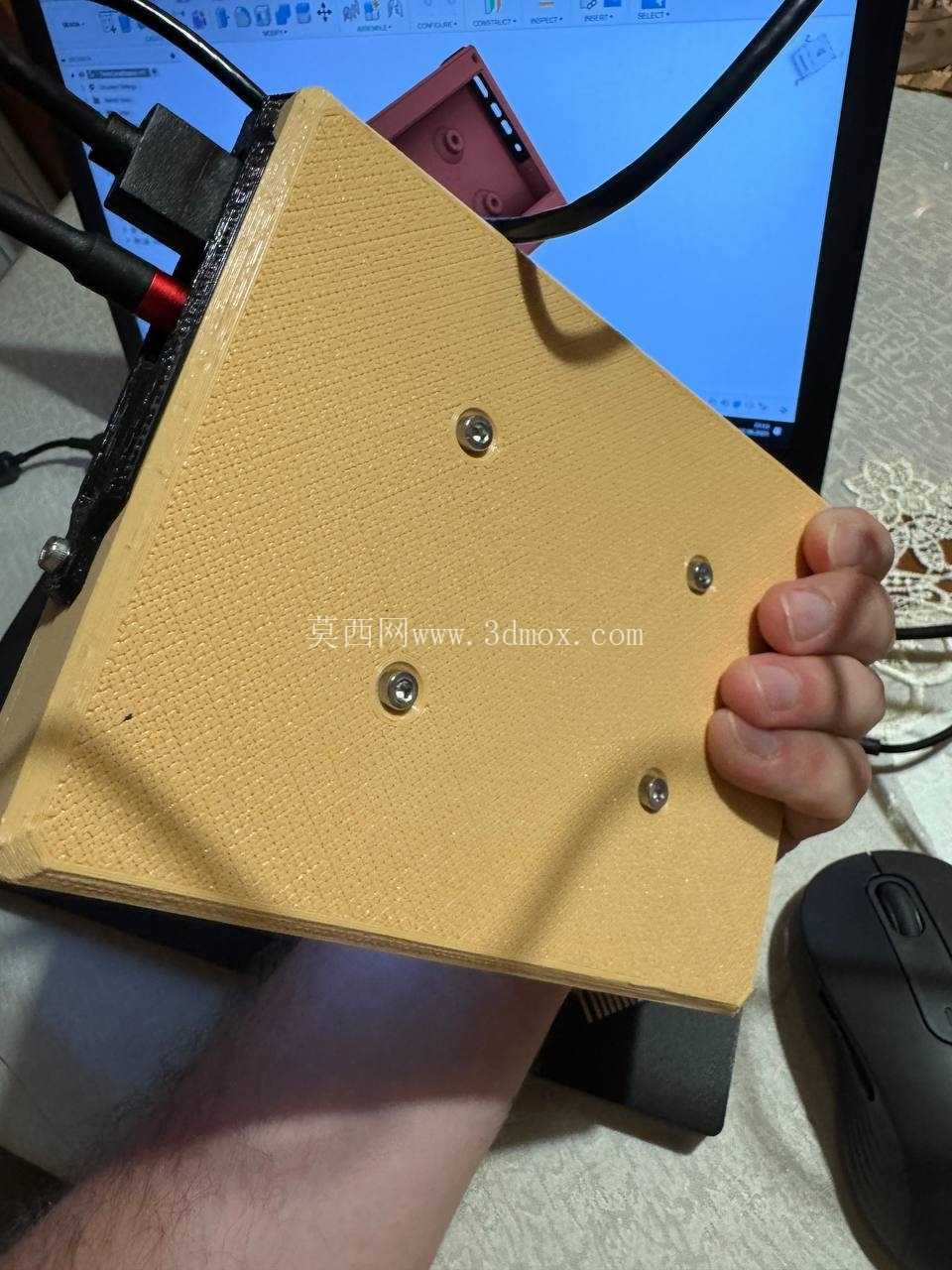

　　在嵌入式数码显微观测、小型桌面工控终端的搭建场景中，七寸显示屏的防护与安装一直是零散DIY项目里容易被忽略的结构环节，这款外壳结构正是针对树莓派配套七寸显示屏的实际使用需求设计，兼顾了屏幕防护、设备集成与安装固定的多重工程需求。从实际使用场景出发，这类配套显示屏常被用于桌面级数码显微镜的显示终端，需要在日常操作中抵御桌面磕碰、线材拉扯带来的外力影响，同时还要为屏幕本体提供稳定的支撑边界，避免屏幕边缘受挤压出现漏光、面板碎裂的问题。外壳的整体轮廓采用方正的直边设计，四个边角做了小尺寸的圆角过渡，既不会占用过多桌面安装空间，也能避免尖锐边角在操作过程中剐蹭操作人员或周边线材。屏幕安装区域预留了刚好匹配七寸显示屏可视区域的开窗，开窗边缘做了均匀的承托凸台，屏幕装配时可以直接贴合在凸台面上，通过周圈的固定孔位完成锁紧，不会出现屏幕偏移遮挡显示区域的问题。外壳背部专门设计了M4螺栓安装座，这一结构是针对实际安装需求做的针对性设计——不管是将整套显示模块固定在显微镜支架、桌面立式支架还是嵌入式设备面板上，M4规格的螺栓都是工业装配、DIY搭建中最通用的紧固件规格，安装座的位置做了受力加强，螺栓锁紧时不会出现壳体开裂的问题，能承受整套显示模块的重量，长期使用也不会出现固定位松垮的情况。

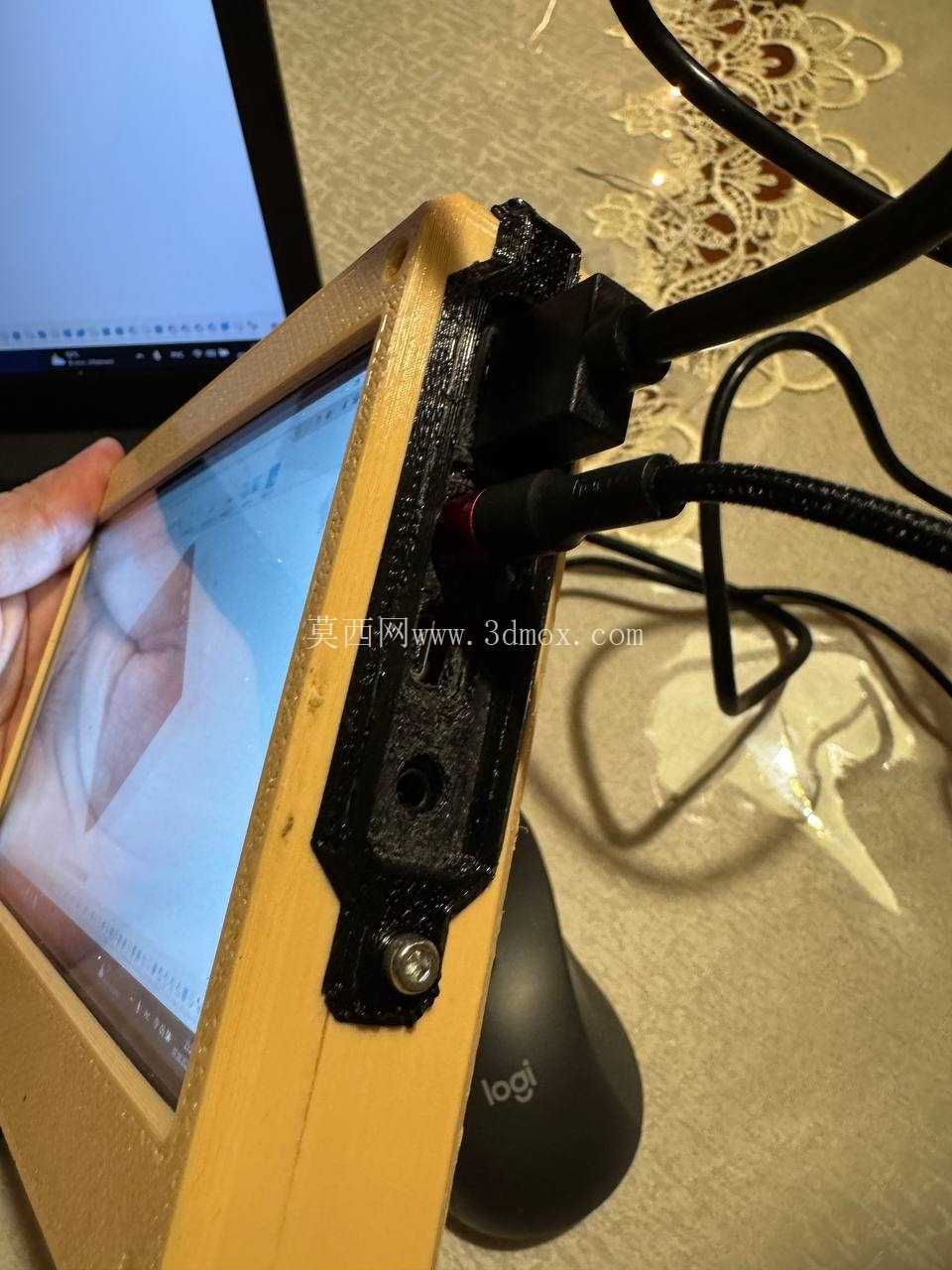

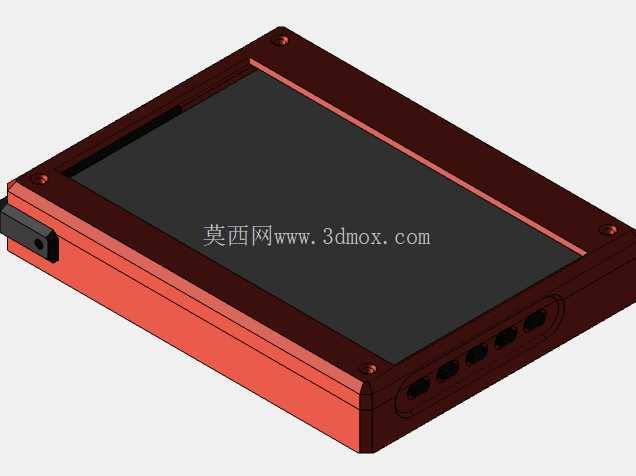

　　外壳侧面预留了对应屏幕接口的开孔位置，排布顺序匹配常规七寸显示屏的接口布局，包括供电接口、信号传输接口的位置都做了精准对位，装配后线材可以直接插接，不会出现接口被壳体遮挡、线材弯折角度过大的问题，侧面开孔边缘做了去毛刺处理，不会划伤线材外被。在结构设计思路上，这款外壳优先保障了屏幕的防护性能，壳体壁厚做了均匀化处理，既不会因为壁厚过薄导致壳体刚性不足，受挤压时变形压迫屏幕，也不会因为壁厚过大增加不必要的重量与材料成本。壳体周圈的固定孔位采用了沉孔设计，装配螺丝后螺丝头不会突出壳体表面，既保证了外观的平整性，也避免突出的螺丝头刮擦周边物件。

　　最初的设计场景是配套数码显微镜使用，因此外壳的结构没有做多余的按键开孔，避免破坏壳体的整体刚性，对于有按键拓展需求的使用者，也可以在现有壳体基础上做二次修改，现有结构预留了足够的侧边空间可供拓展加工。从安装边界来看，外壳的整体外轮廓尺寸刚好包裹七寸屏幕的外边缘，不会额外增加过多的安装尺寸，不管是嵌入小型设备面板还是桌面独立放置，都不会占用过多空间，背部的安装座位置居中，固定后整套设备的重心稳定，不会出现倾斜晃动的问题。壳体的边缘结合处做了止口设计，上下壳体装配时可以精准定位，不会出现错位，装配后缝隙均匀，能阻挡日常使用中的灰尘进入壳体内部，保护屏幕背部的驱动电路板。

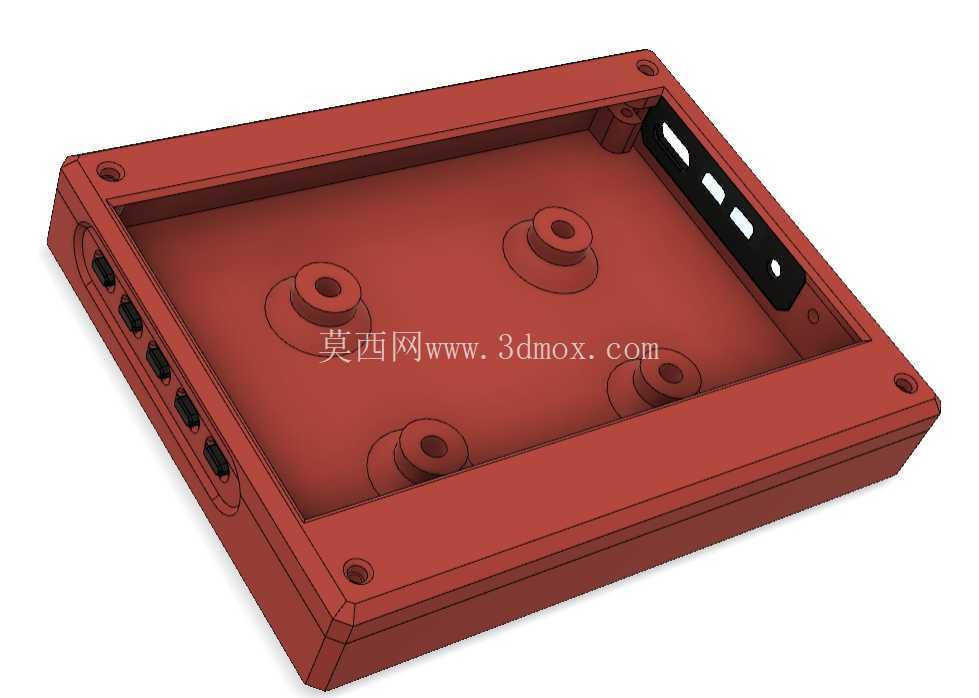

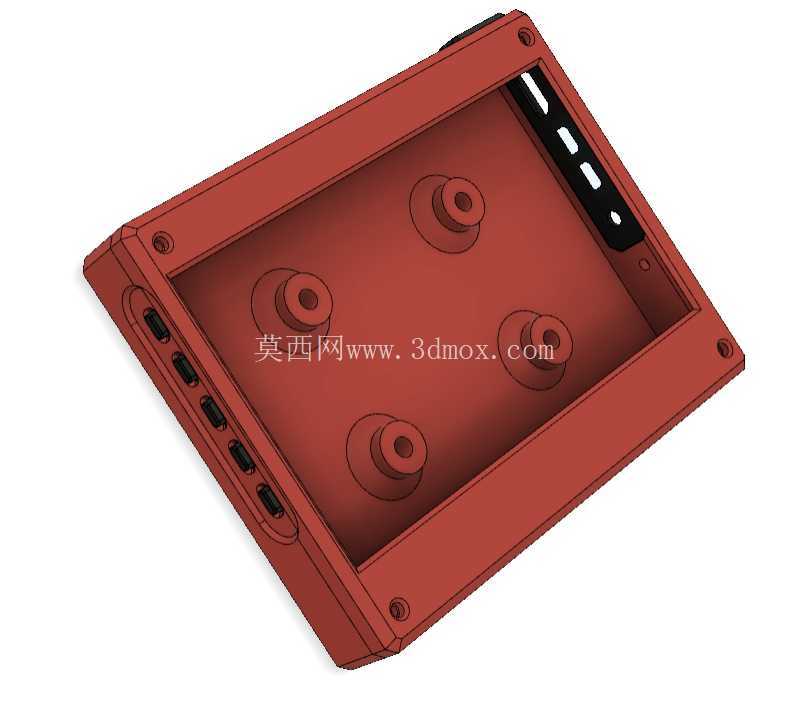

　　在实际装配过程中，屏幕的驱动板可以直接容纳在壳体背部的空腔内，空腔高度做了精准测算，刚好容纳常规七寸显示屏的驱动板与接线端子，不需要额外对驱动板做裁剪修改，装配时只需要将屏幕与驱动板接好线材，放入壳体承托位，锁紧上下壳体的固定螺丝即可完成组装，不需要复杂的调试工序。对于嵌入式开发、小型检测设备搭建的从业者来说，这款外壳结构解决了零散采购屏幕后无适配防护外壳的痛点，不需要从零开始测绘建模，直接基于现有结构调整局部细节就可以适配不同的安装场景，不管是用于桌面工控显示、小型检测设备的显示终端，还是DIY数码产品的显示部分，都能满足基础的防护与安装需求。壳体的结构设计充分考虑了铸造加工的工艺特性，壁厚均匀无突变，没有过于细小的薄弱结构，在压铸生产时不容易出现充型不满、缩孔的问题，成品率有足够保障，适合小批量生产或者个人DIY打印制作。
