可适配多电压3D打印桌面散热风扇结构

这款桌面散热结构的设计初衷，是填补小型工位局部散热场景里成品风扇适配性不足的空白——日常电子维修、桌面小零件粘接固化、小型开发板调试时，工位局部需要定向、风量可调的气流，市售成品USB风扇要么风量档位跨度不合理，要么固定结构无法适配不同厚度的桌面挡板、工位隔板，也没法根据手头现有电源灵活调整供电规格，因此才有了这套可适配多场景的结构设计。

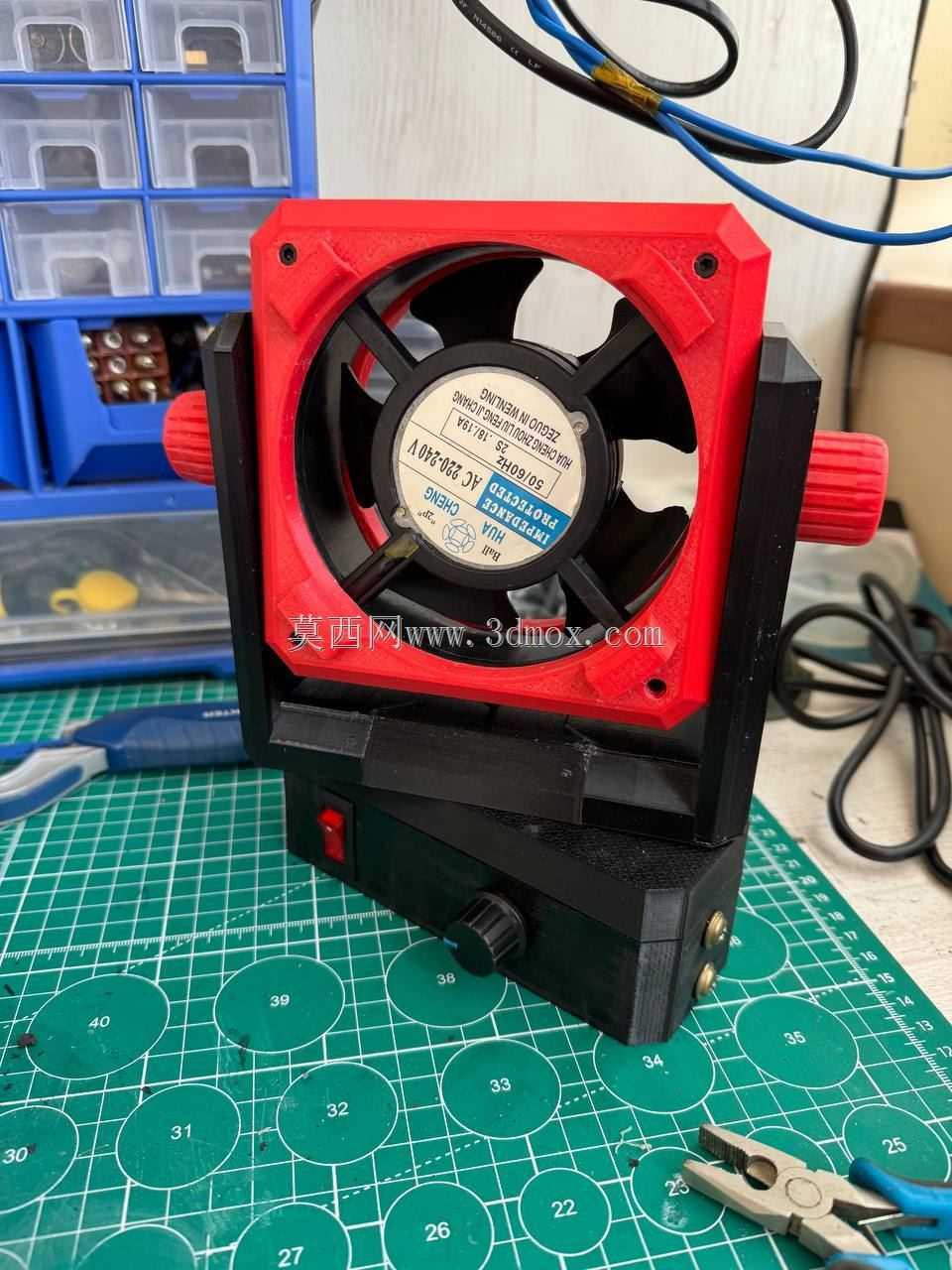

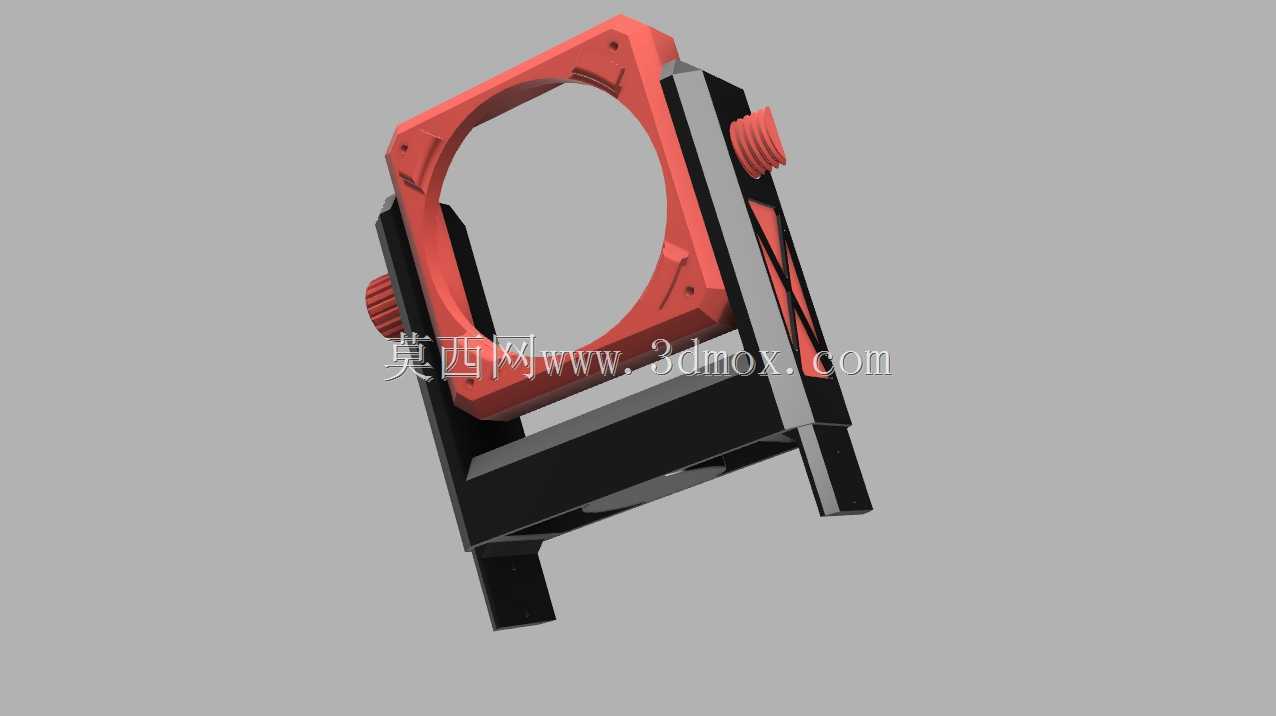

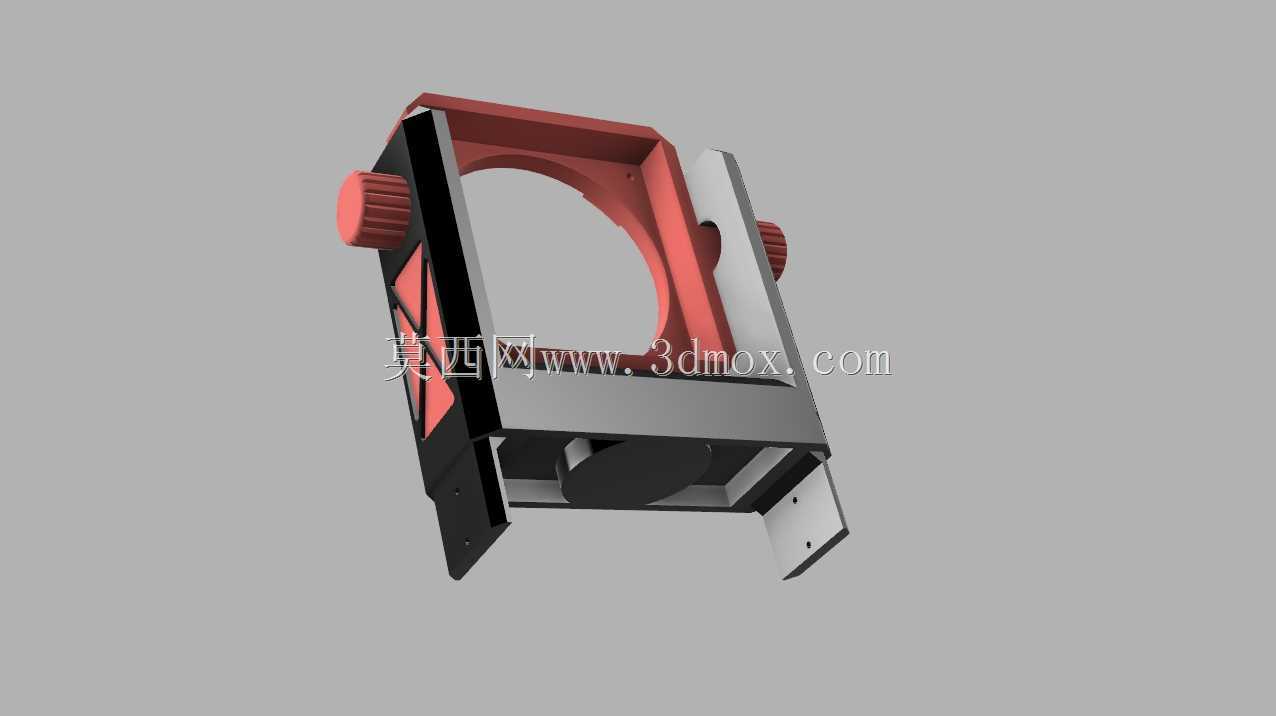

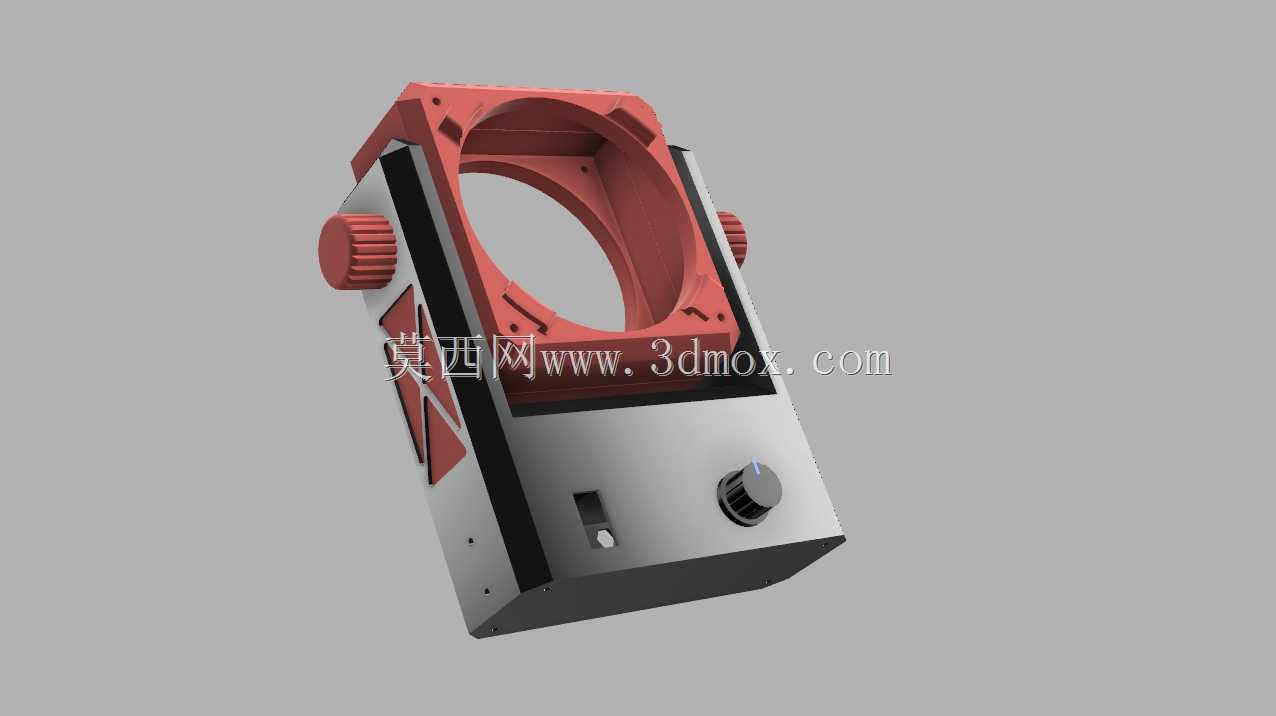

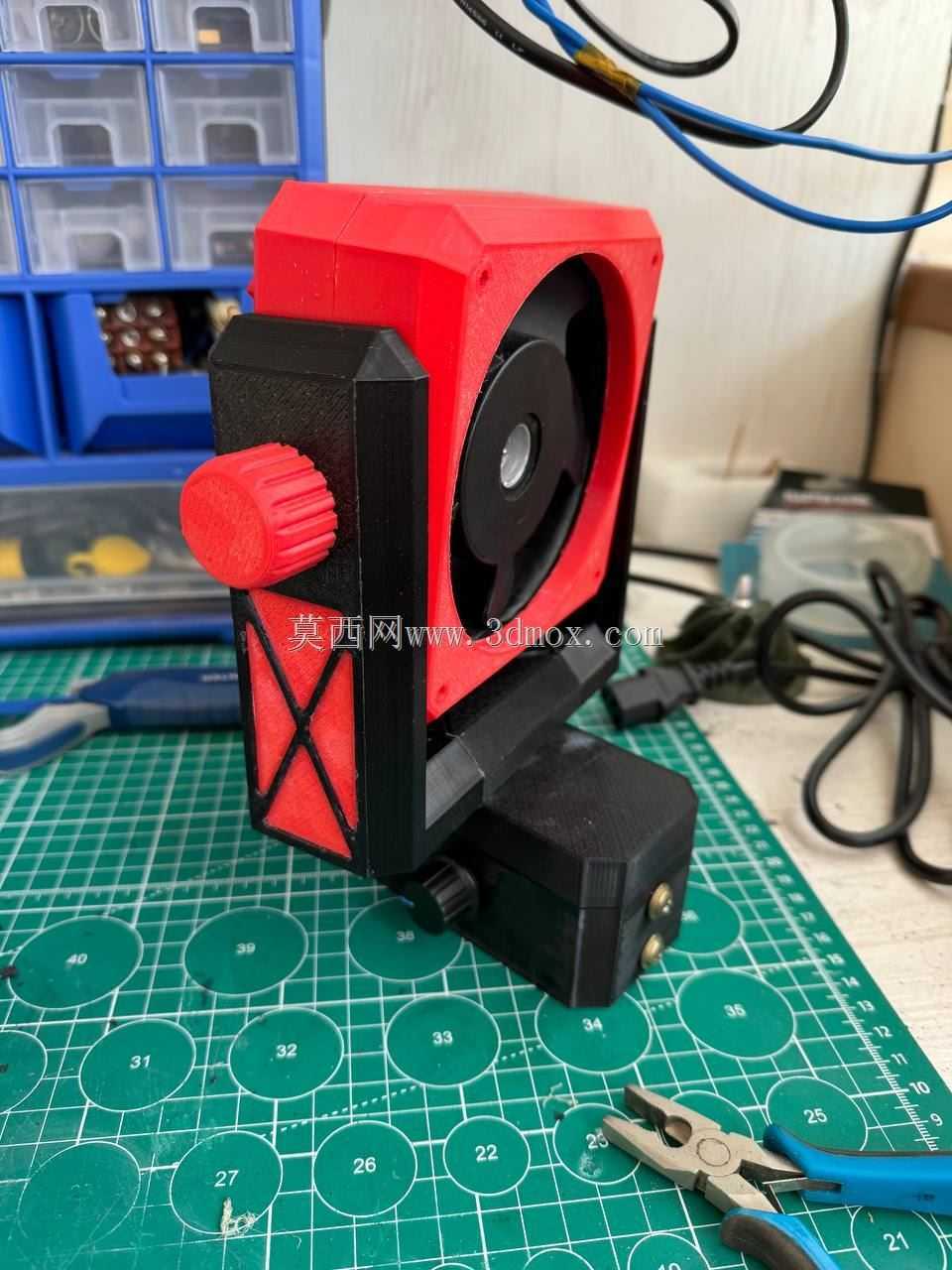

从功能特性来看，这套结构核心做了两部分模块化拆分：一是风扇夹持固定模块，两侧带防滑纹理的可调旋钮结构，可适配10-35mm厚度的挡板、桌沿、设备侧装板，旋钮端面做了滚花处理，徒手即可完成锁紧固定，不需要额外借助扳手等工具，固定后风扇的俯仰角度可在0-45度范围内无级调整，能精准对准需要散热的工位区域；二是供电适配模块，底座内部预留了通用轴流风扇的安装位，可根据使用场景选择适配220V交流直供，或是12V、24V直流供电的风扇本体，底座侧面集成了船型电源开关与风量调节旋钮，接线位置做了绝缘挡片隔离，避免日常使用时线材误触短路，底座底部预留了四个M3的铜嵌件安装位，既可以直接放置在桌面使用，也能通过铜嵌件加装固定支架，拓展壁挂、设备侧装等安装形式。

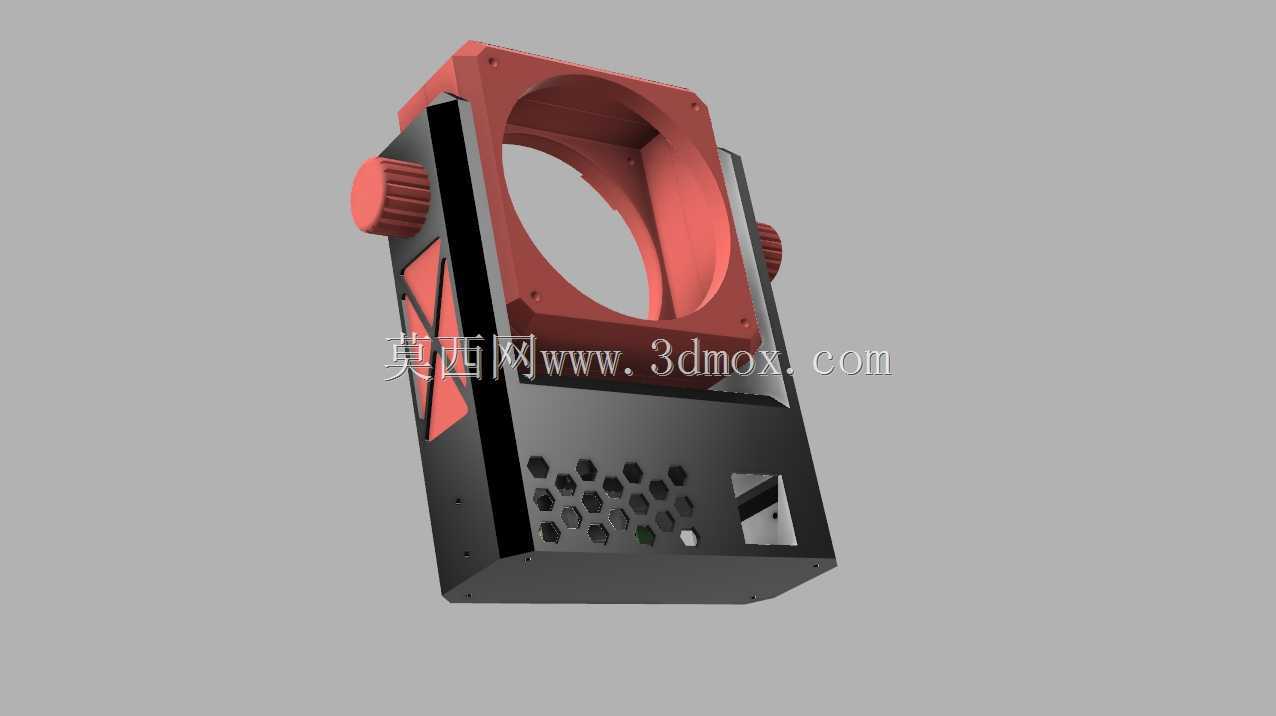

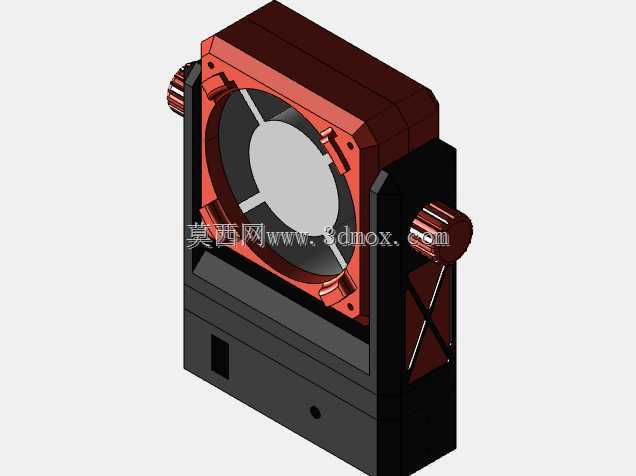

设计思路上全程围绕3D打印工艺做适配优化，所有结构件的壁厚均设置为2mm，打印时无需添加支撑即可完成成型，外壳的转角位置全部做了R2的圆角过渡，既避免3D打印时出现应力集中导致的层间开裂，也能去除锐边防止日常使用时划伤手部。风扇安装框的内圈尺寸严格匹配标准80mm规格的轴流风扇，安装孔位对应标准8025风扇的孔距，用户可直接替换手头现有同规格风扇，不需要额外做孔位修改。底座内部的走线槽做了1.5mm的余量设计，可容纳0.75平方的电源线走线，开关与调速模块的安装位做了卡扣式设计，打印完成后直接将电子件卡入即可，不需要额外打胶固定，后期维护更换配件时拆卸十分方便。

从安装边界尺寸来看，整套结构组装完成后总宽度为105mm，总高度为110mm，底座前后深度为80mm，夹持结构完全张开时最大外伸尺寸为130mm，安装时只要预留出对应范围的空间即可完成布置。风扇出风面距离固定安装面的最小距离为20mm，不会因为安装面遮挡导致进风受阻，底座底部预留了5mm的垫高脚位，放置在桌面时底部留有空气流通间隙，避免底座遮挡进风影响散热效率。

实际应用场景中，除了日常桌面工位散热，这套结构还可以拓展用在小型3D打印机的喷头散热辅助、电子焊接工位的排烟导流、桌面小型水族箱的水面通风等场景，只要根据场景更换对应电压的风扇本体，调整夹持位置即可使用。结构设计时没有做一体化的封闭外壳，而是将风扇安装框与底座做了分体式连接，用户如果需要更大尺寸的风扇，只需要重新打印对应尺寸的风扇安装框，底座与夹持调节结构可以完全通用，大幅降低了多规格适配时的打印成本。所有受力位置的连接筋都做了加厚处理，反复调整俯仰角度与夹持松紧时，不会出现塑料件断裂的问题，日常使用的耐用性可以得到保障。
