卷帘盒适配型电机安装固定支架结构

日常民用与商用场景里的卷帘启闭系统，核心驱动单元的安装定位精度直接决定整套机构的运行平顺度与使用寿命，这款适配支架正是针对Weru系列卷帘盒的驱动安装痛点开发的专用固定构件。从实际安装场景来看，多数存量Weru卷帘盒出厂时预留的是simu电机的圆形安装座接口，当用户需要替换驱动单元、或是调整电机安装位适配不同行程的卷帘负载时，原有安装位的孔位、限位结构无法直接匹配新的电机固定需求，重新加工整个卷帘盒端盖成本高、现场施工难度大，这款支架就是作为中间适配层，填补不同电机安装接口与原有卷帘盒腔体之间的尺寸与结构差。

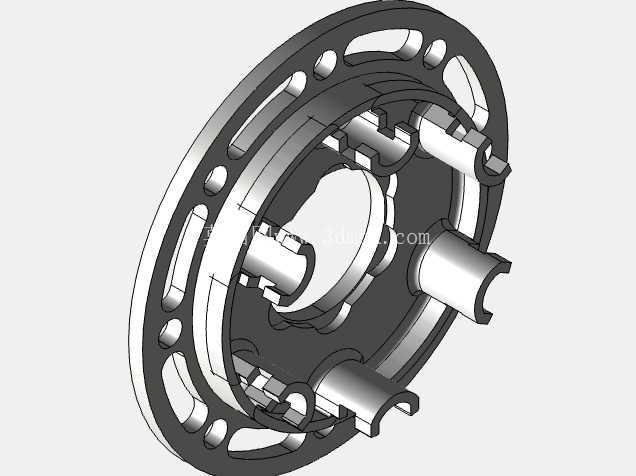

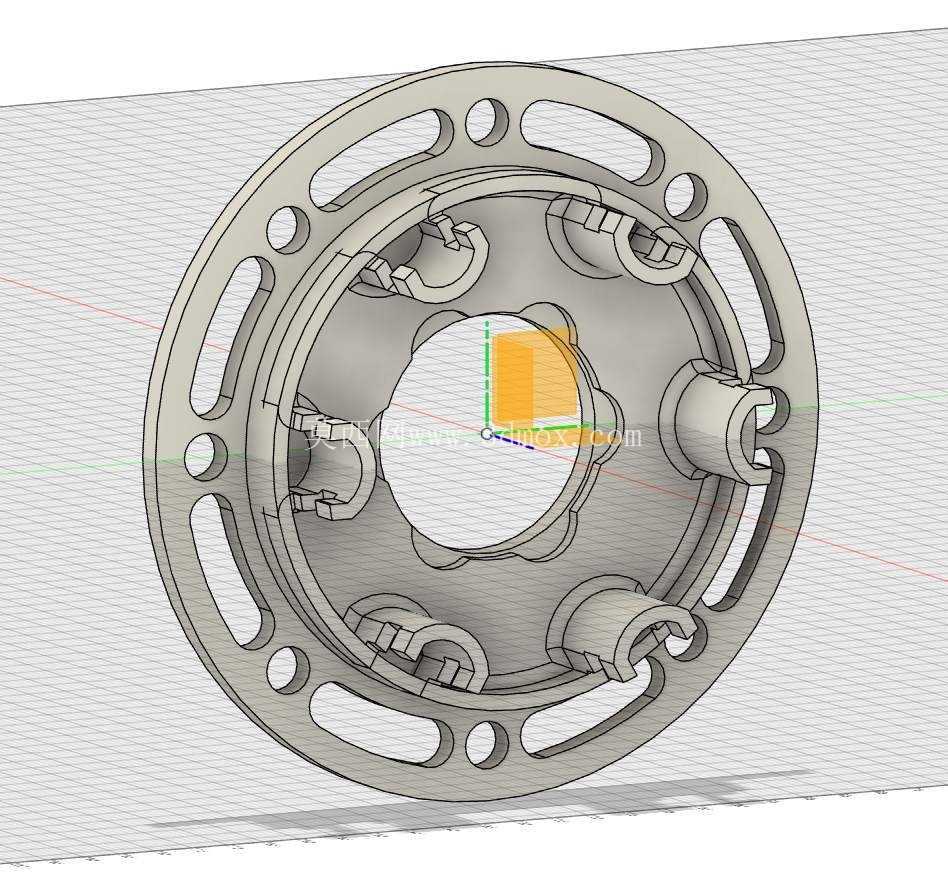

从结构设计逻辑来看，整体采用环形盘式主体结构，外圈沿周向均匀分布多组镂空槽与定位孔，一方面是为了匹配卷帘盒端盖原有的固定点位，不需要对原有盒体进行打孔、切削等破坏性改造，直接通过原有螺丝位就能完成支架的固定；另一方面周向镂空的设计在保证结构刚性的前提下，大幅降低了构件自身重量，同时给线缆布设、安装操作预留了足够的手部操作空间，现场安装时不需要特殊工装，普通手动工具就能完成对位锁紧。内圈的卡接结构是整个支架的核心功能区，多组沿圆周均布的卡扣式限位凸台，刚好对应电机外壳的定位卡槽，安装时只需要将电机对准内圈推入，卡扣就能自动卡入电机外壳的限位槽，不需要额外设计压盖或者额外的锁紧螺丝，减少了安装零件数量，也降低了长期运行后螺丝松动导致电机移位的风险。

考虑到部分场景下用户需要适配非标准规格的电机，或是需要额外加装线缆密封套件，支架的内圈与外圈之间的连接筋位置预留了可切削余量，当实际安装遇到结构干涉时，不需要更换整个支架，只需要用普通剪钳、锉刀就能将多余的连接筋部分去除，调整出需要的避让空间，这种设计对于现场改装、小批量定制场景非常友好，不需要重新开模或者定制特殊规格的支架，就能适配多种相近尺寸的电机安装需求。

从安装边界尺寸来看，支架的外圈直径完全匹配Weru卷帘盒的端盖内圈尺寸，安装后不会突出端盖平面，不会影响卷帘盒端盖的正常装配，也不会和卷帘卷轴的转动部分产生运动干涉；内圈的中心孔直径预留了足够的电机轴穿过空间，同时中心孔的同轴度公差控制在合理范围内，保证电机安装后输出轴与卷轴的同轴度，避免因为偏心导致的运行噪音大、卷轴磨损快、电机负载过载等问题。支架的厚度经过反复验证，既保证了卡扣结构有足够的弹性变形量实现卡接锁紧，又不会因为厚度过大占用卷帘盒内部的有效空间，导致卷轴行程被压缩。

在实际使用场景中，这款支架不仅可以用于新卷帘盒的电机装配，更适合存量卷帘设备的维修改造，当原有电机损坏需要替换不同品牌型号的电机时，不需要更换整个卷帘盒的端盖结构，只需要加装这个适配支架就能快速完成电机的固定，大幅缩短维修更换的时间，也降低了改造成本。结构上的镂空设计同时兼顾了散热需求，电机运行时产生的热量可以通过镂空槽快速散发，避免热量在封闭的卷帘盒内部积聚，延长电机的连续运行时间与使用寿命。周向分布的多个固定孔位采用长槽与圆孔结合的设计，允许安装时进行小范围的角度调整，方便对齐电机输出轴与卷轴的连接位，降低安装对位的难度，即使是没有丰富安装经验的施工人员，也能快速完成对位锁紧，保证安装精度。
